法兰式截止阀
法兰式截止阀
法兰式截止阀材质应用温度范围
| 材料Material | 介质温度℃ Mediumtemperature | 材料 Material | 介质温度℃ Mediumtemperature |
| 增强聚丙烯（RPP） | -14℃~+90℃ | 聚偏二氟乙烯（PVDF） | -40℃~+140℃ |
| 聚氯乙烯（UPVC）,ABS | -14℃~+80℃ | 氯化聚氯乙烯（CPVC） | -20℃~+95℃ |

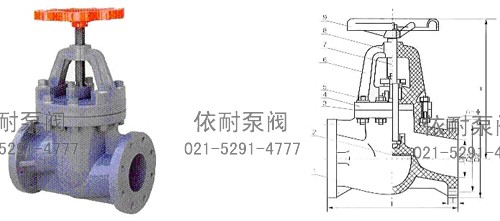

零件材质表
| 件号NO. | 名称Name | 材料Material | 件号NO. | 名称Name | 材料Material |
| 1 | 阀体 Body | RPP.PVDF.PPH.ABS.UPVC.CPVC | 6 | 支架 bracket | RPP.PVDF.PPH.ABS.UPVC,CPVC |
| 2 | 密封 Seal | RPP.F2 | 7 | 阀杆 Stem | 不锈钢，钢RPP.PVDF/Stainless steel, steel |
| 3 | 密封 Seal | EPDM.FRM | 8 | 阀母 Nut | 不锈钢，钢Stainlesssteel, steel |
| 4 | 阀盖 Bonnet | RPP.PVDF.PPH.ABS.UPVC.CPVC | 9 | 手轮 Handwheel | ABS |
| 5 | 螺丝栓/ Screwbolt | 不锈钢，钢/StainlessSteel ,Steel |
法兰式截止阀规格尺寸表
| 公称通径 DN(mm) Nominal diameter | 工作温度℃ Medium temperature | 工作压力 Mpa Working pressure | 重量﹌kg/台 Weight | ||||||||||
| D1 | D2 | L | H | b | n | Φ | RPP | PVDF | CPVC | UPVC | |||
| 25(1”) | 85 | 115 | 160 | 200 | 16 | 4 | 14 | RPP -14℃～90℃ PVDF -40℃～140℃ CPVC -20℃～95℃ UPVC -14℃～80℃ | 0.6 | 0.97 | 1.6 | 1.4 | 1.3 |
| 32(11/4”) | 100 | 140 | 180 | 220 | 16 | 4 | 18 | 0.6 | 1.25 | 2.1 | 1.9 | 1.7 | |
| 40(11/2”) | 110 | 150 | 200 | 250 | 18 | 4 | 18 | 0.6 | 1.60 | 2.7 | 2.4 | 2.2 | |
| 50(2”) | 125 | 165 | 230 | 275 | 18 | 4 | 18 | 0.6 | 2.4 | 4.1 | 3.7 | 3.3 | |
| 65(21/2” | 145 | 185 | 290 | 350 | 22 | 4 | 18 | 0.6 | 4.5 | 7.6 | 6.8 | 6.1 | |
| 80(3”) | 160 | 200 | 310 | 390 | 25 | 8 | 18 | 0.6 | 5.6 | 9.5 | 8.5 | 7.6 | |
| 100(4”) | 180 | 220 | 350 | 400 | 25 | 8 | 18 | 0.5 | 8.8 | 15 | 13.5 | 12 | |
| 125(5”) | 210 | 250 | 400 | 410 | 30 | 8 | 18 | 0.5 | 12.5 | 20 | 18 | 16 | |
| 150(6”) | 240 | 285 | 480 | 430 | 30 | 8 | 23 | 0.4 | 16 | 25 | 22.5 | 20 | |
| 200(8”) | 295 | 340 | 600 | 480 | 35 | 12 | 23 | 0.4 | 18 | 30 | 27 | 24 | |
订购注意事项：
法兰式截止阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐法兰式截止阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
