上海依耐 China Enine Corporation

首页 > 阀门技术资料 >

如何避免金属流和结晶问题损害阀门铸件的质量

尽管铸造技术已经有了巨大的发展,并利用计算机技术辅助优化结构设计和浇铸过程的流体几何设计,但是要达到1类或2类接受标准的X射线/MT或PT质量要求仍然是极端困难的,而这些都是核电站、热电站或石化工业内的苛刻环境所要求的标准。因此就需要进行焊接改进。 但是,在焊补后,铸件阀门的整体质量和可靠性就变得难于保证。有时所有这些问题都遗留在铸件焊接金属框架里。测试杆通常针对每个温度,但是它们的分析可能是不确定的。即使圆形测试杆表明化学特性和物理特性是可接受的,逐渐本身仍然可能存在难于察觉的有损强度或防腐能力的内部缺陷。

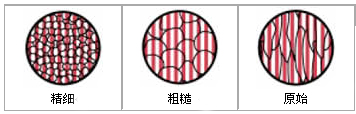

晶粒结构

晶粒结构

晶体

晶体

分离

分离

根据锅炉法典(美国)第IX节的要求,在使用过程中需要定期进行检查的内容包括,逐渐金属的焊缝,管道焊缝。焊补位置的纪录因此必须保存,所以在工厂运行过程中,故障发生的信号可能与原始的制造条件和标准有关。
在铸造过程中,浇铸到模腔内的金属在凝固过程中可能会产生收缩、分离或气孔,这些问题使得“浇铸”铸件无法被苛刻环境应用领域所接受。收缩发生在两个过程中,温度高于熔点的金属冷却时产生收缩,随后在凝固过程中进一步收缩。第一次增加熔化金属补偿,但是固态冷却过程中的补偿就要靠加大尺寸。
分离,或熔化物的化学分离,是在模腔内壁固化出一层后的凝固过程中发生,在很长的温度变化期间,低流动性使得小固体颗粒-晶体-以树状结构形成和生长。最初的晶体,紧靠模腔内壁,合金含量最少。在里面的核心部分,合金含量比较高,这使得预想的成分变得没有什么相似性。在每个晶体枝杈内,也存在着微观偏析。结果导致微孔、再生相沉淀和金属和非金属成分混杂。
在冷却过程中,溶液中的气体逸出造成多孔性,或被截留在晶体枝杈之间形成微小气孔。此外,作为晶体固化和量的收缩,熔化物的替代品一定会沿着交错的晶体网络流过一段曲折的路程。流动阻力可能太高,从而导致微孔和多孔。
铸件内部的其它一些缺点是,凝固过程中,在不均匀收缩造成的应力集中和接近熔点温度下金属的低强度的综合作用下,出现的清晰裂缝和热撕裂。较低的铸造温度会形成冷疤,熔化金属出现的沙粒或炉渣的累积会导致污点。低级的铸造作业也可能造成其它缺陷。
铸件的改进要满足X射线质量的要求就要靠缺陷部位的磨削,焊补,热处理和重复测试和检验。即使在这种情况下,阀座和垫圈面或碰焊端可能会显示需要通过重焊和机加工的细线裂缝。

Search
联系上海依耐泵阀有限公司
收缩
  • 电话咨询

  • 总机:021-52914777
