100系列高压单座气动调节阀
型号：100系列 高压单座气动调节阀
概述

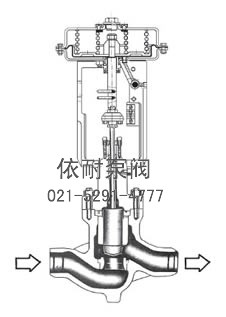

100系列高压单座气动调节阀是一种顶导向结构的调节控制阀，阀体流体通道呈S 流线型，压降损失小、流量大、可调节范围广、阀芯导向部分的导向面积大、抗振性好，适应于泄漏里要求较高的高压流体场合。
调节控制阀配用812 型多弹簧气动薄膜执行机构，简掩坚固的结构，输出力大．使用寿命长。
技术参数及性能
公称通径mm : 25 , 40 , 50 , 80
压力等级Class : ANSI 900 , 1500 , 2500
连接型式：法兰式RF , RJ ，标准按ANSI B16 . 5
焊接式：
嵌接焊SW ( 25 ～50mm )
对接焊BW ( 8Omm )
压阀型式:螺母压紧式
填料:石棉编织填料、石墨填料
阀内组件
材料：阀体，阀内组件材料的配套及工作温度范围
阀芯型式：单座套筒式柱塞型阀芯等百分比特性（% )
线性特性（L )
执行机构
型式：812 型多弹簧气动薄膜执行机构
膜片材料：NBR+尼龙夹织物
弹簧范围Mpa : 0.14～0.273,0.14～0.241
气源压力Mpa : 0.39,0.42,0.45,0.50,0.30～0.45
气源接头：Rc1 / 4 , 1 / 4NPT
环境温度℃ ：-40～+80
阀作用型式：气-开式或气-关式
附件
定位器，空气过滤减压阀，手轮机构，电磁阀，限位开关 阀位传送器，保位阀等。
附加规格
流量特性检验，材料检验，无损探伤 低温检验；蒸气检查
法兰背面加工
带排污栓
双重填料
禁油禁水处理
禁铜规格，防砂、防尘要求
寒冷地区规格
热带地区规格，特殊配管接头
其它
性能
流量特性：等百分比特性
线性特性
可调范围：50：1
泄漏量:≤额定Cv 值的0.01 %
符合标准ANSI B16.104Ⅳ级带定位器‘1 %
回差：带定位器≤ 1 %
线性：带定位器≤ ±1 %
订购注意事项：
100系列高压单座气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐100系列高压单座气动调节阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
