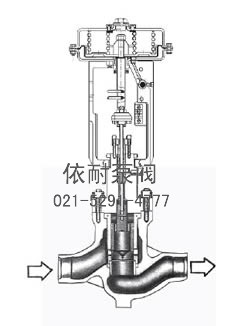

100系列高压笼式气动调节阀

型号:100系列  高压笼式气动调节阀
型号:100系列  高压笼式气动调节阀

概述

100系列高压笼式气动调节阀是一种压力平衡式的调节控制阀,阀体流体通道呈S 流线型,压降损失小,流量大,可调范围广。该阀广泛适用于要求动态稳定性好、噪音低、空化腐蚀小的高压降场合。
调节控制阀配用812 型多弹簧气动薄膜执行机构,简捷坚固的结构,输出力大,使用寿命长。

技术参数及性能

阀体
公称通径mm : 40 , 50 , 80 , 100,150 , 200
压力等级Class : ANSI 900,1500 , 2000
连接型式:法兰式RF , RJ
标准按ANSI B16.5
焊接式 嵌接焊WS ( 40-80mm ) 对接焊BW ( 80-20Omm )
上阀盖
压盖型式:螺母压紧式
填料:石棉编织填料
石墨填料
阀内组件
阀芯型式:压力平衡式结构
等百分比特性(% )
线性特性(L )
材料:阀体,阀内组件材料的配套工作温度范围
执行机构型式:812 型多弹黄气动薄膜执行机构
膜片材料:NBR+尼龙夹织物
弹簧范围Mpa : 0.15~0.275,0.14~0.241
0.14~0.243,0.214~0.30
气源压力Mpa : 0.39,0.42,0.43,0.44,0.45,0.50
气源接头:Rc1 / 4 , 1/ 4NPT
环境温度℃ :-40~+80
阀作用型式:气-开式或气-关式
附件
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,保位阀等.
附加规格
流量特性检验,材料检验,无损探伤,蒸气检查 低温检验;
法兰背面加工 带排污栓
双重填料
禁油禁水处理
禁铜规格
防砂、防尘要求
寒冷地区规格
热带地区规格
特殊配管接头
其它
性能
可调范围:50:1
泄漏量:≤ 额定Cv 值的0.1 %
符合标准ANSI B16.104 Ⅲ级
回差:带定位器≤ 1 %
线性:带定位器≤±1 %

订购注意事项:

100系列高压笼式气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐100系列高压笼式气动调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
