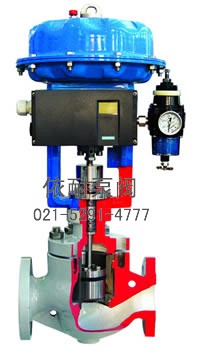

107-DL1高性能低泄漏笼式气动调节阀

型号:107-DL1  高性能低泄漏笼式气动调节阀
型号:107-DL1  高性能低泄漏笼式气动调节阀

主要技术参数及性能指标

公称通径mm : 40 , 50 , 65 , 80 , 100,150,200,250 , 300
公称压力Mpa : 1.6 ,4.0 , 6.3
压力等级Class : ANSI 150 , 300 ,60O
连接型式:法兰式RF , RJ
标准按ANSI B16.5 ,HG20592
JB/T79.1 , JB/T79.4
焊接式嵌接焊WS ( 4O-50 ) mm
对接焊BW ( 65-300)mm
阀内组件
压盖型式:螺母压紧式
填料:聚四氟乙烯v 型填料聚四氟乙烯石棉填料柔性石墨填料
阀芯型式:单座压力平衡型
等百分比特性( % )
线性特性( L )
工作范围:司太利堆焊的工作温度和压差范围
材料:阀体,阀内组件材料的配套和工作温度范围
执行机构
型式:812 型多弹簧气动薄膜执行机构
膜片材料:NBR+尼龙夹织物
弹簧范围Mpa :
0.75~0.138,0.07~0.121
0.14~0.30,0.07~0137
0.14~0.273,0.07~0.15
0.15~0.30,0.02~0.10
0.06~0.12,0.08~0.24
气源压力Mpa :0.25,0.30,0.35,0.14,0.26,0.28
气源接头:Rc1/4 , 1/4NPT ,Rc3 / 8
环境温度℃:-40~+80
阀作用型式:气-开式或气-关式
性能
流量特性:
高精度流量特性
高容量流量特性
可调范围:50 : 1
允许压差:参见表3-4
泄漏量:≤ 额定Cv 值的0 . 01 %
符合标准ANSI B16.104IV 级
回差:不带定位器≤ 3 %
带定位器≤1 %
线性:
不带定位器≤±5 %
带定位器≤±1 %

订购注意事项:

107-DL1高性能低泄漏笼式气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐107-DL1高性能低泄漏笼式气动调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
