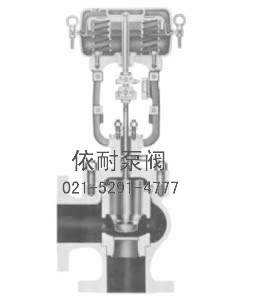

CV3000-HPAC高压笼式角型气动调节阀

型号:CV3000-HPAC  高压笼式角型气动调节阀
型号:CV3000-HPAC  高压笼式角型气动调节阀

结构特点和应用范围

CV3000-HPAC高压笼式角型气动调节阀是一种压力平衡式的调节控制阀,阀结构紧凑,压降损失小,流量大,可调范围广。调节控制阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92。

主要技术参数和性能指标

阀 体
型 式 角型双座铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 900、1500、2500 JIS63K
连接型式 法兰连接:RF、RJ
法兰标准:JIS B2201-1984、ANSI B16.5-1981
焊接连接:嵌接焊SW(40~80mm) 对接焊BW(80~200mm)
材 料 铸钢(ZG230-450)、CrMo钢
不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)等
上 阀 盖 常温型(P):-5~+230℃ 伸长Ⅰ型(EⅠ):+230~+566℃
注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 石棉编织填料、石墨填料
阀内组件
阀芯型式 金属阀座的压力平衡结构
材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 40~200、80~240kPa
供气压力 280~400kPa
气源接口 Rc 1 4
环境温度 -30~+70℃
阀作用型式
气—关式或气—开式
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 金属阀座:小于阀额定容量的0.1%,符合ANSI B16.104-1976Ⅲ级
回 差 带定位器:小于全行程的1%
基本误差 带定位器:小于全行程的±1%
注:采用标准的V型聚四氟乙烯填料时
可调范围 50:1

订购注意事项:

CV3000-HPAC高压笼式角型气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐CV3000-HPAC高压笼式角型气动调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
