CV3000-HTSW波纹管密封单座气动调节阀

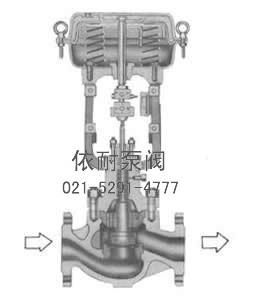

型号：CV3000-HTSW 波纹管密封单座气动调节阀
结构特点和应用范围
CV3000-HTSW波纹管密封单座气动调节阀是一种顶导向结构的调节控制阀。阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。上阀盖采用波纹管密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性，这种调节控制阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管——填料双重密封结构，安全可靠性更好。因此，它在剧毒、强腐蚀性、放射性等稀有特殊介质的自动控制系统中得到广泛应用。 阀芯导向面积大，抗振性好，配用多弹簧式薄膜执行机构，其结构紧凑，输出力大。
主要技术参数和性能指标
阀体
阀体型式 直通单座铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力
ANSI: 125、150、300Lb
JIS: 10、16、20K
PN: 1.6、4.0MPa
连接型式
法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB/79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
阀体材料
铸钢（ZG230-450）铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖
常温型（P）：-17～+230℃
伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 单座柱塞型阀芯
组件材料 WCB、不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
波纹管材料 1Cr18Ni9Ti
执行机构
型式 ZHA(B)多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、40～120、80～240KPa
供气压力 140～400kPa
气源接口 Rc 1/4
环境温度 -30～+70℃
阀作用型式
气—关式或气—开式
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
泄 漏 量
金属阀座：小于阀额定容量的0.5%，符合ANSI B16.104-1976Ⅱ级
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回差
带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差
带定位器：小于全行程的±3%
不带定位器：小于全行程的±11%
注：采用标准的V型聚四氟乙烯填料时
可调范围 50：1
订购注意事项：
CV3000-HTSW波纹管密封单座气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐CV3000-HTSW波纹管密封单座气动调节阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
