D642X法兰软密封气动蝶阀

型号：D642X  法兰软密封气动蝶阀
型号：D642X  法兰软密封气动蝶阀

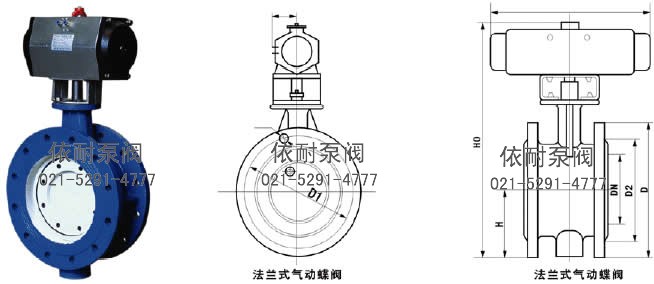

主要外形连接尺寸

DN 主要外形尺寸 法兰尺寸和螺栓尺寸
L H HO A B 0.6MPa 1.0MPa 1.6MPa
D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 82.5 338 180 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 112 92.5 358 180 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 100 413 245 72 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 110 428 240 72 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 125 444 240 72 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 142.5 553 350 93 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 170 678 350 93 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 165 197.5 742 550 350 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 222.5 803 600 350 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 252.5 866 600 350 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 216 282.5 940 600 350 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 222 307.5 995 750 380 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 229 335 1058 750 380 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 267 390 1163 750 380 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 447.5 1283 750 380 760 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 318 507.5 1398 750 380 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 557.5 1498 1250 380 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 615 1608 1500 580 1175 1120 1078 28-3 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 470 727.5 1876 1500 580 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48

注：可根据用户要求从DN250-3000生产（GB12221-89）长系列，从DN1200-3000带底脚的需注明。

订购注意事项：

D642X法兰软密封气动蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐D642X法兰软密封气动蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
