D672X对夹式单偏心软密封气动蝶阀

型号：D672X 对夹式单偏心软密封气动蝶阀

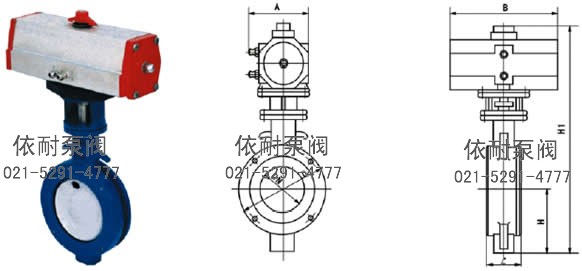

主要外形连接尺寸

DN	L	H	H1	A	B	D
DN	L	H	H1	A	B	0.6 MPa	1.0 MPa	1.6 MPa
50	43	77	625	180	200	88	99	99
65	46	85	625	180	200	108	118	118
80	46	95	645	180	200	124	132	132
100	52	105	675	180	200	144	156	156
125	56	129	715	180	200	174	184	184
150	56	132	800	270	280	199	211	211
200	60	165	850	270	280	254	266	266
250	68	197	925	270	280	309	319	319
300	78	234	1035	380	420	363	370	370
350	78	283	1070	380	420	413	429	429
400	102	325	1190	450	470	463	480	480
450	114	369	1250	480	490	518	530	548
500	127	404	1290	480	490	568	582	609
600	154	470	1455	480	490	667	682	720
700	465	503	1585	640	660	772	794	794
800	190	571	1700	640	660	878	901	901
900	203	621	1865	750	860	978	1001	1001
1000	216	702	2015	850	900	1078	1112	1112
1200	254	818	2250	850	900	1295	1328	1328

订购注意事项：

D672X对夹式单偏心软密封气动蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐D672X对夹式单偏心软密封气动蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
