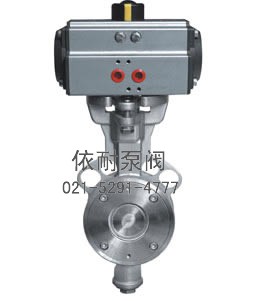

DGT型气动蝶阀

型号:DGT  气动蝶阀
型号:DGT  气动蝶阀

概述

DGT型气动蝶阀,是在引进国外先进技术的基础上进行特殊设计,精心制造的产品。蝶阀配行程限位开关、电磁阀、 三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时,与国产电气阀门定位器配套,输入4- 20mADC信号及0.4-0.7MPa气源即可实现智能控制,实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力,阀杆带动阀芯在阀体内 转动90℃,可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便, 适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

主要技术参数和性能指标

阀体
公称通径:15~1000mm 公称压力:PN1.6MPa
连接形式:法兰式按JB78-59 JB79-59
材 料:WCB,HT200 ZG25I ZG1Cr18Ni9Ti,
ZG0Cr18Ni12Mo2Ti,CF8,CF8M衬四氟乙烯,
温度范围:常温-20℃~+200℃
中温+200℃~+450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料,
石棉编织填料,柔性石墨。
阀内组件
阀芯型式:阀板
流量特性:直线性或等百分比持性
材 料:1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
阀座材料:聚四氟乙烯(PTFE),橡胶,金属阀座
阀杆材料:不锈钢,衬四氟乙烯, 可调比:100:1
执行机构
气缸形式:单缸式或双缸式 气缸工作压力:0.4~0.7MPa 气缸开关时 间:双作用式1~5秒
气缸空气耗量:1~131L 电磁阀电源:220VAC,24VDC

规格与技术参数

公称通径DN 50 65 80 100 15 10 200 250 300 350 400 450 500 600 700 800 900 1000
流量系数(Kv) 110 180 232 368 55 75 1240 2025 2712 3875 5038 6330 7755 11886 15375 19380 25695 31365
动作范围 0-90°
允许压差ΔP 小于公称压力(1.6MPa)
泄漏量 按GB/T4213-92,kV值的10-4
基本误差 ±2.5 带定位器
回差 2.5 带定位器
死区 1 带定位器
环境温度 -20℃~+90℃

安装尺寸

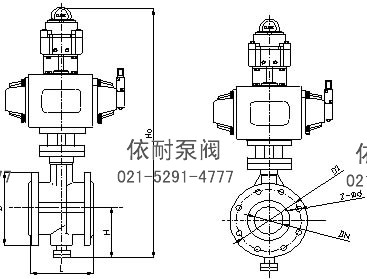

气动蝶阀  外形尺寸图1
气动蝶阀 外形尺寸图1

DDT671H/F-1016系列尺寸

公称通径DN 外形尺寸
L H2 H1 1.0MPa 1.6MPa
D D1 Z-Φd D D1 Z-Φd
50 43 430 112 165 125 4-18 165 125 4-18
65 46 450 115 185 145 4-18 185 145 4-18
80 49 468 120 200 160 8-18 200 160 8-18
100 56 554 138 220 180 8-18 220 180 8-18
125 64 600 164 250 210 8-18 250 210 8-18
150 70 675 175 285 240 8-22 285 240 8-22
200 71 720 205 340 295 8-22 340 295 12-22
250 76 797 240 395 350 12-22 405 355 12-26
300 83 920 290 445 400 12-22 460 410 12-26
350 92 982 320 505 460 16-22 520 470 16-26
400 102 1100 350 565 515 16-26 580 525 16-30
450 114 1170 380 615 565 20-26 715 650 20-33
500 127 1230 410 670 620 20-26 715 650 20-33
600 154 1410 470 780 725 20-30 840 770 20-36
700 165 1610 550 895 840 24-30 910 840 24-36
800 190 1790 640 1015 950 24-33 1025 950 24-39
900 203 1944 710 1115 1050 28-33 1125 1050 28-39
1000 216 2070 770 1230 1160 28-36 1255 1170 28-42

DDT671-2540系列尺寸

公称通径DN 外形尺寸
L H2 H1 2.5MPa 4.0MPa
D D1 Z-Φd D D1 Z-Φd
50 43 430 112 165 125 4-18 165 125 4-18
65 46 450 115 185 145 8-18 185 145 8-18
80 49 468 120 200 160 8-18 200 160 8-18
100 56 554 138 235 190 8-22 235 190 8-22
125 64 600 164 270 220 8-26 270 220 8-26
150 70 665 175 300 250 8-26 300 250 8-26
200 71 720 205 360 310 12-26 375 320 12-30
250 76 797 240 425 370 12-30 450 385 12-33
300 83 920 290 485 430 12-30 515 450 16-33
350 92 982 320 555 490 16-33 580 510 16-36
400 102 1100 350 620 550 16-36 660 585 16-39
450 114 1170 380 670 600 20-36 685 610 20-39
500 127 1230 410 730 660 20-36 755 670 20-42
600 154 1410 470 845 770 20-39
700 165 1610 550 960 875 24-42
800 190 1790 640 1085 990 24-48
900 203 1944 710 1185 1090 28-48
1000 216 2070 770 1320 1210 28-56

DDT641H-10/F-16系列尺寸

气动蝶阀  外形尺寸图2
气动蝶阀 外形尺寸图2
公称通径DN 外形尺寸
L Ha H 1.0MPa 41.6MPa
D D1 Z-Φd D D1 Z-Φd
50 108 430 112 165 125 4-18 165 125 4-18
65 112 450 115 185 145 4-18 185 145 4-18
80 114 468 120 200 160 8-18 200 160 8-18
100 127 554 138 220 180 8-18 220 180 8-18
125 140 600 164 250 210 8-18 250 210 8-18
150 140 665 175 285 240 8-22 285 240 8-22
200 152 720 205 340 295 8-22 340 295 12-26
250 165 797 240 395 350 12-22 405 355 12-26
300 178 920 290 445 400 12-22 460 410 12-26
350 190 982 320 505 460 16-22 520 470 16-26
400 216 1100 350 565 515 16-26 580 525 16-30
450 222 1170 380 615 565 20-26 715 650 20-33
500 229 1230 410 670 620 20-26 715 650 20-33
600 267 1410 470 780 725 20-30 840 770 20-36
700 292 11610 550 895 840 24-30 910 840 24-36
800 318 1790 640 1015 950 24-33 1025 950 24-39
900 330 1944 710 1115 1050 28-33 1125 1050 28-39
1000 410 2074 770 1230 1160 28-36 1255 1170 28-42

DDT641H-25/H-40系列尺寸

公称通径DN 外形尺寸
L Ha H1 2.5MPa 4.0MPa
D D1 Z-Φd D D1 Z-Φd
50 108 430 112 165 125 4-18 165 125 4-18
65 112 450 115 185 145 8-18 185 145 8-18
80 114 468 120 200 160 8-18 200 160 8-18
100 127 554 138 235 190 8-22 235 190 8-22
125 140 600 164 270 220 8-26 270 220 8-26
150 140 665 175 300 250 8-26 300 250 8-26
200 152 720 205 360 310 12-26 375 320 12-30
250 165 797 240 425 370 12-30 450 385 12-33
300 178 920 290 485 430 12-30 515 450 16-33
350 190 982 320 555 490 16-33 580 510 16-36
400 216 1100 350 620 550 16-36 660 585 16-39
450 222 1170 380 670 600 20-36 685 610 20-39
500 229 1230 410 730 660 20-36 755 670 20-42
600 267 1410 470 845 770 20-39
700 292 1610 550 960 875 24-42
800 318 1790 640 1085 990 24-48
900 330 1944 710 1185 1090 28-48
1000 410 2070 770 1320 1210 28-56

型号说明

D DT 6 71 X 10 C G
阀门代号 公司标志 执行机构: 连接形式: 密封面材质: 公称压力: 阀体材质: 温度类型:
Q:表示球阀   6:表示气动 41:表示法兰 F:表示聚四氟乙烯 10:表示1.0MPa C:表示碳钢 G:表示中温型
D:表示蝶阀   9:表示电动 11:表示丝扣 H;表示金属密封 16:表示1.6MPa P:表示不锈钢铸铁省略 常温省略
      71:表示对夹式 X:表示橡胶密封   F46:表示阀体衬四氟

订购注意事项:

DGT型气动蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐DGT型气动蝶阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
