EG6K41W/J/FS英标堰式气动隔膜阀

型号：EG6K/B41J-6/10/16 英标堰式气动隔膜阀

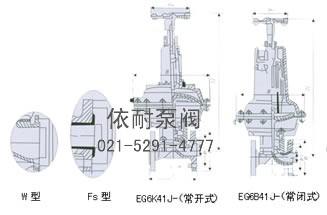

EG6K/B41J-6/10/16型英标堰式气动隔膜阀外形尺寸图

主要功能特点

EG6K41W/J/FS英标堰式气动隔膜阀还可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要；EG6K41W/J/FS英标堰式气动隔膜阀的反馈信号采用无触点传感技术；EG6K41W/J/FS英标堰式气动隔膜阀采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端；当气源发生故障时，可操作手轮使阀门开启。

主要零件材料

零件名称	阀体	阀瓣、阀盖	气缸、气缸盖	隔膜	螺杆、阀杆、活塞
材料	HT200衬氟塑料、衬橡胶	HT200	HT200	氟丁橡胶、氟塑料	35

连接尺寸

型号	公称通径 DN (mm)	尺寸（mm）									气动装置				质量 ?K
		L		f	D1	D	Do	n-d	H	B	代号 ES	耗气量 Cn3	气源压力 MPa	气源接头 in
		L
		J型	W型
EG6K41W/J/FS-16	20	121	117	2	75	105	140	4-13.5	343	168	68	163.87	0.3	1/8	6.3
	25	131	127	2	85	115	140	4-13.5	345	168	68	196.65	0.3～0.4	1/8	7.3
	32	150	146	2	100	140	140	4-17.5	363	260	68	229.4	0.3～0.4	1/8	8.3
	40	163	159	2	110	150	140	4-17.5	430	260	69	1458.7	0.3～0.4	1/4	14.5
	50	194	190	2	125	165	140	4-17.5	575	260	70	3162.7	0.3～0.4	1/4	26
EG6K41W/J/FS-10	65	220	216	2	145	185	140	4-17.5	588	260	70	3243	0.3～0.4	1/4	30.8
	80	258	254	2	160	200	165	8-17.5	769	425	71	6636.8	0.4～0.5	3/8	64.9
	100	309	305	2	180	220	280	8-17.5	816	425	71	6948	0.4～0.5	3/8	70.3
	125	362	356	3	210	250	280	8-17.5	820	425	71	7374.2	0.4～0.5	3/8	80.7
	150	412	406	3	240	285	280	8-22	920	549	72	10652	0.5	3/8
EG6K41W.J.FS-6	200	527	521	4	295	340	280	8-22	1010	549	72	16715	0.6	3/8	212

EG6K41W/J/FS-16	20	121	117	2	75	105	120	4-13.5		168	61	163.87	0.3	1/8	7.2
	25	131	127	2	85	115	120	4-13.5	394	168	61	196.65	0.3～0.4	1/8	8.9
	32	150	146	2	100	140	120	4-17.5	400	168	61	229.4	0.3～0.4	1/8	10.6
	40	163	159	2	110	150	165	4-17.5	485	260	62	1425.7	0.3～0.4	1/4	19.5
	50	194	190	2	125	165	165	4-17.5	635	318	63	2284.1	0.3～0.4	1/4	34.9
EG6K41W/J/FS-10	65	220	216	2	145	185	165	4-17.5	650	318	63	3048	0.3～0.4	1/4	39.9
	80	258	254	2	160	200	165	8-17.5	660	318	63	3244.7	0.4～0.5	3/8	51.9
	100	309	305	2	180	220	280	8-17.5	816	425	64	6964.7	0.4～0.5	3/8	93.2
	125	362	356	3	210	250	280	8-17.5	825	425	64	7439.7	0.4～0.5	3/8	105.3
	150	412	406	3	240	285	310	8-22	1013	549	65	14912	0.5	3/8	184.5
EG6K41W.J.FS-6	200	529	521	4	295	340	483	8-22	1300	749	65	49161	0.6	1/2	407.4

1、设计与制造按：GB12239或BS5156
2、结构长度按：GB12221或BS5156
3、法兰连接尺寸按：GB4216.4或BS4504
4、试验与检验按：GB/T13927或BS5156

订购注意事项：

EG6K41W/J/FS英标堰式气动<a href="http://www.enine.sh.cn/gemofa.html">隔膜阀</a>产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐EG6K41W/J/FS英标堰式气动隔膜阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
