G6B/K41J国标往复式衬胶气动隔膜阀

型号：G6B/K41J-6 国标往复式衬胶气动隔膜阀

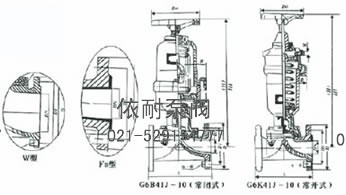

G6B/K41J-6型国标往复式衬胶气动隔膜阀外形尺寸图

1、设计与制造：GB12239或BS5156 2、结构长度按：GB12221或BS51563、法兰连接尺寸：GB4216.4或BS4504 4、试验与检验按：GB/T13927或BS5156

主要零件材料

零件名称	阀体	阀瓣、阀盖	气缸、气缸盖	螺杆、阀杆、活塞	隔膜
材料	HT200衬氟塑料、衬橡胶	HT200	HT200	35	氟丁桷胶、氟塑料

连接尺寸

型号	公称通径 DN(mm)	尺寸（mm）						气动装置（mm）		质量
型号	公称通径 DN(mm)	L	D1	D	n-d	H1	Do	耗气量cm3	气源压力MPa	（?K）
G6B41 W/J/FS-6	25	145	85	115	4-13.5	296	120	2.395×102	0.4	8
	32	160	100	140	4-17.5	398	140	6.082×102	0.4	15
	40	180	110	150	4-17.5	406	140	6.082×102	0.4	17
	50	210	125	165	4-17.5	464	160	1.235×103	0.4～0.5	26
	65	250	145	180	4-17.5	-	160	3.725×103	0.4～0.5	32
	80	300	160	200	4-17.5	645	200	3.725×103	0.4～0.5	56
	100	350	180	220	8-17.5	665	240	9.458×103	0.4～0.5	100
	125	400	210	250	8-17.5	832	320	1.409×104	0.4～0.5	170
	150	460	240	285	8-22	933	320	2.868×104	0.5	232
G6B41W/J/FS-4	200	570	295	340	8-22	1275	400	4.619×104	0.5	386
型号	公称通径 DN(mm)	尺寸（mm）						气动装置（mm）		质量
型号	公称通径 DN(mm)	L	D1	D	n-d	H1	Do	耗气量cm3	气源压力MPa	（?K）
G6K41 W/J/FS-6	25	145	85	115	4-13.5	306	120	2.395×102	0.4	7.5
	32	160	100	140	4-17.5	-	140	6.082×102	0.4	14.3
	40	180	110	150	4-17.5	415	140	6.082×102	0.4	16.5
	50	210	125	165	4-17.5	458	160	1.235×103	0.4～0.5	24
	65	250	145	180	4-17.5	-	160	3.725×103	0.4～0.5	30
	80	300	160	200	4-17.5	642	200	3.725×103	0.4～0.5	51
	100	350	180	220	8-17.5	710	240	9.458×103	0.4～0.5	92
	125	400	210	250	8-17.5	804	320	1.409×104	0.4～0.5	148
	150	460	240	285	8-22	920	320	2.868×104	0.5	200
G6K41W/J/FS-4	200	570	295	340	8-22	1145	400	4.619×104	0.5	275

注：1、气动衬氟隔膜阀尚可装反馈信号。限位器或定位器，以适应自控，程控或调节试题的需要。2、气动衬氟隔膜阀的反馈信号采用无触点传感技术。 3、气动衬氟隔膜阀采用气缸活塞式。 4、当气源发生故障时，可操作手轮使阀门开启。

订购注意事项：

G6B/K41J国标往复式衬胶气动<a href="http://www.enine.sh.cn/gemofa.html">隔膜阀</a>产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐G6B/K41J国标往复式衬胶气动隔膜阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
