ZJHF(H)三通气动调节阀

型号:ZJHF(H)  三通气动调节阀
型号:ZJHF(H)  三通气动调节阀
三通合流调节阀
三通合流调节阀
三通分流调节阀
三通分流调节阀

概述

ZJHF(H)三通气动调节阀有合流和分流两种结构形式。阀芯结构采用圆 筒薄壁窗口,并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调 节。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm和压差较大的分流场合,不能互换使用。

主要技术参数及性能指标

阀体
阀体形式:三通铸造球型阀
公称通径:25—300mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
上阀盖
常温型:-20~+200℃
散热型:-40~+450℃
压盖形式:螺栓压紧式
填料:V型聚四氟乙烯填料,柔性石墨。
阀内组件
阀芯型式:V型缺口芯
流量特性:线性或等百分比
材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
执行机构
型 式:多弹簧式薄膜执行机构
膜片材料:丁晴橡胶夹增强涤纶织物
弹簧范围:0.02~0. 1、0.04~0.20MPa
供气压力:0.14 0.16 0.28MPa
气源接头:M10×1
环境温度:-30~+70℃
性能
泄漏量:符合标准ANSIB 16.104IV级,小于额定Kv值的0.01%
基本误差:±1%
回 差:1%(带定位器) 3%(不带定位器)
线 性:±1% (带定位器) ±5%(不带定位器)备注:使用V型聚四氟乙烯填料
可调范围:30:1

流量系数Kv值和行程

公称通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定Kv值 合流阀 6.3 8.5 13 21 34 52 85 135 210 340 535 800 1280
分流阀             135 210 340 535 800 1280
额定行程(mm) 16 25 40 60 100

允许压差值

1、气动三通薄膜合流阀

执行机构 供气压力MPa 弹簧范围MP 定位器 允许压差(MPa)
阀座直径(mm)
20 25 40 50 65 80 100 125 150
HA2 0.14 0.02~0.10 0.79 0.49 0.33 0.20 0.12 0.09 0.05
0.35 0.08~0.24 0.041.6 3.50.99 2.3(0.67) 1.40.39 0.86(0.24) 0.62(0.18) 0.34(0.10)
HA3 0.14 0.02~0.10 0.59 0.35 0.22 0.16 0.09 0.05 0.04
0.35 0.08~0.24 4.0(1.2) 2.50.71 1.53(0.43) 1.1(0.31) 0.02(0.18) 0.30(0.10) 0.27(0.08)
HA4 0.14 0.02~0.10 0.37 0.26 0.15 0.10 0.06
0.35 0.08~0.24 2.7(0.76) 1.9(0.54) 1.07(0.30) 0.69(0.20) 0.47(0.13)

备注:①下面数字为分流场合压差,其余为合、分流相同

2、气动三通薄膜分流阀

执行机构 供气压力 弹簧范围 定位器 允许压差(MPa)
阀座直径(mm)
80 100 125 150
HA2 0.14 0.02~0.10 0.09 0.05
0.35 0.08~0.24 0.62 0.34
HA3 0.14 0.02~0.10 0.16 0.09 0.05 0.04
0.35 0.08~0.24 1.1 0.62 0.39 0.27
HA4 0.14 0.02~0.10 0.26 0.15 0.10 0.06
0.35 0.08~0.24 1.9 1.07 0.69 0.47

外形尺寸

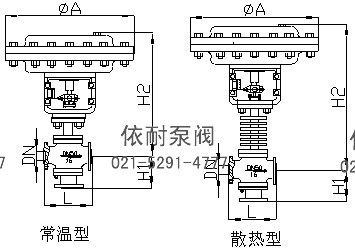

ZJHF(H)三通气动调节阀  外形尺寸图
ZJHF(H)三通气动调节阀 外形尺寸图
公称通径DN 合流(ZJHH) 分流(ZJHF)
?A L H2 H1 L H2 H1
PN(MPa) PN(MPa) PN(MPa) PN(MPa)
1.6 4.0 6.4 常温 中温 1.6 4.0 6.4 1.6 4.0 6.4 常温 中温 1.6 4.0 6.4
25 285 185 190 200 615 763
140

150

160

185

190

200

615

763

140

150

160
32 285 200 200 210 622 773 150 160 170 200 200 210 622 773 150 160 170
40 285 220 220 235 625 776 160 170 180 220 220 235 625 776 160 170 180
50 285 250 255 265 640 791 180 190 200 250 255 265 640 791 180 190 200
65 360 275 285 295 861 1024 200 210 220 275 285 295 861 1024 200 210 220
80 360 300 310 320 879 1042 210 230 240 300 310 320 885 1050 225 250 265
100 360 350 360 370 873 1036 220 250 260 350 360 370 900 1060 245 275 285
125 470 410 430 440 1029 1244 260 300 300 410 425 440 1050 1265 285 320 325
150 470 450 465 475 1046 1261 280 320 320 450 460 475 1060 1275 305 340 345
200 470 550 560 570 1075 1290 320 380 380 550 560 570 1105 1320 350 400 410
250 600 635 660 670 1451 1641   474 474 635 660 670 1505 2800
300 600 720 740 770 1512 1760   584 584 720 740 770 1545 1820

型号编制说明

Z J H F 16 C G K
自控阀门 执行机构: 执行机构: 阀门结构类型: 公称压力: 阀体材质: 温度类型: 作用型式:
  J:表示精小型 多弹簧气动薄膜 F:表示分流阀 16:表示1.6MPa C:表示碳钢 G:中温型常温省略 K:表示气开型
      N:表示合流阀 25:表示2.5MPa P:表示碳钢   B:表示气关型
      M:表示角形阀 40:表示4.0MPa
        64:表示6.4MPa

订货须知

1.型号与名称 2.公称通径+阀座直径或所要求的Kv 3.公称压力和法兰连接型式 4.阀体和阀内组件材料,表面硬化处理要求 5.上阀盖型式 6.执行机构型号和供气压力 附件:电气阀门定位器,空气减压阀 7.流体流动方向(合流、分流) 8.特殊要求 9.流体名称、温度和比重 10.正常流量和最大流量 11.流体压力,进口压力和出口压力 12.流体粘度,流体是否有固体杂质

订购注意事项:

ZJHF(H)三通气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐ZJHF(H)三通气动调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
