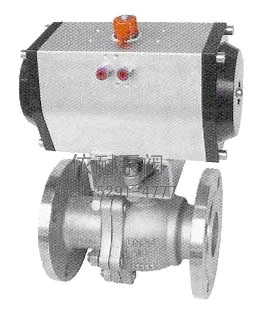

D641F/H-16/25/40-C/P/R气动球阀

特点及用途

该球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹药性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

性能规范

公称通径 DN(mm)	尺寸（mm）																		执行器型号（仅供参考）
	1.6 MPa						2.5 MPa						4.0 MPa						执行器型号（仅供参考）
	L	D	D1	b	Z-D	L		D	D1	b	Z-D	L		D	D1	b	Z-D	1.6、2.5MPa		0.4MPa
15	130	95	65	14	4-14	130		95	65	16	4-14	130		95	65	16	4-14	GTD-52		GTD-63
20	130	105	75	14	4-14	130		105	75	16	4-14	150		105	75	16	4-14	GTD-63		GTD-63
25	140	115	85	14	4-14	140		115	85	16	4-14	160		115	85	16	4-14	GTD-63		GTD-83
32	165	135	100	16	4-18	165		135	100	18	4-18	180		135	100	18	4-18	GTD-83		GTD-83
40	165	145	110	16	4-18	165		145	110	18	4-18	200		145	110	18	4-18	GTD-83		GTD-83
50	203	160	125	16	4-18	203		160	125	20	4-18	230		160	125	20	4-18	GTD-83		GTD-110
65	222	180	145	18	4-18	222		180	145	22	4-18	290		180	145	22	8-18	GTD-110		GTD-110
80	241	195	160	20	8-18	241		195	160	22	8-18	310		195	160	22	8-18	GTD-110		GTD-127
100	305	215	180	20	8-18	305		230	190	24	8-18	350		230	180	24	8-23	GTD-127		GTD-160
125	356	245	210	22	8-18	356		270	220	28	8-18	400		270	220	28	8-25	GTD-160		GTD-190
150	394	280	240	24	8-23	394		300	250	30	8-23	480		300	250	30	8-25	GTD-190		AW17
200	457	335	295	26	12-23	457		360	310	34	12-23	600		375	320	38	12-30	AW17		AW17

安装尺寸表

公称通径DN（mm）	外形尺寸（mm）Diamensions															工作压力 Mpa Working pressure		重量﹌kg/台 Weight
	D2	D1				L	b	n				Φ				工作压力 Mpa Working pressure		重量﹌kg/台 Weight
	D2	D1	JIS	DIN	ANSI	L	b	n	JIS	DIN	ANSI	Φ	JIS	DIN	ANSI	PVDF	RPP	RPP	PVDF	CPVC	UPVC
15(1/2”)	95	65	70	65	60	120	14	4	4	4	4	14	15	14	0.63	1.0	1.0	0.39	0.67	0.6	0.54
20(3/4”)	105	75	75	75	70	120	16	4	4	4	4	14	15	14	0.63	1.0	1.0	0.42	0.72	0.65	0.58
25(1”)	115	85	90	85	80	140	16	4	4	4	4	14	19	14	0.63	1.0	1.0	0.55	0.94	0.84	0.75
32(11/4”)	135	100				165	16	4	4	4	4	18				1.0	1.0	0.85	1.45	1.3	1.16
40(11/2”)	145	110	105	110	98	165	16	4	4	4	4	18	19	18	0.63	1.0	1.0	1	1.75	1.57	1.4
50(2”)	160	125	120	125	120	180	18	4	4	4	4	18	19	18	0.75	1.0	1.0	1.32	2.25	2	1.8
65(21/2”	180	145	140	145	140	220	22	4	4	4	4	18	19	18	0.75	1.0	1.0	1.9	3.2	2.9	2.6
80(3”)	195	160	150	160	152	250	25	8	8	8	8	18	19	18	0.75	1.0	1.0	2.4	4.1	3.7	3.3
100(4”)	215	180	175	180	190	285	25	8	8	8	8	18	19	18	0.75	1.0	1.0	3.6	6.1	5.5	4.9
125(5”)	245	210	210	210	216	320	30	8	8	8	8	18	23	18	0.87	0.8	0.8	5.9	10	9	8
150(6”)	280	240	240	240	240	360	30	8	8	8	8	23	23	23	0.87	0.8	0.8	7.4	12.6	11.2	10
200(8”)	335	295	290	295	298	400	35	8	8	8	8	23	23	23	0.87	0.8	0.8	12	21	18	16
250(10”)	395	350	355	350	362	500	38	12	12	12	12	23	23	23	0.87	0.8	0.8	18	32	29	27
300(12”)	455	400	400	400	432	600	40	12	12	12	12	23	23	23	0.87	0.8	0.8

订购注意事项：

D641F/H-16/25/40-C/P/R气动球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐D641F/H-16/25/40-C/P/R气动球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
