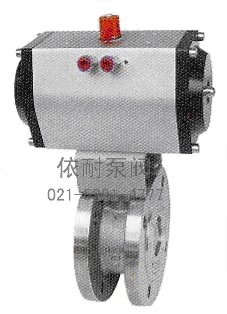

D64/71F-16/25-C/P/R超薄型气动球阀
特点及用途
该薄型球阀是吸收意大利技术并经国产化设计而阀轴出来的新型超短法兰球阀。 它采用直接方式执行机构连接，具有结构紧凑。尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
性能规范
| 公称通径DN(mm) | 15-200 | ||||||||
| 公称压力PN（MPa） | 1.6 | 2.5 | |||||||
| 公称压力PS（MPa） | 强度试验 | 2.4 | 3.75 | ||||||
| 密封试验 | 1.76 | 2.75 | |||||||
| 材料代号 材料 | C | P | R | ||||||
| 主 要 零 件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||||
| 碟板 | WCB | ZG 1Cr18Ni9Ti | ZG 0Cr08Ni12Mo2Ti | ||||||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||||
| 密封圈 | 增强聚四氟乙烯 对位聚苯 | ||||||||
| 填料 | 聚四氟乙烯 柔石墨 | ||||||||
| 适用 工况 | 适用介质 | 水，蒸汽、油品 | 硝酸类 | 醋酸类 | |||||
| 适用温度 | -28℃～250℃ | ||||||||
| 执行器 | 型 号 | GT系列 | |||||||
| 气源压力 | 0.3-0.7MPa | ||||||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | ||||
| GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 | |||||
安装尺寸表
| 公称 通径 | 尺寸（mm） | 执行器型号 （仅供参考） | ||||||
| L | D | D1 | D2 | b | f | Z-Md | ||
| 15 | 35 | 95 | 65 | 45 | 14 | 2 | 4-M12 | GTD-52 |
| 20 | 38 | 105 | 75 | 55 | 14 | 4-M12 | GTD-63 | |
| 25 | 42 | 115 | 85 | 65 | 14 | 4-M12 | GTD-63 | |
| 32 | 50 | 135 | 100 | 78 | 16 | 4-M16 | GTD-83 | |
| 40 | 60 | 145 | 110 | 85 | 16 | 3 | 4-M16 | GTD-83 |
| 50 | 70 | 160 | 125 | 100 | 16 | 4-M16 | GTD-83 | |
| 65 | 95 | 180 | 145 | 120 | 18 | 4/8- M16 | GTD-110 | |
| 80 | 118 | 195 | 160 | 135 | 20 | 8- M16 | GTD-110 | |
| 100 | 140 | 215 | 180 | 155 | 20 | 8- M16 | GTD-127 | |
| 125 | 175 | 245 | 210 | 185 | 22 | 8- M16 | GTD-160 | |
| 150 | 210 | 280 | 240 | 210 | 24 | 8- M16 | GTD-190 | |
订购注意事项：
D64/71F-16/25-C/P/R超薄型气动球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐D64/71F-16/25-C/P/R超薄型气动球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
