Q947H固定球阀
Q947H固定球阀
应用范围
操作的可靠性
大口径球阀的相对连动部（阀座和阀杆轴承）由于采用了摩擦系数小的特氟龙，因而操作扭距小，此外，由于密封润滑脂的长期润滑，使得操作更加灵活。
阀座结构
阀座的结构有两种：单密封和双密封结构，一般具有自泄压机能的是单密封，双密封则由阀体上附加的安全泄压。
阀杆加长
阀杆加长适于埋地及低温用，加长尺寸根据需要确定，操作方式有手动、气动、电动、气液连动等。
对外力的安全性
阀体的壁厚根据高压容器的安全法规进行设计，对承受外力抗弯曲等符合API6D规定，强度足够。
阀杆压盖部密封

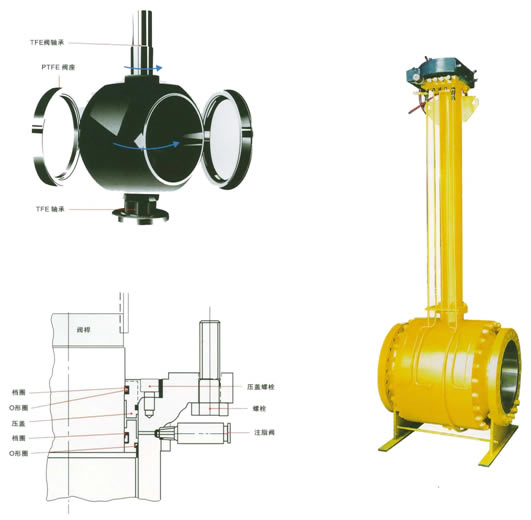

填料压盖部密封如图所示采用了四个O型圈和密封注脂装置。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构
Q947H固定球阀 结构图1
Q947H固定球阀 结构图2
主要零件材质
| 序号 | 材料 标准 零件名称 |
材料牌号 | 序 号 |
材料 标准 零件名称 |
材料牌号 | ||||||
| 碳钢 | 不锈钢 | 碳钢 | 不锈钢 | ||||||||
| GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | ||||
| 01 | 底盖 | 25 | A105 | 1Cr18Ni9Ti | F304/F316/ F304L/F316L |
18 | 上阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
| 02 | 底盖螺钉 | 25CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 19 | 上阀杆轴承 | 金属夹 PTFE |
金属夹 PTFE |
金属夹 PTFE |
金属夹 PTFE |
| 03 | 垫圈 | 氟橡胶；PTFE； 金属夹石墨 | 20 | 止推轴承 | PTFE | PTFE | PTFE | PTFE | |||
| 04 | 止推轴承 | 金属夹PTFE | 21 | 阀座O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | |||
| 05 | 下阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
22 | 填料O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
| 06 | 下阀杆轴承 | 氟橡胶；PTFE； 金属夹石墨 | 23 | 阀杆填料函 | 25镀铬 | A105镀铬 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
|||
| 07 | 阀体 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
24 | 垫圈 | 氟橡胶；PTFE,金属夹石墨 | |||
| 08 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 25 | 阀杆填料 | 石墨 | |||
| 09 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 26 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
| 10 | 垫圈 | 金属夹石墨 | 27 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B7M | |||
| 11 | 阀盖 | WCB | A316-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
28 | 阀杆填料 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M CF3/CF3M |
| 12 | 阀座O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 29 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M |
| 13 | 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 30 | 支架 | WCB | WCB | WCB | WCB |
| 14 | 阀座 | PTFE;PPL | PTFE;PPL | PTFE;PPL | PTFE;PPL | 31 | 键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 |
| 15 | 阀座支承圈 | 25镀铬 | A105镀铬 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
32 | 垫圈 | 氟橡胶；PTFE；金属夹石墨 | |||
| 16 | 球体 | 1Cr18Ni9Ti | 304 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
33 | 排污塞 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
| 17 | 球体键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||||||
