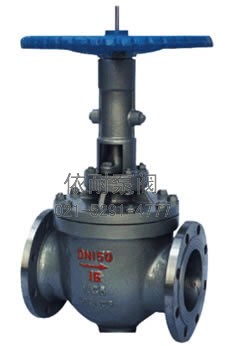

Q47H轨道球阀

Q47H轨道球阀
Q47H轨道球阀

应用规范

1、设计、制造 按GB12237-89
2、结构长度按 SDV-2002
3、连接法兰：JB79-94
4、阀门检查和试验按GB13927-89

结构特点

传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球论着启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

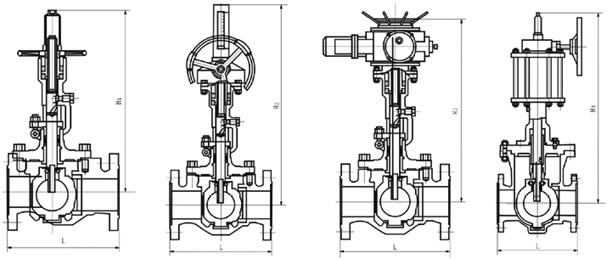

Q47H轨道球阀 结构图
Q47H轨道球阀 结构图

主要零件材料

零件名称 材料
阀 体 WVB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀 盖 WVB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀 杆 2Cr13 38CrMoA1 1Cr18Ni9Ti 1Cr18Ni12Mo2aTi
球 体 WCB+HCr 1Cr5Mo 18-8CrNi 18-12CrNiMo
阀 座 PTFE/13Cr/CrNi  SS+STELLITE
螺 柱 B7/35CrMoA 1Cr17Ni2
螺 母 2H/45 2Cr13
填 料 PTFE/增强柔性石墨

GQ47型PN1.6～2.5 MPa主要连接尺寸及重量

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250 1450
H1 220 230 240 260 307 360 410 483 512 543 581 617 672 723 758 791 828 870 940
H2 450 486 525 550 610 640 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H3 415 455 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 1555
H4 370 400 440 460 480 500 550 600 650 713 760 820 875 930 962 1020 1285 1625

GQ47型PN4.0 MPa主要连接尺寸及重量

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250 1450
H1 230 240 260 280 320 360 436 492 527 607 649 701 750 750 790 832 875 910 980
H2 486 525 550 610 640 640 675 710 740 820 905 955 990 105 1100 1270 1450
H3 455 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 1550
H4 400 440 460 480 500 550 600 650 713 777 835 890 950 980 1040 1305 1650

GQ47型PN4.0 MPa主要连接尺寸及重量

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 600
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1250 1450
H1 240 260 280 300 329 365 450 509 541 663 725 781 790 806 821 858 898 1020
H2 525 550 610 640 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H3 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 15550
H4 440 460 480 500 550 600 650 713 777 835 890 950 980 1040 1305 1605

订购注意事项：

Q47H轨道球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q47H轨道球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
