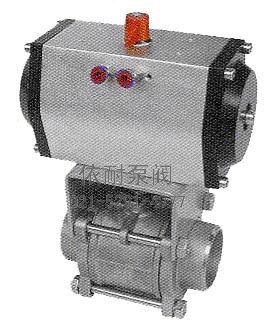

一片、二片、三片式气动球阀

特点及用途

内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接球阀及对焊连接球阀使用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

性能规范

公称通径DN(mm)		6-100
公称压力PN（MPa）		1.6
公称压力PS（MPa）	强度试验	2.4
	密封试验	1.8
材料代号材料		C		P		R
主要零件	阀体	WCB		CF8 304		CF8M 316
	碟板	WCB		CF8 304		CF8M 316
	阀杆	2Cr13		0Cr18Ni9Ti		0Cr17NiMo2
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水，蒸汽、油品		硝酸类		醋酸类
	适用温度	-28℃～350℃
执行器	型号	GT系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度		法兰尺寸		压力温度	试验检验
		GBT/12237	GB12221		/		GB9131	GB13927

安装尺寸表

公称通径 DN(mm)	尺寸（mm）										执行器型号（仅供参考）
	三段式			对焊式			承插式
	G	L	d	L	d	D	L	D	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1~14.3	9.5	GTD-52
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55~17.8	9.5	GTD-52
15	1/2	67	15	67	15.8	24	67	15	21.7~21.95	9.5	GTD-52
20	3/4	82	20	82	20	28	82	20	27.05~27.3	11.1	GTD-63
25	1	91	25	91	25	34	91	25	33.8~34.05	12.7	GTD-63
32	11/4	108	32	108	32	41	108	32	42.55~42.8	14.3	GTD-83
40	11/2	129	38	129	38	49	129	38	48.65~48.9	15.89	GTD-83
50	2	148	50	148	50	62	148	50	61.1~61.35	17.4	GTD-83
65	2	186	64	193	64	78					GTD-110
80	3	206	78	222	78	94					GTD-110
100	4	240	98	273	98	124					GTD-127

订购注意事项：

一片、二片、三片式气动球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐一片、二片、三片式气动球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
