100X活塞式遥控浮球阀

产品概述

100X活塞式遥控浮球阀的阀盘与活塞通过阀杆连接为一体,利用浮球导阀的启闭来控制敏感元件活塞的上下运动。而达到主阀的启闭。00X活塞式遥控浮球阀使用安全可靠、调试方便、寿命长。上海依耐发展有限公司生产的100X活塞式遥控浮球阀实用于口径大于等于500mm的管路中。

 100X活塞式遥控浮球阀
100X活塞式遥控浮球阀
100X活塞式遥控浮球阀 结构图
100X活塞式遥控浮球阀 结构图1、浮球导阀 2、球阀 3、针形阀

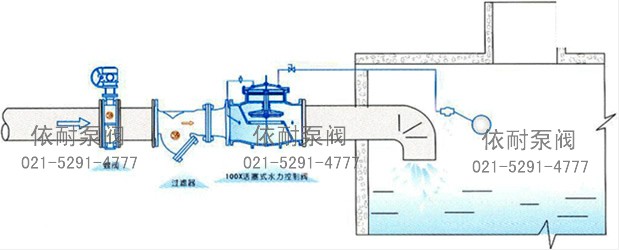

典型安装图

100X活塞式遥控浮球阀 典型安装示意图
100X活塞式遥控浮球阀 典型安装示意图

主要外形尺寸

DN 500 600 700 800
L 1075 1230 1300 1450
H1 620 695 930 950
H 750 850 1120 1150

订购注意事项:

100X活塞式遥控浮球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐100X活塞式遥控浮球阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
