阀门 > 水力控制阀 > 700X 水泵控制阀
700X 水泵控制阀
产品概述
700X水泵控制阀由主阀4、针阀2、电磁向导阀7、单向阀6、球阀3、电器控制。压力等级：PN10、PN16、PN25 隔膜式：DN20-450，上海依耐发展有限公司生产的700X水泵控制阀能够控制水泵的止回阀，当水泵停止运行前，由进口压力先关闭主阀的90%时，使水泵自动鼎峙，剩下的10%由回水关闭，可完全防止水锤现象产生，700X水泵控制阀适用于工矿企业、高层建筑中由水泵直接供水及生活用水管网系统。
700X 水泵控制阀
700X 水泵控制阀 结构图

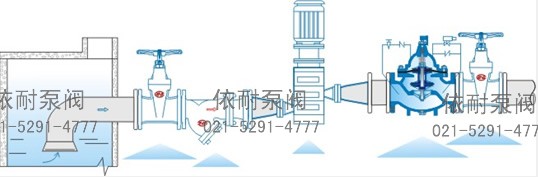

典型安装图
700X 水泵控制阀 典型安装示意图
主要外形尺寸
| 公称通径 DN(MM) |
尺寸（mm） | |||||
| L | AI | A | HI | H | F | |
| 20 | 180 | 292 | 136 | 342 | 172 | 116 |
| 25 | 180 | 292 | 136 | 342 | 172 | 116 |
| 32 | 180 | 292 | 136 | 342 | 172 | 116 |
| 40 | 240 | 330 | 155 | 395 | 225 | 168 |
| 50 | 240 | 330 | 155 | 395 | 225 | 168 |
| 65 | 250 | 350 | 165 | 405 | 270 | 180 |
| 80 | 285 | 365 | 175 | 430 | 289 | 210 |
| 100 | 360 | 410 | 195 | 510 | 375 | 284 |
| 125 | 400 | 455 | 220 | 560 | 420 | 310 |
| 150 | 455 | 475 | 230 | 585 | 450 | 370 |
| 200 | 585 | 530 | 255 | 675 | 722 | 463 |
| 250 | 650 | 623 | 300 | 730 | 769 | 525 |
| 300 | 800 | 700 | 340 | 760 | 906 | 625 |
| 350 | 860 | 840 | 415 | 840 | 1480 | 705 |
| 400 | 960 | 880 | 430 | 910 | 1027 | 778 |
| 450 | 1075 | 930 | 460 | 1030 | 1027 | 778 |
订购注意事项：
700X 水泵控制阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐700X 水泵控制阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
