F745X隔膜式遥控浮球阀

产品概述

F745X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。F745X隔膜式遥控浮球阀主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀控制打开进水口向水池注水,实现自动补水。隔膜式遥控浮球阀液位控制精确,不受水压干扰,可随水池的高度及使用空间任意位置安装、维护、调试、检查方便,使用寿命长。上海依耐发展有限公司生产的F745X隔膜式遥控浮球阀的使用性能可靠、强度高、动作平稳使用于450口径以下的管道。

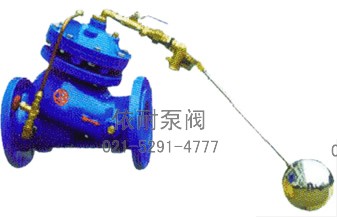

 F745X隔膜式遥控浮球阀
F745X隔膜式遥控浮球阀
F745X隔膜式遥控浮球阀 结构图
F745X隔膜式遥控浮球阀 结构图1、过滤器 2、针阀 3、小球阀 4、小球阀 5、小浮球阀

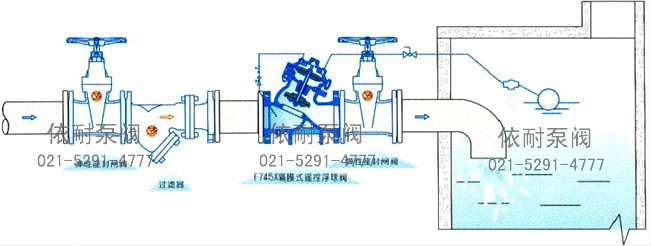

典型安装图

F745X隔膜式遥控浮球阀 典型安装示意图
F745X隔膜式遥控浮球阀 典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150 1300 1450 1650
H 320 367 400 452 522 592 696 810 943 1200 1230 1230 1270 1600 1750 1900 2100

订购注意事项:

F745X隔膜式遥控浮球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐F745X隔膜式遥控浮球阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
