500X活塞式安全泄压阀
产品概述
500X活塞式安全泄压阀是一种稳定上游压力于某一固定值的专用阀门，根据实际使用情况，事先在先导阀上设定固定值。安装了500X活塞式安全泄压阀后当上游压力高于设定值时，先导阀会自动打开，活塞上腔压力降低，主阀打开，泄压维持上游压力稳定。上海依耐发展有限公司生产的500X活塞式安全泄压阀适用于各种水用管道的安全泄压。
500X活塞式安全泄压阀
500X活塞式安全泄压阀 结构图1、小球阀 2、导阀 3、小球阀 4、小球阀 5、针形阀 6、小球阀
典型安装图

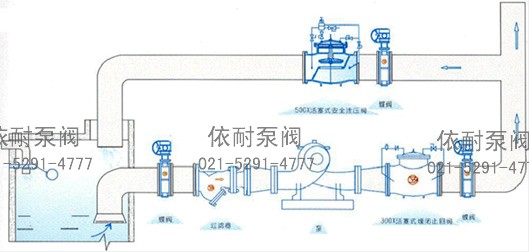

500X活塞式安全泄压阀 典型安装示意图
主要外形尺寸
| DN | 500 | 600 | 700 | 800 |
| L | 1075 | 1230 | 1300 | 1450 |
| H1 | 620 | 695 | 930 | 950 |
| H | 750 | 850 | 1120 | 1150 |
订购注意事项：
500X活塞式安全泄压阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐500X活塞式安全泄压阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
