DS101/201活塞式多功能水泵控制阀
产品概述
DS101/201活塞式多功能水泵控制阀主要用于安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。DS101/201活塞式多功能水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性，双腔室、双阀瓣结构可使阀门在停泵后迅速关闭90%（防止回流介质导致水泵反转），再缓慢关闭其余10%（消除破坏性水锤）活塞式阀门性能可靠、强度高、动作平稳，防止开泵水锤和停泵水锤的场合。上海依耐发展有限公司开发生产的DS101/201活塞式多功能水泵控制阀只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。
DS101/201活塞式多功能水泵控制阀
DS101/201活塞式多功能水泵控制阀 结构图1、过滤器2、小球阀 3、过滤器 4、小球阀

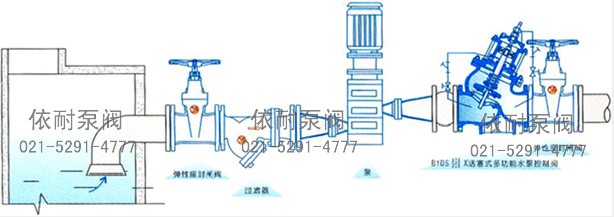

典型安装图
DS101/201活塞式多功能水泵控制阀 典型安装示意图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 | 1800 | 2000 | 2350 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1600 | 1800 | 2000 | 2300 | 2600 | 2700 | 2860 | 3200 |
订购注意事项：
DS101/201活塞式多功能水泵控制阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐DS101/201活塞式多功能水泵控制阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
