300X活塞式缓闭止回阀
产品概述
300X活塞式缓闭止回阀是利用液压控制原理，通过管道中介质自身的压力来实现活塞的上下运动，从而控制主阀的启闭。300X活塞式缓闭止回阀的主阀盘关闭的快慢，是靠调节出口球阀的开度来实现。上海依耐发展有限公司生产的缓闭止回阀仅限于DN500mm以上，DN500mm口径以下的为隔膜式。
300X活塞式缓闭止回阀
300X活塞式缓闭止回阀 结构图1、过滤器 2、球阀 3、针止回阀 4、针阀

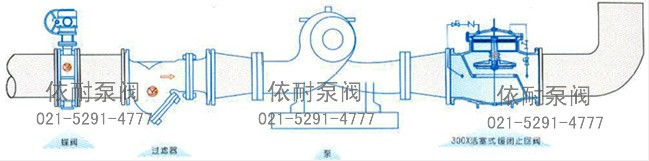

典型安装图
300X活塞式缓闭止回阀 典型安装示意图
主要外形尺寸
| DN | 500 | 600 | 700 | 800 |
| L | 1075 | 1230 | 1300 | 1450 |
| H1 | 620 | 695 | 930 | 950 |
| H | 750 | 850 | 1120 | 1150 |
订购注意事项：
300X活塞式缓闭止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐300X活塞式缓闭止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
