H103X活塞式遥控浮球阀
产品概述
H103X活塞式遥控浮球阀是兼具多种功能的水力操作式阀门。H103X活塞式遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球阀导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护调试、检查方便、密封可靠，使用寿命长。上海依耐发展有限公司生产的H103X活塞式遥控浮球阀性能可靠、强度高、动作平稳适用于600口径以上的管路。

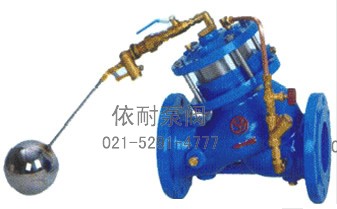

H103X活塞式遥控浮球阀
H103X活塞式遥控浮球阀 结构图1、小浮球阀 2、小球阀 3、针形阀 4、过滤器 5、小球阀
典型安装图

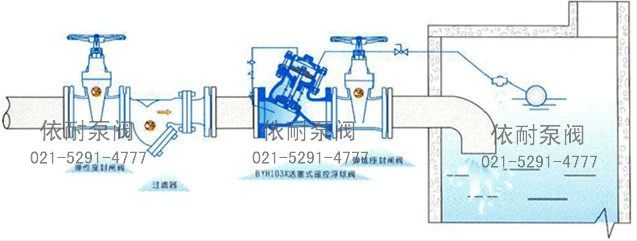

活塞式遥控浮球阀 典型安装示意图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 | 1800 | 2000 | 2350 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1600 | 1800 | 2000 | 2300 | 2600 | 2700 | 2860 | 3200 |
订购注意事项：
H103X活塞式遥控浮球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐H103X活塞式遥控浮球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
