JD745X隔膜式多功能水泵控制阀
产品概述
JD745X隔膜式多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。JD745X隔膜式多功能水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效的提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化 ，防止开泵水锤和停泵水锤的产生。上海依耐发展有限公司生产的JD745X隔膜式多功能水泵控制阀只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。隔膜式适用于600口径以下的阀门。
JD745X隔膜式多功能水泵控制阀
JD745X隔膜式多功能水泵控制阀 结构图
1、过滤器 2、小球阀 3、过滤器 4、小球阀

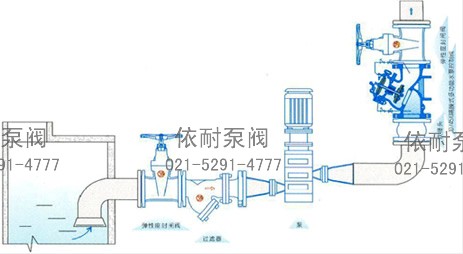

典型安装图
JD745X隔膜式多功能水泵控制阀 典型安装示意图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1256 | 1600 |
订购注意事项：
JD745X隔膜式多功能水泵控制阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐JD745X隔膜式多功能水泵控制阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
