阀门 > 水力控制阀 > 橡胶缓闭逆止阀（橡胶鸭嘴阀）
橡胶缓闭逆止阀（橡胶鸭嘴阀）
概述
90年代初的那场惊心动魄，牵动人心的洪涝灾害还使人记忆犹新。洪魔无情的狰狞面目至今还萦绕心头。因洪水倒流引发的河涝使得权威专家们对因出水口拍门的密封性能不好和维护工作困难等问题引起高度重视并强列呼吁：要迅速解决城市出水口拍门性能差的难题，彻底防止因水位上涨而带来的洪水倒流。 具有拼命争先精神的亚太人勇敢地肩负起历史使命和民族重任，面对现实，经过数以千次的研制，通过近十年的不懈努力，成功地开发出了在雨水、污水和城市排放系统等环境下具有密封性能强的防倒流装置橡胶缓闭逆止阀（橡胶鸭嘴阀）.

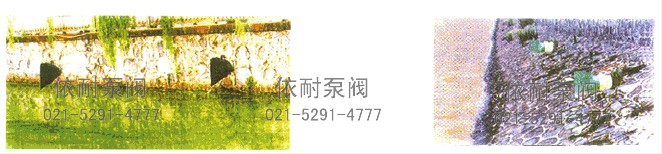

鸭嘴阀图例1
排放系统
橡胶缓闭逆止阀（橡胶鸭嘴阀）可以防止洪水及污水倒进入街道下水道和地下室，而且可以在闲置数年后正常使用而不受影响、从而免受损失。
鸭嘴阀图例2
污水系统
橡胶缓闭逆止阀（橡胶鸭嘴阀）可以防止因水灾而造成的水位上升时，水流冲击并倒流入城市地表、污水处理厂、排涝泵站及设备，从而保护排放管道。橡胶缓闭逆止阀（橡胶鸭嘴阀）增大了排入扩散能力，有效防止倒流，保护生态环境。 堤坝排放 岩石滩排放时困扰拍门的问题是石头垃圾场塞使拍门不能完全关闭;或堆积在拍门前面，使之无法开启。在这些地区使用橡胶缓闭逆止阀（橡胶鸭嘴阀）后将会彻底解决这些问题并可免维护。
鸭嘴阀图例3
机场/高速公路排水
橡胶缓闭逆止阀（橡胶鸭嘴阀）用于大面积排水，同时可防止倒流。如飞机场高速公路和停车场。橡胶缓闭逆止阀也可以用于有毒的碳氢化合物处理厂的排放。
鸭嘴阀图例4
下水道排放
橡胶缓闭逆止阀（橡胶鸭嘴阀）可以防止在多雨时，城市内河污水从下水道倒灌到城市街道。
鸭嘴阀图例5
污水池排放
橡胶缓闭逆止阀也可以用于防止从预埋池的一个阶段倒流入另一阶段，全橡胶的整体结构没有任何金属部件，使用于未经处理的污水中，橡胶缓闭逆止阀的动作不会受如塑料、树枝或丝织等垃圾的影响。
气味阻隔
在管道内安装橡胶缓闭逆止阀可以阻止污水或有味液体的气味扩散，并可以随时排水。
鸭嘴阀图例6
鸭嘴阀图例7
RTX-05 系列、RTX-10系列
是在下水道中安装的理想产品 在颗粒状环境下达到密封
最小的底部净距要求 可提供套接式或法兰连接式设计
轻型的、全弹性橡胶设计 平底式设计，适用于除内置式，镶嵌式以外的场合
注：橡胶缓闭逆止阀（橡胶鸭嘴阀）是为了安装于现有的构造物中而设计的，是用在污水系统中的理想产品，极低的水头损失并不受生锈、腐蚀或缺少润滑的影响。依靠内部管线的压力和外部背压来控制阀门的启闭。
RTX-05 系列、RTX-10系列鸭嘴阀 结构图
| 管道内径A | 高度H | 长度L | 法兰外径C |
| 50 | 47 | 125 | 150 |
| 80 | 72 | 138 | 188 |
| 100 | 97 | 175 | 225 |
| 150 | 147 | 275 | 275 |
| 200 | 197 | 313 | 338 |
| 250 | 247 | 388 | 400 |
| 300 | 297 | 463 | 485 |
| 350 | 344 | 550 | 525 |
| 管道内径A | 高度H | 长度L | 法兰外径C |
| 400 | 397 | 575 | 588 |
| 450 | 444 | 600 | 625 |
| 500 | 494 | 800 | 688 |
| 600 | 594 | 925 | 800 |
| 700 | 694 | 1025 | 969 |
| 900 | 894 | 1175 | 1150 |
| 1000 | 998 | 1225 | 1325 |
| 1200 | 1188 | 1300 | 1488 |
ENINEX-06 系列、ENINEX-07系列
ENINEX-06 系列、ENINEX-07系列鸭嘴阀 结构图1
ENINEX-06 系列、ENINEX-07系列鸭嘴阀 结构图2
| 管道外形A×B（独立型） | 高度上H | 长度H |
| 300×150 | 515 | 565 |
| 300×200 | 550 | 650 |
| 400×250 | 675 | 650 |
| 500×300 | 825 | 825 |
| 600×350 | 925 | 975 |
RTX-05 系列、RTX-10系列
100%弹性橡胶结构 不会生锈或腐蚀
不会变形或在开启及关闭状态时冻结 为客户的特殊要求定
免除倒流 05系列为套接式;10系列为灰浆管道式
注：橡胶缓闭逆止阀（橡胶鸭嘴阀）卡箍的内径应与连接管道的外径正确的匹配。
橡胶缓闭逆止阀（橡胶鸭嘴阀）用钢制或不锈钢的套箍在连接管道上。
按标准，18＂以上（450mm）的橡胶缓闭逆止阀是半弧型的。
结构图
| 管道A | 长度L | 高度H | 套入深度C |
| 57 | 150 | 100 | 25 |
| 89 | 225 | 140 | 40 |
| 108 | 300 | 200 | 40 |
| 133 | 390 | 255 | 50 |
| 159 | 400 | 265 | 50 |
| 219 | 415 | 325 | 50 |
| 273 | 540 | 425 | 75 |
| 325 | 565 | 515 | 115 |
| 337 | 650 | 550 | 100 |
| 426 | 650 | 675 | 125 |
| 480 | 750 | 725 | 150 |
| 530 | 825 | 825 | 200 |
| 管道A | 长度L | 高度H | 套入深度C |
| 630 | 975 | 925 | 200 |
| 750 | 975 | 925 | 200 |
| 820 | 1200 | 1325 | 250 |
| 920 | 1225 | 1625 | 250 |
| 1020 | 1225 | 1625 | 250 |
| 1230 | 1475 | 1950 | 250 |
ENINEX-11系列
是在下水道中安装的理想产品 在颗粒状环境下达到密封
最小的底部净距要求 可提供套接式或法兰连接式设计
轻型的、全弹性橡胶设计 平底式设计，适用于除内置式，镶嵌式以外的场合
注：橡胶缓闭逆止阀（橡胶鸭嘴阀）是为了安装于现有的构造物中而设计的，是用在污水系统中的理想产品，极低的水头损失并不受生锈、腐蚀或缺少润滑的影响。依靠内部管线的压力和外部背压来控制阀门的启闭。
ENINEX-11系列 结构图
| 管道外径A | 套入深度C | 法兰尺寸 | 法兰外径F | 长度L | 高度H |
| 108 | 40 | 100 | 225 | 250 | 200 |
| 159 | 50 | 150 | 275 | 350 | 290 |
| 219 | 50 | 200 | 340 | 440 | 390 |
| 273 | 75 | 250 | 400 | 540 | 475 |
| 325 | 100 | 300 | 475 | 650 | 560 |
| 426 | 125 | 400 | 590 | 800 | 750 |
| 530 | 200 | 500 | 690 | 1050 | 925 |
| 630 | 200 | 600 | 800 | 1150 | 1075 |
| 720 | 225 | 750 | 970 | 1400 | 1375 |
| 920 | 250 | 900 | 1150 | 1625 | 1725 |
| 1020 | 250 | 1050 | 1325 | 1500 | 1775 |
| 1230 | 250 | 1200 | 1500 | 1625 | 1950 |
型号及安装方式 选择
型号 |
名称 | 安装 | 示意图 |
X05 |
套接式 | 安装在排水管的出口。 配置：橡胶缓闭逆止阀（橡胶鸭嘴阀） 不锈钢卡箍 |
 |
X06 |
安装板式 | 安装在出水口末端构筑物上。 配置：橡胶缓闭逆止阀（橡胶鸭嘴阀） 安装板 |
 |
X07 |
法兰式 | 安装在排水管带法兰出口末端，法兰为方形和圆形两种。 配置：橡胶缓闭逆止阀（橡胶鸭嘴阀） 压环 |
 |
X08S |
内置式 | 安装在城市雨水、污水和系统出口末端。 配置：橡胶缓闭逆止阀（橡胶鸭嘴阀） |
 |
X09 |
镶嵌式 | 安装在城市雨水、污水和系统出口末端。 配置：橡胶缓闭逆止阀（橡胶鸭嘴阀） |
 |
X10 |
灰浆管道式 | 安装于灰浆管道的末端。 配置：橡胶缓闭逆止阀（橡胶鸭嘴阀） |
 |
订购注意事项：
橡胶缓闭逆止阀（橡胶鸭嘴阀）产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐橡胶缓闭逆止阀（橡胶鸭嘴阀）说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
