倒吊【置】桶式蒸汽疏水阀

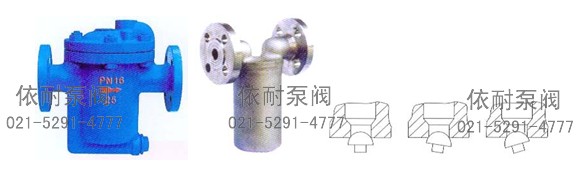

产品介绍
“银球牌”倒吊【置】桶式蒸汽疏水阀是机械型疏水阀中最坚固的疏水阀之一。它的优点是；不怕水击，能连续排不冷凝气体，抗污性能好；所有内件都是不锈钢制造，耐磨损.抗腐蚀；球形阀芯和阀座是线接触，密封性能好，使用寿命长；间断排水和连续排水，能排接近饱和温度冷凝水，使加热设备达到较佳工作效率。倒置桶式蒸汽疏水阀的阀座处于水封的保护下，工作时无蒸汽泄漏，节能效果好。
主要部件材料和性能参数表
| 零部件材料 | 阀体.阀盖 | WCB.304.316 | 性能参数 | 最低工作压力 | 0.05Mpa |
| 吊桶.杠杆 | 不锈钢 | 最小过冷度 | 3℃ | ||
| 过滤网 | 不锈钢 | 最高允许背压率 | 85％ | ||
| 阀座.阀芯 | 不锈钢 | 最高允许温度 | 425℃ |
工作原理
倒吊【置】桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差原理工作的。它是由一个开口向下的倒置桶为液位敏感件，倒置桶连接杠杆，克服蒸汽压力开关疏水阀。装置刚启动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒置桶内，倒置桶产生向上浮力，倒置桶连接杠杆带动阀芯关闭阀门。倒置桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽变成凝结水，倒置桶失去浮力向下沉，倒置桶连接杠杆带动阀芯开启阀门。当蒸汽再进入倒置桶内，阀门再次关闭，循环工作，间断排水。
订货选型条件

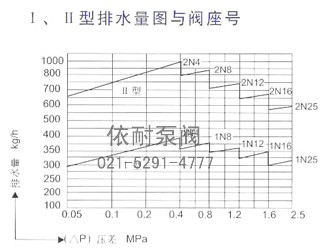

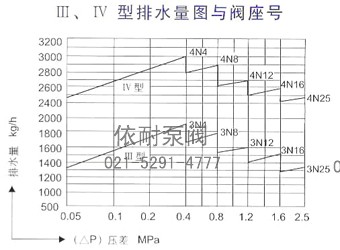

★ 用户根据用汽设备的最大耗汽量乘选用倍率【2-3倍】为最大凝结水量来确定疏水阀的排水量。
★ 疏水阀的最高工作压差【即阀前工作压力减去阀后背压】，有背压要注明。
★ 疏水阀的最高工作温度。
★ 连接方式，连接通径。
★ 阀体材料。

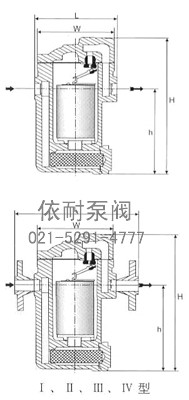

| 型号 | 公称通径 mm |
连接方式 | 材料 | 外形尺寸 | |||
| L | H | h | W | ||||
| （881）] CS15Y-15C 25-Ⅰ |
15 | 螺纹 | WCB | 128 | 176 | 106 | 98 |
| 20 | 128 | 176 | 106 | 98 | |||
| 25 | 128 | 176 | 106 | 98 | |||
| (882) CS15Y-15C 25-Ⅱ |
15 | 螺纹 | WCB | 166 | 236 | 138 | 150 |
| 20 | 166 | 236 | 138 | 150 | |||
| 25 | 166 | 236 | 138 | 150 | |||
| (883) CS15Y-15C 25-Ⅲ |
25 | 螺纹 | WCB | 198 | 306 | 186 | 182 |
| 32 | 198 | 306 | 186 | 182 | |||
| 40 | 198 | 306 | 186 | 182 | |||
| （884） CS15Y-15C 25-Ⅳ |
32 | 螺纹 | WCB | 230 | 368 | 220 | 203 |
| 40 | 230 | 368 | 220 | 203 | |||
| 50 | 230 | 368 | 220 | 203 | |||
| (881F) CS45Y-15C 25-Ⅰ |
15 | 法兰 | WCB | 160 | 176 | 106 | 98 |
| 20 | 160 | 176 | 106 | 98 | |||
| 25 | 160 | 176 | 106 | 98 | |||
| (882F) CS45Y-15C 25-Ⅱ |
15 | 法兰 | WCB | 210 | 230 | 138 | 150 |
| 20 | 210 | 230 | 138 | 150 | |||
| 25 | 210 | 230 | 138 | 150 | |||
| (883F) CS45Y-15C 25-Ⅲ |
25 | 法兰 | WCB | 260 | 306 | 186 | 182 |
| 32 | 260 | 306 | 186 | 182 | |||
| 40 | 260 | 306 | 186 | 182 | |||
| 50 | 260 | 306 | 186 | 182 | |||
| (884F) CS45Y-15C 25-Ⅳ |
32 | 法兰 | WCB | 290 | 368 | 220 | 203 |
| 40 | 290 | 368 | 220 | 203 | |||
| 50 | 290 | 368 | 220 | 203 | |||
| (1810) CS15Y-16P 25P-Ⅰ |
15-25 | 螺纹 | 304/316 | 120 | 183 | 160 | 80 |
| (1810F) CS45Y-16P 25P-Ⅰ |
15-25 | 法兰 | 304/316 | 150 | 218 | 160 | 80 |
| 【括号内为国外对应型号】法兰连接按HG20592-97.HG20615-97或用户要求制造 | |||||||
订购注意事项：
倒吊【置】桶式蒸汽疏水阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐倒吊【置】桶式蒸汽疏水阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
