热动力圆盘式蒸汽疏水阀

产品介绍

圆盘式蒸汽疏水阀是根据热动力学原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。该阀间断性排水，每次排放动作均以蒸汽用量的3％作为工作动力，漏汽率≤3％，工作频繁.噪音大，最高背压率≤50％

工作原理

圆盘式蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速快，使阀片上下产生压差。阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽，压力等级相同，阀片上面压力大于下面的压力，所以阀片关闭阀口。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失，凝结水靠工作压力又一次推开阀片，凝结水又继续排放，循环工作，间断性排水。

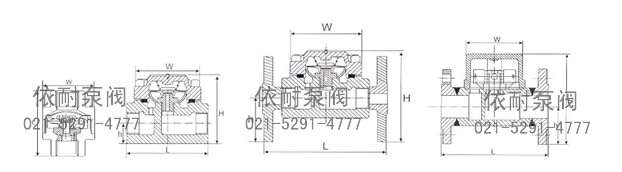

型号规格与外型尺寸表

型号	公称通径 mm	连接方式	阀体材料	最高允许温度℃	外形尺寸
型号	公称通径 mm	连接方式	阀体材料	最高允许温度℃	L	H	h	W
YBS19Cr CS19W-40Cr	8	内螺纹	3cr13	425	49	62	40	-
YBS19Cr CS19W-40Cr	10	内螺纹	3cr13	425	49	62	40	-
CS19H-16C CS19H-25 CS69H-25	15	内螺纹承插焊	WCB	425	80	100	60	60
	20		WCB	425	90	100	70	60
	25		WCB	425	100	130	80	65
CS49H-16C CS49H-25	15	法兰	WCB	425	150	100	60	60
	20		WCB	425	150	120	70	60
	25		WCB	425	160	130	80	65
CS19W-40Cr CS69W-40Cr	15	内螺纹承插焊	3cr13	425	80	100	60	60
	20		3cr13	425	90	120	70	60
	25		3cr13	425	100	130	80	65
CS49W-40Cr	15	法兰	3cr13	425	150	100	60	60
	20		3cr13	425	150	120	70	60
	25		3cr13	425	160	130	80	65
法兰连接按HG20592-97.HG20615-97或用户要求制造

订购注意事项：

热动力圆盘式蒸汽疏水阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐热动力圆盘式蒸汽疏水阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
