SH系列过热蒸汽疏水阀
SH系列过热蒸汽疏水阀
产品介绍
SH系列双金属片蒸汽疏水阀足过热或低负荷工况下的理想疏水阀，其使用寿命久于其他类型的疏水阀。最大工作压力：62kg/cm2,最大排量5,134kg/h
优点
紧凑、重量轻、适用于高温、适用于高压、过热工况下使用寿命长、容易在线维修、具有故障开启功能、耐水击、具有多种接管和连接规格、内置过滤器、启动负荷大、静音排水、对连接管的长短不敏感、耐腐蚀不锈钢材料(SH-900型)。
SH系列双金属片疏水阀能在过热工况下进行大负荷启动疏水。独特的双金属部件可以在过热蒸汽进入疏水阀之前严密关闭疏水阀，防止损失蒸汽。SH系列装有钛阀瓣和阀座，在过热蒸汽系统的恶劣工况下，能确保很长的使用寿命。
技术特性
这种蒸汽疏水阀足依耐泵阀双金属型的，型号为……。疏水阀用熔模铸造碳钢(SH600型)成熔模铸造不锈钢(SH900型)制成，带内置不锈钢过滤器，可以在线维修。蒸汽疏水阀装有叠层镍铬双金属机构和钛阀瓣阀座，能在规定压力温度范围内用于低负荷过热工况。
最高操作条件
最高允许压力 (容器设计)：
SH一600型：400℃下，41kg/cm2，表压
SH一900型：482℃下，62kg/cm2，表压
最高操作压力：
SH一600型：600Psi (41kg/cm2), 表压
SH一900型：900Psi (62kg/cm2), 表压
建议最低使用压力：
SH一600型：200Psi,(14kg/cm2)，表压
SH一900型：200Psi,(14kg/cm2)，表压

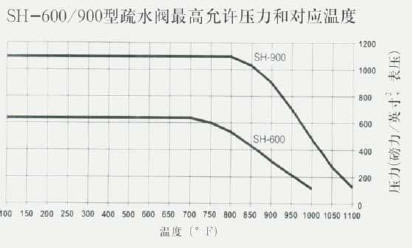

SH-600/900型疏水阀最高允许压力和对应温度
接管
SH-600型：美国标准锥管螺纹管(NPT),英国标准螺纹管(BSPT),承插焊或法兰连接。
SH-900型：承插焊、对接焊和法兰连接。
材质
SH—600型：
阀体和阀盖：美国材料试验学会标准ASTM A216 WCB
阀瓣和阀座：钛
机构：镍—铬和不锈钢
过滤器：不锈钢
SH一900型：
阀体和阀盖：美国材料试验学会标准ASTM A351 CF8M
阀瓣和阀座：钛
机构：镍—铬和不锈钢
过滤器：不锈钢
结构尺寸

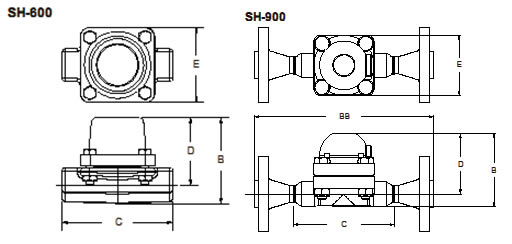

SH系列过热蒸汽疏水阀 外形尺寸图
| 型号 | SH-600 | SH-900 | ||
| 接管 | 英寸 | 毫米 | 英寸 | 毫米 |
| 1/2,3/4 | 15,20 | 1/2,3/4,1 | 15,20,25 | |
| ”B”高度 | 3-1／2 | 9l | 4-1／2 | 115 |
| ”C”接管端面最人间距 | 4-5／8 | 117 | 6-1/4 | 158 |
| ”D”接管中心线至疏水阀顶 | 2-13/16 | 72 | 3-3／4 | 95 |
| "E"宽度 | 3-1/8 | 79 | 3-3／4 | 95 |
| *”BB” | -- | -- | 11—1/8* | 282* |
| 重量,磅(于克) | 5(2．3) | 10(4．4) | ||
订购须知
选型：
应根据经验或公司销售人员帮您选型。选则主要依据：
1．凝结水负荷kg/h(确定排量)；
2．所选用的安全系数，一般为2—3之间；
3．压差 MPa；
4.最大允许压力MPa。
订购:
1、给出型号；
2、给出连接尺寸(如果要求法兰连接,请给出详细的法兰类型).
排量表

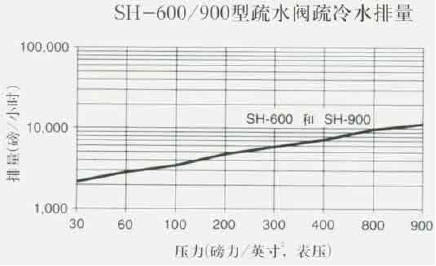

SH-600/900型疏水阀疏冷水排量
订购注意事项：
SH系列过热蒸汽疏水阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐SH系列过热蒸汽疏水阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
