钟形浮子（倒吊桶）式蒸汽疏水阀
ESH5F/ES8NF ES5/ESH5/ES8N/ES8B

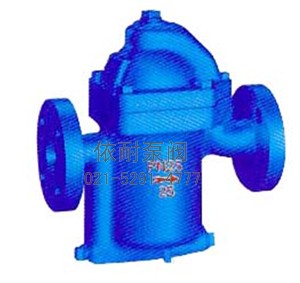

钟形浮子（倒吊桶）式蒸汽疏水阀

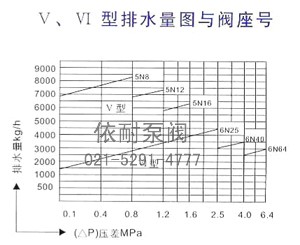

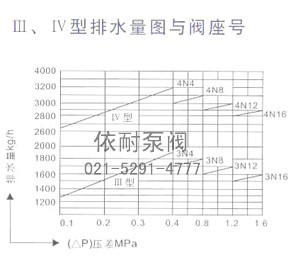

排量图 →工作压力差MPa
型号规格与外型尺寸表
| 型号 | 通径 mm | 工作压力 【mpa】 | 连接方式 | 阀体材料 | 外型尺寸 | |||
| L | H | H1 | H2 | |||||
| CS15Y-16C-Ⅲ [ER105] | 15-25 | 0.1-1.6 | 螺纹 | WCB | 200 | 292 | 135 | - |
| CS45Y-16C-Ⅲ [ER105] | 15-50 | 0.1-1.6 | 法兰 | WCB | 270 | 292 | 135 | - |
| CS45Y-16C-Ⅳ [ER100] | 15-50 | 0.1-1.6 | 法兰 | WCB | 320 | 352 | 162 | - |
| CS45Y-16C-Ⅳ [ER116] | 15-50 | 0.1-1.6 | 法兰 | WCB | 320 | 352 | 162 | - |
| CS45Y-16C-Ⅴ [ER120] | 40-80 | 0.1-1.6 | 法兰 | WCB | 420 | 435 | 215 | - |
| CS45Y-25-Ⅵ [ER25] | 15-50 | 0.1-2.5 | 法兰 | WCB | 380 | 382 | 182 | 350 |
| CS45Y-40-Ⅵ [ER25] | 15-50 | 0.1-4.0 | 法兰 | WCB/WC6 | 380 | 382 | 182 | 350 |
| CS45Y-64-Ⅵ [ER25] | 15-50 | 0.1-6.4 | 法兰 | WCB/WC6 | 380 | 382 | 182 | 350 |
| CS65Y-25-Ⅵ [ER25] | 15-50 | 0.1-2.5 | 承焊 | WCB | 380 | 382 | 182 | 350 |
| CS65Y-40-Ⅵ [ER25] | 15-50 | 0.1-4.0 | 承焊 | WCB/WC6 | 380 | 382 | 182 | 350 |
| CS65Y-64-Ⅵ [ER25] | 15-50 | 0.1-6.4 | 承焊 | WCB/WC6 | 380 | 382 | 182 | 350 |
| 【括号内为国外相对应型号】法兰连接按HG20592-97.HG20615-97标准或用户要求制造 | ||||||||
产品介绍
“银球牌”钟型浮子式蒸汽疏水阀是机械型疏水阀中优秀的疏水阀之一，它的优点是；采用先进的双阀座压差结构关闭系统，体积小排量大，能间歇排放，也能连续排放，适应范围广；钟型浮子不怕水击，工作性能可靠，使用寿命长，能排接近饱和温度凝结水，使加热设备达到较佳工作效率；钟型浮子式疏水阀的阀座处于水密封的保护下，工作时于新鲜蒸汽泄漏，节能效果好。 该阀适用于高压加热设备的疏水和高温高压蒸汽管网的阻汽排水，性能优越。
主要部件材料和性能参数表
| 零部件材料 | 阀体.阀盖 | WCB | 性能参数 | 最高工作压差 | 6.5Mpa |
| 钟型浮子 | 奥氏体不锈钢 | 最小过冷度 | 0-3℃ | ||
| 过滤网 | 奥氏体不锈钢 | 允许背压率 | 85％ | ||
| 阀座.阀芯 | 不锈合金钢 | 最高允许温度 | 425℃.550℃ |
工作原理
钟型浮子式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理，采用先进的双阀座压差结构关闭系统。装置刚启动时，管道内出现空气和低温水，此时钟型浮子没有浮力，疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入钟型浮子内，钟型浮子产生向上浮力，钟型浮子连带小阀芯关闭小阀座，使大阀芯产生压差，迅速推向大阀座，关闭疏水阀。 钟型浮子上开有一小孔，能排空气，当一部份蒸汽从小孔排出，另一部分蒸汽变成凝结水，钟型浮子失去浮力向下沉，连带小阀芯开启小排量，开关闭反向密封，使大阀芯产生压差，开启大阀座而获得大排量。循环工作，间断排水，也能连续排放，不怕水击，能承受高温高压。
订货选型条件
★ 用户根据用汽设备的最大耗汽量乘选用倍率【2-3倍】为最大凝结水量来确定疏水阀的排水量。
★ 疏水阀的最高工作压差【即阀前工作压力减去阀后背压】，有背压要注明。
★ 疏水阀的最高工作温度。
★ 连接方式，连接通径。
★ 阀体材料。
特点及性能
1.对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2.无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时钢性碰撞，关闭十分可靠，寿命长久。
3.内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4.背压率高90％。
5.汽水分离可靠：（水汽经U型通道从阀下部进入），阀内始终处于水封状态，有效阻止蒸汽泄漏。
6.敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。（非凝结性的高温空气也可排除）
用途
钟形浮子（倒吊桶）式蒸汽疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

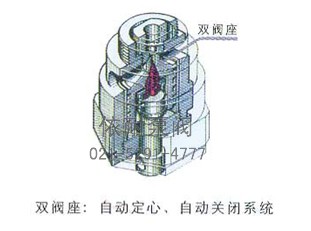

耐磨损的SCCV关闭方式
SCCV关闭系统是自动定心，自动关闭系统（Self Closing and Cente-ring Valve System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损
主要外形及连接尺寸
产品型号 Produstion Type |
公称通径 DN Nominal Diameter |
连接 方式 |
使用压力 范围 (MPa) |
最高允许温度℃ Max Vouchsafement Temperature |
阀体材质 Material Of Body |
外形尺寸（mm） External Dimensions |
|||
| L | H1 | H2 | W | ||||||
| ES5 (CS15H-3/7/11/16) |
15/20/25 | 内螺纹 ZG1/2～1 |
0.01～0.3/0.7/1.1/1.6 | 350 | ZG1Cr 18Ni9Ni |
138 | 72 | 94 | 103 |
| ESH5 (CS15H-3/7/11/16P) |
15/20/25 | 内螺纹 ZG1/2～1 |
0.01～0.3/0.7/ 1.1/1.6/2.1 |
350 | ZG1Cr 18Ni9Ni |
138 | 72 | 94 | 103 |
| ESH5F (CS45H-3/7/11/16P) |
15/20/25 | 法兰 Flange |
0.01～0.3/0.7/ 1.1/1.6/2.1 |
350 | WCB | 210 | 72 | 94 | 103 |
| ES8B (CS15H-5/8/16) |
15/20/25 | 内螺纹 ZG1/2～1 |
0.01～0.5/0.8 /1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8N (CS15H-5/8/16) |
15/20/25 | 内螺纹 ZG1/2～1 |
0.01～0.5/0.8 /1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8BF (CS45H-5/8/16) |
15/20/25 | 法兰 Flange |
0.01～0.5/0.8 /1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES8NF (CS45H-5/8/16) |
15/20/25 | 法兰 Flange |
0.01～0.5/0.8 /1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES10 (CS15H-8/12/16) |
20～40 | 内螺纹 ZG1/2～1 |
0.01～0.8/1.2 /1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
| ES10F (CS45H-8/12/16) |
15～25 32～50 |
法兰 Flange |
0.01～0.8/1.2 /1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
| ES12N (CS45H-16) |
15～25 32～50 |
法兰 Flange |
0.01～1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
订购注意事项：
ESH5F/ES8NF/ES5/ESH5/ES8N/ES8B钟形浮子（倒吊桶）式蒸汽疏水阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐ESH5F/ES8NF/ES5/ESH5/ES8N/ES8B钟形浮子（倒吊桶）式蒸汽疏水阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
