CS1/41H自由浮球式蒸汽疏水阀
CS41H CS11H自由浮球式蒸汽疏水阀

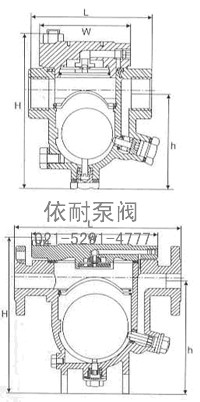

CS1/41H自由浮球式蒸汽疏水阀 外形尺寸图

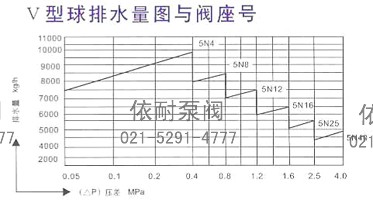

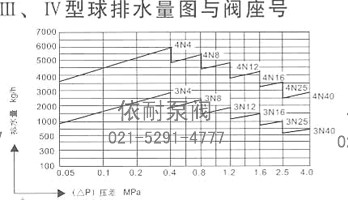

排量图 →工作压力差MPa
产品介绍
自由浮球式蒸汽疏水阀是目前先进的蒸汽疏水阀之一。我公司引进国外先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差小于直径的千分之二，浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，没有固定磨损点，使用寿命很长。 “银球牌” 自由浮球式蒸汽疏水阀内部安装全自动排气装置，可迅速排除不凝结气体，防止产生气阻，感温元件为内置排空气阀，符合国家要求的自动排空气功能标准，膜盒坚固，非常灵敏，工作质量高，能延长自由浮球式蒸汽疏水阀的整体使用寿命。产品技术质量和制造工艺达到国际上同类产品的最高水平。自由浮球式蒸汽疏水阀不受压力.温度.冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到较佳工作效率。 该产品是石油.化工.印染.制药.造纸.食品等工业加热设备理想的疏水阀，特别是条件要求高的滚筒式烘干【带虹吸管型】设备，更是工作性能最可靠的全自动疏水阀。
工作原理
自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚启动时，管道内出现空气和低温冷凝水，膜盒自动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和和温度之前，膜盒自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
概述
自由浮球式蒸汽疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。自由浮球式蒸汽疏水阀的主要工作原理是根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。广泛适用于各种蒸汽管道上。
结构特点
1.能连续排水、性能稳定、排水量大、漏水小。
2.能排连续饱和水，至使设备凝结水滞存量较少。升温快、加热温度稳定。
3.有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
主要部件材料和性能参数表
| 零 部 件 材 料 | 阀体.阀盖 | HT200.WCB | 性 能 参 数 | 最低工作压力 | 0.01Mpa |
| 浮球 | 不锈钢 | 最小过冷度 | 0℃ | ||
| 隔罩.过滤网 | 不锈钢 | 有负荷漏汽率 | 0 | ||
| 阀座 | 铬不锈钢 | 节能效果 | 15-40％ | ||
| 膜盒 | 不锈钢 | 最高允许背压率 | 85％ | ||
| 垫片 | 不锈钢金属缠绕垫 | 最高允许温度 | 铸铁200℃；铸钢425℃ |
| 主要零件 Main Part | 材料 Materal |
| 阀体 Body | 碳钢 Carbon Steel |
| 阀盖 Donnet | 碳钢 Carbon Steel |
| 阀座 Seat | 不锈钢 Atainless Steel |
| 过滤器 Percolator | 不锈钢 Atainless Steel |
主要外形及连接尺寸
| 尺寸 Dimensions | 型号Type | CS11H-16C | |||||
| 口径DN | 15 | 20 | 25 | 32 | 40 | 50 | |
| L | 150 | 150 | 150 | 270 | 280 | 290 | |
| H | 195 | 195 | 195 | 250 | 290 | 300 | |
| H1 | 103 | 103 | 103 | 108 | 108 | 108 | |

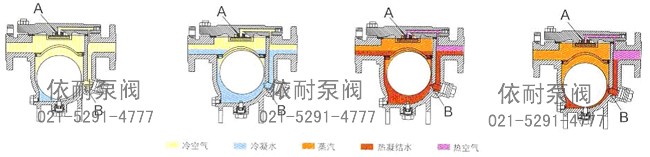

工作原理图
1. 当设备刚启动时，疏水阀是凉的，膜盒感温元件收缩，阀口【A】开放，连续排出初始空气，实现快速启动。
2. 当冷凝水进入疏水阀时，空气从阀口【A】排出，浮球随冷凝水液位上升，冷凝水从阀口【B】排出。
3. 当热凝水及蒸汽进入疏水阀时，膜盒内感温液体受热膨胀，带动阀芯关闭阀口【A】，浮球随凝结水液位调节阀口【B】，排出热凝水。
4. 当没有凝结水进入疏水阀时，浮球随液位下降关闭阀口【B】，由于阀口【B】总是在凝结水位以下，形成水封，无蒸汽泄漏。
型号规格与外型尺寸表
| 型号 | 公称压力 DN[mm] |
连接方式 | 阀体材料 | 长 | 总高 | 中心高 | 宽 | 重量 |
| L | H | h | W | kg | ||||
| CS11H-16-Ⅰ | 15 | 螺纹 | HT200 | 120 | 150 | 98 | 82 | 3 |
| 20 | 150 | 98 | 3 | |||||
| 25 | 155 | 101 | 3.5 | |||||
| CS11H-16-Ⅱ | 15 | 螺纹 | HT200 | 150 | 190 | 122 | 110 | 5 |
| 20 | 190 | 122 | 5.5 | |||||
| 25 | 195 | 125 | 6 | |||||
| CS41H-16-Ⅱ | 15 | 法兰 | HT200 | 230 | 210 | 135 | 160 | 10 |
| 20 | 210 | 135 | 11 | |||||
| 25 | 215 | 138 | 12 | |||||
| CS41H-16-Ⅲ | 25 | 法兰 | HT200 | 270 | 270 | 188 | 204 | 19 |
| 40 | 280 | 285 | 195 | 22 | ||||
| 50 | 290 | 290 | 200 | 24 | ||||
| CS41H-16-Ⅳ | 40 | 法兰 | HT200 | 350 | 330 338 |
256 256 |
253 | 45 48 |
| 50 | ||||||||
| CS41H-16-Ⅴ | 50 | 法兰 | HT200 | 460 | 438 | 303 | 310 | 64 |
| 65 | 438 | 303 | 66 | |||||
| 80 | 438 | 303 | 68 | |||||
| 100 | 438 | 303 | 70 | |||||
| CS11H-16C-Ⅰ | 15 | 螺纹 | WCB | 120 | 150 | 98 | 82 | 3 |
| 20 | 150 | 98 | 3 | |||||
| 25 | 155 | 101 | 4 | |||||
| CS41H-16C-Ⅰ | 15 | 法兰 | WCB | 170 | 150 | 98 | 95 105 115 |
4 |
| 20 | 190 | 155 | 98 | 4.5 | ||||
| 25 | 210 | 160 | 101 | 5 | ||||
| CS11H-16C-Ⅱ | 15 | 螺纹 | WCB | 150 | 190 | 122 | 110 | 5.5 |
| 20 | 190 | 122 | 6 | |||||
| 25 | 195 | 125 | 7 | |||||
| CS41H-16C-Ⅱ CS41H-25-Ⅱ CS41H-40-Ⅱ |
15 | 法兰 | WCB | 230 | 210 | 130 | 156 | 10 |
| 20 | 210 | 130 | 11 | |||||
| 25 | 215 | 135 | 12 | |||||
| CS41H-16C-Ⅲ CS41H-25-Ⅲ CS41H-40-Ⅲ |
25 | 法兰 | WCB | 320 | 270 | 196 | 204 | 20 |
| 40 | 280 | 196 | 22 | |||||
| 50 | 290 | 196 | 23 | |||||
| CS41H-16C-Ⅳ CS41H-25-Ⅳ CS41H-40-Ⅳ |
32 | 法兰 | WCB | 350 | 330 | 256 | 253 | 48 |
| 40 | 330 | 256 | 48 | |||||
| 50 | 338 | 256 | 52 | |||||
| CS41H-16C-Ⅴ CS41H-25-Ⅴ CS41H-40-Ⅴ |
50 | 法兰 | WCB | 460 | 430 | 303 | 310 | 66 |
| 65 | 430 | 303 | 68 | |||||
| 80 | 430 | 303 | 70 | |||||
| 100 | 430 | 303 | 72 | |||||
| 法兰连接按HG20592-97.HG20615-97或用户要求制造 | ||||||||
订货选型条件
★ 用户根据用汽设备的最大耗汽量乘选用倍率【2-3倍】；为最大凝结水量来选疏水阀的排水量。
★ 疏水阀的最高工作压差【即阀前工作压力减去阀后背压】，有背压要注明。
★ 最高工作温度。
★ 连接方式，连接通径。
★ 阀体材料。
★ 滚筒式烘干【带虹吸管型】设备选用疏水阀时请注明；选用带防汽阻装置的疏水阀，避免产生汽锁。
订购注意事项：
CS1/41H自由浮球式蒸汽疏水阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐CS1/41H自由浮球式蒸汽疏水阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
