B41H/W保温闸阀
B41H/W保温闸阀
概述
保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门.
技术参数
产品名称 : B41H/W保温闸阀
型号： B41H/W
口径： 40～300mm
压力： 1.6MPa～2.5MPa
材质： 铸钢、不锈钢
设计与制造标准
设计与制造：GB12234
法兰尺寸：JB/T79 GB9113
压力温度：GB9131
结构长度：GB12221
对焊连接尺寸：---
检验与试验：GB13927

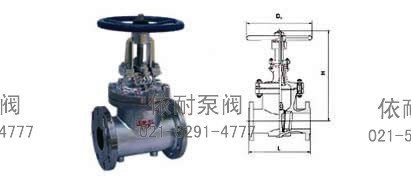

安装尺寸及重量
| GB 1.6Mpa | ||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
| D0 | 200 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 |
| GB 2.5Mpa | ||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
| D0 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 | 640 |
订购注意事项：
B41H/W保温闸阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐B41H/W保温闸阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
