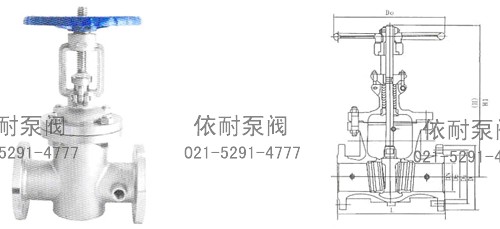

夹套保温闸阀系列
主要性能规范
| 型号 TYPE |
公称压力 Nominal Pressure PN(MPa)I |
试验压力 Test pressure (MPa) |
适用温度 Applicable temperature |
适用介质 Applicable medium |
保温套压力 Jacket pressure |
|
| shell | seal | ≤350 | 硝酸类 | ≤1.0 | ||
| BZ41W-16P.R | 1.6 | 2.4 | 1.8 | NlTRIC ACID | ||
| BZ41W-25P.R | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸类 | ≤1.0 |
| NlTRIC ACID | ||||||
主要连接尺寸和外形尺寸
| 型号 TYPE |
公称压力 Nominal pressure |
公称通径DN Nominal Diameter |
尺寸（mm） Dimensions | ||||||||||
| L | D | D1 | D2 | B-f | Z-Φd | H | D。 | ||||||
| BZ41W-19P.R | 1.6 | 40 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 310 | 200 | |||
| 50 | 250 | 180 | 145 | 120 | 18-3 | 4-18 | 358 | 240 | |||||
| 65 | 265 | 195 | 160 | 135 | 20-3 | 8-18 | 373 | 240 | |||||
| 80 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 435 | 280 | |||||
| 100 | 300 | 245 | 210 | 185 | 22-3 | 8-18 | 500 | 300 | |||||
| 125 | 325 | 280 | 240 | 210 | 24-3 | 8-23 | 614 | 320 | |||||
| 150 | 350 | 335 | 295 | 265 | 26-3 | 12-23 | 674 | 360 | |||||
| 200 | 400 | 405 | 355 | 320 | 30-3 | 12-25 | 818 | 400 | |||||
| 250 | 450 | 460 | 410 | 375 | 30-4 | 12-25 | 969 | 450 | |||||
| 300 | 500 | 520 | 470 | 435 | 34-4 | 16-25 | 1145 | 560 | |||||
| BZ41W-25P.R | 2.5 | 40 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 358 | 240 | |||
| 50 | 250 | 180 | 145 | 120 | 22-3 | 8-18 | 373 | 240 | |||||
| 65 | 265 | 195 | 160 | 135 | 22-3 | 8-18 | 435 | 280 | |||||
| 80 | 280 | 230 | 190 | 160 | 24-3 | 8-18 | 500 | 300 | |||||
| 100 | 300 | 270 | 220 | 188 | 28-3 | 8-25 | 614 | 320 | |||||
| 125 | 325 | 300 | 250 | 218 | 30-3 | 8-25 | 674 | 360 | |||||
| 150 | 350 | 360 | 310 | 278 | 34-3 | 12-25 | 818 | 400 | |||||
| 200 | 400 | 425 | 370 | 332 | 36-3 | 12-30 | 969 | 450 | |||||
| 250 | 450 | 485 | 430 | 390 | 40-4 | 12-30 | 1145 | 560 | |||||
| 300 | 500 | 550 | 490 | 448 | 44-4 | 16-34 | 1145 | 640 | |||||
订购注意事项：
夹套保温闸阀系列产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐夹套保温闸阀系列说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
