PZ673H/X/F气动刀形闸阀

PZ673H/X/F-6/10/16气动对夹式刀形闸阀
PZ673H/X/F-6/10/16气动对夹式刀形闸阀

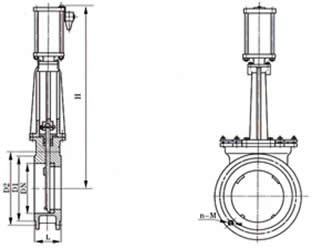

PZ673H/X/F-6/10/16气动对夹式刀形闸阀 外形尺寸图
PZ673H/X/F-6/10/16气动对夹式刀形闸阀 外形尺寸图

主要零件材料

体、盖　Body、Bonnet 闸板Disc 阀杆Stem 密封面　Sealing
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I		 碳钢、不锈钢
C.S、S.S		 不锈钢
S.S		 橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy

性能规范

公称压力（MPa）
Nominal Pressure		 壳体试验（MPa）
Shell Test		 密封试验（MPa）
Seal Test		 工作温度
Working Tempe ration		 适用介质
Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

外型尺寸和连接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 335 4- M 12 1.0 50 50 100 125 335 4- M 16
65 46 110 130 363 4- M 12 65 50 120 145 363 4- M 16
80 46 125 150 395 4- M 16 80 50 135 160 395 4- M 16
100 52 145 170 465 4- M 16 100 50 155 180 465 8- M 16
125 56 175 200 530 8- M 16 125 50 185 210 530 8- M 16
150 56 200 225 630 8- M 16 150 60 210 240 630 8- M 20
200 60 255 280 750 8- M 16 200 60 265 295 750 8- M 20
250 68 310 335 900 12- M 16 250 70 320 350 900 12- M 20
300 78 362 395 1120 12- M 20 300 80 368 400 1120 12- M 20
350 78 412 445 1260 12- M 20 350 90 428 460 1260 16- M 20
400 102 462 495 1450 16- M 20 400 100 482 515 1450 16- M 22
450 114 518 550 1600 16- M 20 450 120 532 565 1600 20- M 22
500 127 568 600 1800 16- M 20 500 130 585 620 1800 20- M 22
600 154 670 705 2300 20- M 22 600 140 685 725 2300 20- M 27
700 165 775 810 2500 24- M 22 700 165 800 840 2500 24- M 27
800 190 880 920 2800 24- M 27 800 190 898 950 2800 24- M 30
900 203 980 1020 3100 24- M 27 900 203 1005 1050 3100 28- M 30
1000 216 1080 1120 3400 28- M 27 1000 216 1115 1160 3400 28- M 30
1200 254 1295 1340 3600 32- M 30 1200 254 1325 1380 3600 32- M 36

订购注意事项：

PZ673H/X/F气动刀形闸阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐PZ673H/X/F气动刀形闸阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
