Z41T铜闸阀

Z41T铜闸阀
Z41T铜闸阀

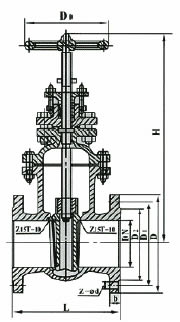

Z41T铜闸阀 外形尺寸图
Z41T铜闸阀 外形尺寸图

主要尺寸及重量

公称通径
DN（㎜） 		尺寸㎜ 重量
㎏
L D D1 D2 b Z-фd H Lo
系列1 系列2 系列3
40 165 165 - 130 100 80 16 4-ф14 300 160 -
50 180 178 180 140 110 90 16 4-ф14 345 180 17
65 195 190 - 160 130 110 16 4-ф14 376 180 20
80 210 203 210 185 150 125 18 4-ф18 417 200 27
100 230 229 230 205 170 143 18 4-ф18 460 200 50
125 255 254 - 235 200 175 20 8-ф18 525 240 70
150 280 267 280 260 225 200 20 8-ф18 567 240 95
200 330 292 330 315 280 255 22 8-ф18 705 320 150
250 380 330 450 370 335 310 24 12-ф18 800 320 200
300 420 356 500 435 395 362 24 12-ф23 886 400 280
350 450 381 550 485 445 412 26 12-ф23 968 400 360
400 480 406 600 535 495 462 28 12-ф23 1090 500 500
450 510 432 - 590 550 518 28 12-ф23 1175 500 590
500 540 457 700 640 600 568 30 12-ф23 1414 720 680
600 600 508 600 755 705 670 30 12-ф23 1593 720 951
700 660 610 - 860 810 775 30 12-ф23 1812 800 1950

订购注意事项：

Z41T铜闸阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Z41T铜闸阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
