阀门 > 止回阀 > H44F/H41F工程塑料止回阀

H44F/H41F工程塑料止回阀

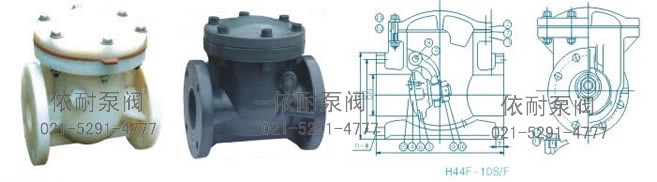

H44F工程塑料止回阀 外形尺寸图
H44F工程塑料止回阀 外形尺寸图

应用范围

材料Material 介质温度℃ Medium temperature 材料 Material 介质温度℃ Medium temperature
增强聚丙烯(RPP) -14℃~+100℃ 聚偏二氟乙烯(PVDF) -40℃~+140℃
聚氯乙烯(CPVC),ABS -20℃~+80℃ 氯化聚氯乙烯(CPVC) -20℃~+95℃

零件材质表

件号NO. 名称Name 材料Material 件号NO. 名称Name 材料Material
1 阀体 Body RPP.PVDF.PPH.ABS.UPVC.CPVC 9 螺帽 Nut RPP.PVDF.PPH.ABS.UPVC.CPVC
2 阀盖 Bonnet RPP.PVDF.PPH.ABS.UPVC.CPVC 10 填片 Packing RPP.PVDF.PPH.ABS.UPVC.CPVC
3 活板 Moving board RPP.PVDF.PPH.ABS.UPVC.CPVC 11 螺帽 Nut 不锈钢,钢
4 密封板托盘Sealing ring tray RPP.PVDF.PPH.ABS.UPVC.CPVC 12 填片Packing 不锈钢,钢
5 摆动肩 Swing axle RPP.PVDF.PPH.ABS.UPVC.CPVC 13 填片Packing PTFE(RPP,PVDF)
6 密封压紧 Compression sealing PTFE 14 螺帽Nut RPP.PVDF.PPH.ABS.UPVC.CPVC
7 上盖密封 Back seal PTFE(RPP.PVDF) 15 固定螺丝 Fixed screw RPP.PVDF.PPH.ABS.UPVC.CPVC
8 轴心idm RPP.PVDF.PPH.ABS.UPVC.CPVC 16 固定梢 Pin RPP.PVDF.PPH.ABS.UPVC.CPVC

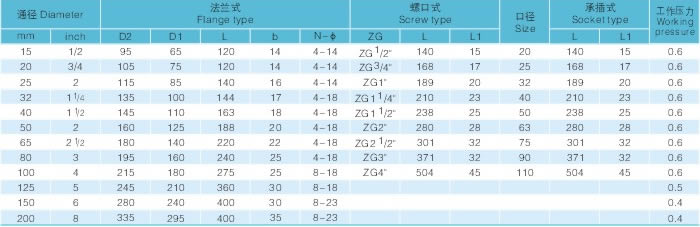

H44F工程塑料止回阀规格尺寸表

H44F工程塑料止回阀 规格尺寸表

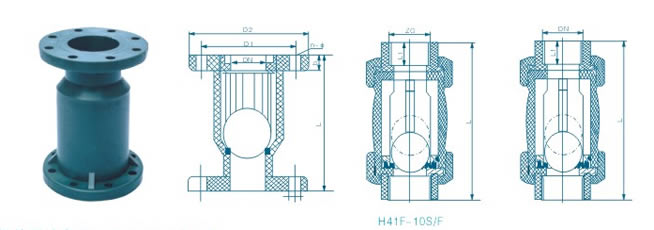

H41F工程塑料止回阀 外形尺寸图
H41F工程塑料止回阀 外形尺寸图

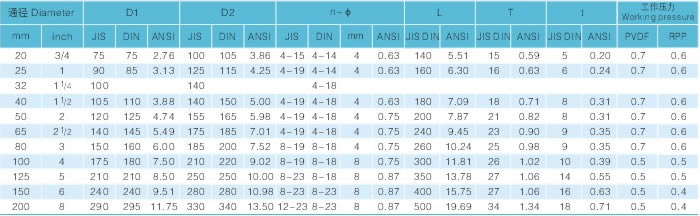

H41F工程塑料止回阀规格尺寸表

H41F工程塑料止回阀 规格尺寸表

订购注意事项:

H44F/H41F工程塑料止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐H44F/H41F工程塑料止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
