H64W黄铜焊接旋启式止回阀

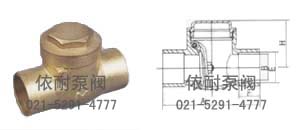

H64W黄铜焊接旋启式止回阀 外形尺寸图
技术规范
型号：H64W-16T
公称压力：1.6MPa
工作介质：水,油，气
工作温度：t≤100℃
焊接孔纹符合ANSI B16.18标准
规格尺寸
| DN | SIZE | A | B | H | E | F |
| 15 | 1/2 | 55 | 13 | 35 | 15.93 | 12.5 |
| 20 | 3/4 | 74.5 | 19 | 39.5 | 22.28 | 19 |
| 25 | 1 | 90.5 | 25 | 47.5 | 28.65 | 23 |
| 32 | 11/4 | 99.5 | 30 | 53 | 35 | 24.5 |
| 40 | 11/2 | 114.5 | 36 | 60 | 41.35 | 28 |
| 50 | 2 | 138.5 | 46 | 70 | 54.05 | 34 |
订购注意事项：
H64W黄铜焊接旋启式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐H64W黄铜焊接旋启式止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
