空排止回阀

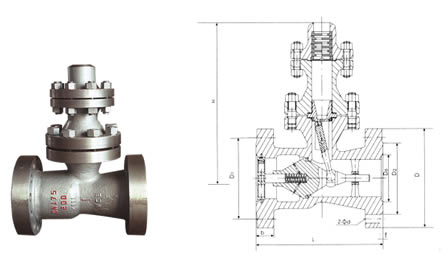

空排止回阀 外形尺寸图
用途
空排止回阀安装在火电机组的高压给大泵出口管道上，防止给水倒流，保护给水泵。该阀配合水泵最小流量自 动再循环旁阀工作，当给水泵在低负荷或者出口截门关闭状态时，自动再循环旁路阀应处于开启位置，以保证水泵 的安全运行。当空排止回阀开启时，再循环旁路阀就自动关闭。
结构特点
1、作为原理：打开出口阀，给水泵启动，给水达到一定的压力后，阀瓣在给水压力的作用下升一定的高度，推离阀 座，给水即流出。同时由于阀瓣的上升，带动连杆转动，拨动排空口阀片，使再循环的刀片式活门向下移动，关 闭排空口。当给水流量减少时，阀瓣下落，推动连杆拨开排空阀片，开启再循环门维持水泵最小的允许流量。当 停泵时，阀瓣自动下落，关闭阀口通道，防止高压水锤给水系统的破坏。
2、结构特点：
a、该阀配合再循环旁路阀工作，维持系统的安全运行。
b、主阀瓣上下移动，介质倒流时，借助介质压力及弹簧作用下关闭通道，此时旁路阀开启，当主阀瓣全开时，旁路 阀关闭。
c、阀瓣密封采用不锈钢堆焊而成，耐磨、抗擦伤性强，密封可靠。
d、阀门应垂直安装。
主要零件材料
| 零件名称 | 材料 |
| 阀体、连接法兰、排气法兰、法兰盖 | 碳素铸钢 |
| 导向轴、拔叉、轴套、滑块、排放套、排气盘 | 不锈钢 |
| 阀瓣、阀瓣体、阀瓣轴、连接叉 | 优质碳素钢 |
| 衬套 | 铸铝青铜 |
| 螺栓、螺母 | 优质碳素钢 |
主要性能规范
| 公称 压力 PN(MPa) | 试验压力 Ps(MPa) | 工作 压力 (MPa) | 适用 | 工作 温度 (℃) | |
| 强度 试验 | 密封 试验 | 介质 | |||
| 20．O | 30．O | 22．O | 20．0 | 水 | ≤160 |
主要连接尺寸
| DN | L | D | D1 | D2 | D6 | b | Z-d | f | f2 | H | 重量(kg) |
| 100 | 430 | 360 | 292 | 245 | 138 | 66 | 8-41 | 3 | 6 | 630 | 285 |
| 150 | 550 | 440 | 360 | 305 | 190 | 82 | 12-Ф48 | 3 | 6 | 650 | 510 |
| 175 | 610 | 475 | 3944 | 340 | 214 | 84 | 12-Ф48 | 3 | 6 | 685 | 700 |
| 225 | 900 | 580 | 483 | 418 | 268 | 100 | 12-Ф58 | 3 | 6 | 765 | 1105 |
| 250 | 900 | 670 | 572 | 508 | 319 | 110 | 16-Ф58 | 3 | 6 | 780 | 1330 |
订购注意事项：
空排止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐空排止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
