美标电站旋启式止回阀

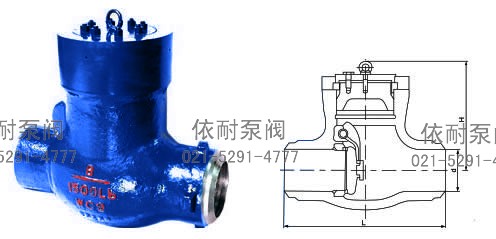

美标电站旋启式止回阀 外形尺寸图
美标电站旋启式止回阀 外形尺寸图

产品用途

磅级电站旋启式止回阀适用于Class1500~2500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。

主要零件材料

零件名称 材料牌号
阀体 WCB WC1 WC6 WC9
阀座 25 15Cr1MoA 12Cr1MoVA
阀瓣 WCB WCI WC6 WC9
摇杆 WCB WCI WC6 WC9
阀盖 25 15Cr1MoA 12Cr1MoVA
密封环 1Cr17Ni2 20Cr1MoVA
密封环 S软钢(增强柔性石墨) S软钢 F软钢

主要尺寸及重量

公称通径(in)
CL1500Lb
外形和连接尺寸(mm) 重量(Kg)
d L H
2 1/2 56 254 282 57
3 64 325 300 57
4 84 406 350 80
5 100 483 425 115
6 126 559 400 180
8 158 711 490 270
10 200 864 540 430
12 250 991 650 630
14 280 1067 710 1400
公称通径(in)
CL2000Lb
外形和连接尺寸(mm) 重量(Kg)
d L H
2 1/2 50 330 240 40
3 60 368 305 60
4 80 457 315 95
5 96 533 409 170
6 118 610 465 186
8 147 762 528 415
10 180 914 613 658
12 222 1041 680 1200
14 254 118 745 1638
公称通径(in)
CL2500Lb
外形和连接尺寸(mm) 重量(Kg)
d L H
3 54 368 297 44
4 70 457 385 110
5 86 533 410 130
6 104 610 455 192
8 130 762 557 466
10 162 914 615 730
12 210 1041 715 1120
14 234 1118 790 1495
16 264 1245 815 1950
18 304 1397 815 2400

订购注意事项:

美标电站旋启式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐美标电站旋启式止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
