H12H内螺纹、承插焊立式止回阀

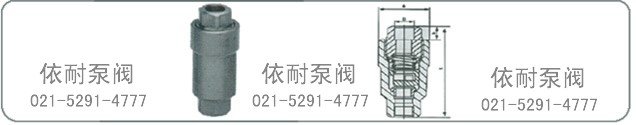

H12H-40 H12H-160 内螺纹立式止回阀、承插焊立式止回阀 外形尺寸图
内螺纹止回阀主要尺寸及重量
| 公称通径 DN(㎜) |
锥管螺纹 Rc(in) |
主 要 外 形 尺 寸 （㎜） | 重 量 （㎏） |
|||
| L | h | ф | ||||
| 系列1 | 系列2 | |||||
| 15 | 15 | 110 | 100 | 15 | 50 | 0.8 |
| 20 | 20 | 120 | 120 | 16 | 60 | 1.5 |
| 25 | 25 | 140 | 130 | 18 | 68 | 2.1 |
| 32 | 32 | 160 | 150 | 20 | 82 | 3.1 |
| 40 | 40 | 190 | 170 | 22 | 95 | 4.8 |
| 50 | 50 | 235 | 190 | 25 | 110 | 6 |
承插焊立式止回阀主要尺寸及重量
| 公称通径 DN(㎜) | 尺 寸 （㎜） | 重 量 | |||
| L | D | h | ф | （㎏） | |
| 15 | 110 | 22 | 15 | 50 | 0.8 |
| 20 | 120 | 28 | 16 | 60 | 1.5 |
| 25 | 140 | 34 | 18 | 68 | 2.1 |
| 32 | 160 | 42 | 20 | 82 | 3.1 |
| 40 | 190 | 50 | 22 | 95 | 4.8 |
| 50 | 235 | 61 | 25 | 110 | 6 |
订购注意事项：
H12H内螺纹、承插焊立式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐H12H内螺纹、承插焊立式止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
