HQ44X/HQ45X球形止回阀

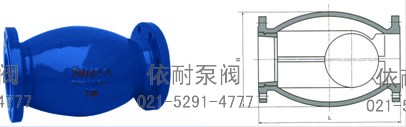

HQ44X单球微阻球形止回阀 外形尺寸图

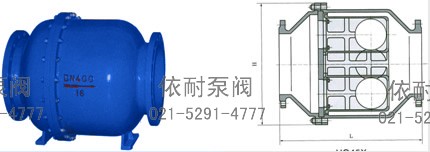

HQ45X双球微阻球形止回阀 外形尺寸图
用途及特点
HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀都是采用橡胶包皮球为阀瓣，他们的原理是在介质的作用下，可在阀体内的滑道上前后滚动，从而起到打开或关闭阀门。HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀主要特点是流量大，流阻压力损失小，密封性能好，消声关闭，可减小水击波。水平或垂直安装均可。微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
主要技术参数
| 型号 | 公称压力 （MPa） |
壳体试验 压力（MPa） |
密封试验 压力（MPa） |
阀体材料 | 球体材料 |
| HQ44/45-10 | 1.0 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 |
| HQ44/45-16 | 1.6 | 2.4 | 1.76 |
HQ44X单球球形止回阀主要外形尺寸
| HQ44X-10/16外形尺寸 | |||||||||
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(mm) | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
| H (mm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
| 连接尺寸 | 法兰连接尺寸PN1.0MPa按GB4216.4-84；PN1.6MPa按GB4216.5-84 | ||||||||
HQ45X双球球形止回阀主要外形尺寸
| HQ45X-10/16外形尺寸 | ||||||||||||
| 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H (mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
| 连接尺寸 | 法兰连接尺寸PN1.0MPa按GB4216.4-84；PN1.6MPa按GB4216.5-84 | |||||||||||
订购注意事项：
HQ44X/HQ45X球形止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐HQ44X/HQ45X球形止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
