H41X型消声止回阀

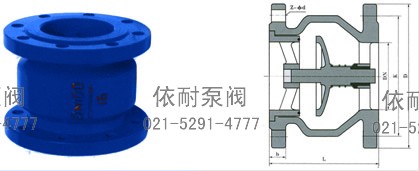

H41X型节能消声止回阀 外形尺寸图
特点用途
H41X型节能消声止回阀一般适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。H41X型节能消声止回阀的阀瓣设计采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。H41X型节能消声止回阀具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
主要性能规范
| 型 号 | 公称压力MPa | 壳体试验 压力MPa | 密封试验 压力MPa | 适用介质 | 工作温度 ℃ |
| H41X-10 | 1.0 | 1.5 | 1.1 | 水及弱腐蚀性流体 | ≤80 |
| H41X-16 | 1.6 | 2.4 | 1.76 | 水及弱腐蚀性流体 | ≤80 |
主要零件材料
| 型 号 | 阀 体 | 密 封 圈 | 弹 簧 |
| H41X-10 | 铸铁或不锈钢 | 丁腈橡胶（NBR） | 不锈钢丝lCr18Ni9Ti |
| H41X-16 | 铸钢或不锈钢 | 丁腈橡胶（NBR） | 不锈钢丝lCr18Ni9Ti |
主要连接和外形尺寸
| 公称压力 PN (mm) |
公称通径 DN (mm) |
尺寸(mm) | 公称压力 PN (mm) |
公称通径 DN (mm) |
尺寸(mm) | ||||||||
| L | D | K | b | z-фd | L | D | K | b | z-фd | ||||
| 1.0 | 40 | 112 | 145 | 110 | 18 | 4-18 | 1.6 | 40 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 | 50 | 120 | 160 | 125 | 20 | 4-18 | ||
| 65 | 130 | 180 | 145 | 20 | 4-18 | 65 | 130 | 180 | 145 | 20 | 4-18 | ||
| 80 | 150 | 195 | 160 | 22 | 8-18 | 80 | 150 | 195 | 160 | 22 | 8-18 | ||
| 100 | 165 | 215 | 180 | 24 | 8-18 | 100 | 165 | 215 | 180 | 24 | 8-18 | ||
| 125 | 190 | 245 | 210 | 26 | 8-18 | 125 | 190 | 245 | 210 | 26 | 8-18 | ||
| 150 | 210 | 280 | 240 | 26 | 8-22 | 150 | 210 | 280 | 240 | 26 | 8-22 | ||
| 200 | 255 | 335 | 295 | 28 | 8-22 | 200 | 255 | 335 | 295 | 30 | 12-22 | ||
| 250 | 310 | 390 | 350 | 28 | 12-22 | 250 | 310 | 405 | 355 | 32 | 12-26 | ||
| 300 | 320 | 440 | 400 | 28 | 12-22 | 300 | 320 | 460 | 410 | 32 | 12-26 | ||
| 350 | 380 | 500 | 460 | 30 | 16-22 | 350 | 380 | 520 | 470 | 36 | 16-26 | ||
| 400 | 405 | 565 | 515 | 32 | 16-26 | 400 | 405 | 580 | 525 | 38 | 16-30 | ||
| 450 | 430 | 615 | 565 | 32 | 20-26 | 450 | 430 | 640 | 585 | 40 | 20-30 | ||
| 500 | 450 | 670 | 620 | 34 | 20-26 | 500 | 450 | 715 | 650 | 42 | 20-33 | ||
| 600 | 510 | 780 | 725 | 36 | 20-30 | 600 | 510 | 840 | 770 | 48 | 20-36 | ||
订购注意事项：
H41X 消声止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐H41X 消声止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
