主要结构

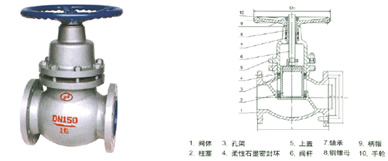

柱塞式闸阀是由阀体,阀盖,阀杆,柱塞,导向套,密封环,手轮等零件组成(如图),当手轮旋转时,通过阀杆带动柱塞在导向套中上下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启和关闭功能。柱塞式闸阀中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的倾向力与阀体中孔面及柱塞外圆密封从而磨损性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高阀门的使用寿命。柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等特点,上海依耐生产的柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。
主要性能规范
阀体材料 |
适用温度 | 适用介质 | 压力范围 |
铸钢 | <250℃ | 水、蒸汽、油品 | PN1.6~4.0MPa |
铸铁 | <180℃ | 水、蒸汽、油品 | PN1.6 |
不锈钢 | < 200℃ | 硝酸、醋酸 | 通径范围 |
含钼不锈钢 | < 200℃ | 氨、氢、尿素等 | DN15~400mm |
主要实验压力
实验项目 |
实验介质 | 实验压力 |
压强实验 | 水 | 1.5PN |
高压密封实验 | 水 | 1.1PN |
低压气密封实验 | 气 | 0.5-0.7MPa |
主要连接尺寸
DN(mm) 尺寸(mm) |
1.6Mpa UZ41SM-16C、P、R UZ41H-16C、Y、P、R | |||||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | 130 | 150 | 160 | 180 | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
Do | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 350 | 400 | 520 | 640 | 760 | 900 |
D | 95 | 105 | 115 | 135 | 140 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 295 | 375 | 435 | 485 |
B | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 26 | 30 | 34 | 36 |
Z-Ød | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-23 | 12-25 | 16-25 | 16-30 |
DN(mm) 尺寸(mm) |
2.5Mpa UZ41SM-25C、P、R UZ41H-25C、Y、P、R | |||||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | 130 | 150 | 160 | 180 | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
Do | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 350 | 400 | 520 | 640 | 760 | 900 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 | 505 |
B | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 48 |
Z-Ød | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
DN(mm) 尺寸(mm) |
4.0Mpa UZ41SM-40C、P、R UZ41H-40C、Y、P、R | |||||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
Do | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 350 | 400 | 520 | 640 | 760 | 900 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 375 | 445 | 485 | 570 | 655 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 430 | 510 | 585 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 282 | 345 | 390 | 465 | 535 |
B | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 38 | 42 | 40 | 52 | 58 |
Z-Ød | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-23 | 8-26 | 8-26 | 12-30 | 12-33 | 16-30 | 16-36 | 16-39 |
订购注意事项:
UZ41SM/UZ41H柱塞式闸阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐UZ41SM/UZ41H柱塞式闸阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
