隔膜式定量泵浦动作原理

(1)利用隔膜之前后动作使隔膜与泵头间变化造成球阀上下移动形成真空吸附与推挤现象达到液体输送之目的。

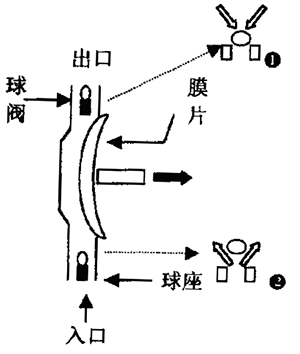

隔膜式定量泵浦动作原理示意图1

①当膜片往后拉时,出口球阀掉下与球座紧紧密合①,入口球阀因膜片后拉时与泵头间产生真空而往上浮起②,液体跟着被吸上来。

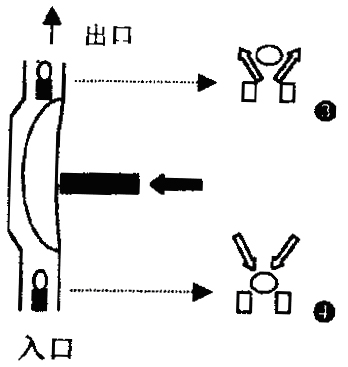

隔膜式定量泵浦动作原理示意图2

②当膜片往前推时,入口球阀与球座气密④,使液体不会通过,而出口因膜片往前推挤使球阀开启③,液体吐出

(2)由以上之动作原理我们可简单地知道膜片、泵头、球阀球座任何一项因素造成漏气则无法达到输送之目的,或流量异常,通常由此四项组成主生之故障为:
①球座与球阀无法气密
②入口、出口异物阻塞
③膜片破损
