CDL、CDLF型立式不锈钢多级离心泵
CDL、CDLF型立式多级不锈钢离心泵(简称：CDL、CDLF多级泵)，系冲压轻型立式多级离心泵。是采用丹麦先进技术制造而成，其较大优点是水力模型设计先进，高效率，高节能。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。轴封采用耐磨机械密封，无泄漏。电机采用Y2铅外壳，进口轴承，绝缘等级F级。泵运转平稳，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输安装方便，是理想的绿色、环保、节能的水泵。
CDL、CDLF多级泵

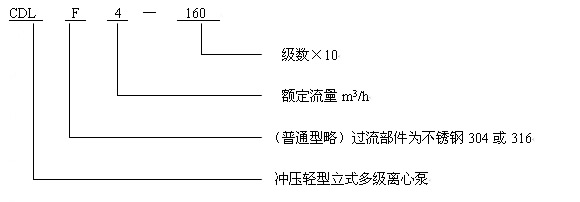

CDL、CDLF多级泵型号意义
CDL、CDLF多级泵 型号意义
CDL、CDLF多级泵典型应用
1、 市政供水及增压
2、 工业循环系统及加工系统
3、 锅炉给水及冷凝液系统
4、 环保水处理，渗透分析系统
5、 农业灌溉及脱水
6、 工业厂房清洗及各种清洗工作
7、 （其他）许多专门用途
CDL、CDLF多级泵应用范围
普通型适用于液体传输，冷热清洁水，软化水的循环和增压。
不锈钢型亦适用于微碱水、脱矿物质水、蒸馏水、游泳池水及其含氯化物液体，但液体允许温度需要降低。
工作条件
冷热清洁的，非易燃易爆并不含有固体颗粒或纤维的液体；
液体温度：常温型-15℃至+70℃，热水型+70℃至+120℃；
环境温度：最高+40℃；
最小入口压力：根据NPSH曲线+最小安全扬程量0.5米水头。
性能曲线及性能表说明
1、 所有曲线都基于3×380V，50HZ，电机在恒速2900r/min的测量值。电机为可变电压电机；
2、 测量采用自由空气下20℃的水，运动粘度r=1mm2/S；公差参照ISO2584附件B标准；
3、 泵的使用参照加粗曲线的性能范围，以防止过热造成危险。
25CDLF型、32CDLF型多级泵性能参数表
| 型号 | 流量 （m3/h） | 扬程 （m0 | 效率 (%) | 转速 （r/min） | 功率 （KW） | 汽蚀余量 (m) | 高度 (mm) | 重量 (Kg) |
| 25CDLF2-20 | 2 | 15 | 72 | 2900 | 0.37 | 1.8 | 445 | 20 |
| 25CDLF2-30 | 2 | 22 | 72 | 2900 | 0.37 | 1.8 | 463 | 20 |
| 25CDLF2-40 | 2 | 30 | 72 | 2900 | 0.55 | 1.8 | 481 | 20 |
| 25CDLF2-50 | 2 | 37 | 72 | 2900 | 0.55 | 1.8 | 499 | 20 |
| 25CDLF2-60 | 2 | 45 | 74 | 2900 | 0.75 | 1.8 | 522 | 20 |
| 25CDLF2-70 | 2 | 52 | 74 | 2900 | 0.75 | 1.8 | 540 | 25 |
| 25CDLF2-80 | 2 | 60 | 74 | 2900 | 1.1 | 1.8 | 548 | 25 |
| 25CDLF2-90 | 2 | 67 | 76 | 2900 | 1.1 | 1.8 | 596 | 25 |
| 25CDLF2-100 | 2 | 75 | 76 | 2900 | 1.1 | 1.8 | 614 | 30 |
| 25CDLF2-110 | 2 | 82 | 76 | 2900 | 1.1 | 1.8 | 632 | 30 |
| 25CDLF2-120 | 2 | 90 | 76 | 2900 | 1.5 | 1.8 | 650 | 30 |
| 25CDLF2-130 | 2 | 97 | 82 | 2900 | 1.5 | 1.8 | 685 | 35 |
| 25CDLF2-140 | 2 | 105 | 82 | 2900 | 1.5 | 1.8 | 703 | 35 |
| 25CDLF2-150 | 2 | 112 | 82 | 2900 | 1.5 | 1.8 | 721 | 35 |
| 25CDLF2-160 | 2 | 120 | 82 | 2900 | 1.5 | 1.8 | 759 | 35 |
| 25CDLF2-170 | 2 | 127 | 82 | 2900 | 1.5 | 1.8 | 777 | 40 |
| 25CDLF2-180 | 2 | 135 | 84 | 2900 | 2.2 | 1.8 | 795 | 40 |
| 25CDLF2-190 | 2 | 142 | 84 | 2900 | 2.2 | 1.8 | 813 | 40 |
| 25CDLF2-200 | 2 | 150 | 84 | 2900 | 2.2 | 1.8 | 831 | 40 |
| 25CDLF2-210 | 2 | 157 | 84 | 2900 | 2.2 | 1.8 | 849 | 40 |
| 25CDLF2-220 | 2 | 165 | 84 | 2900 | 2.2 | 1.8 | 867 | 45 |
| 25CDLF2-230 | 2 | 172 | 84 | 2900 | 3 | 1.8 | 918 | 45 |
| 25CDLF2-240 | 2 | 180 | 84 | 2900 | 3 | 1.8 | 936 | 45 |
| 25CDLF2-250 | 2 | 187 | 84 | 2900 | 3 | 1.8 | 945 | 50 |
| 25CDLF2-260 | 2 | 195 | 86 | 2900 | 3 | 1.8 | 972 | 50 |
| 32CDLF4-20 | 4 | 16 | 72 | 2900 | 0.37 | 1.8 | 460 | 20 |
| 32CDLF4-30 | 4 | 24 | 72 | 2900 | 0.55 | 1.8 | 490 | 20 |
| 32CDLF4-40 | 4 | 32 | 74 | 2900 | 0.75 | 1.8 | 520 | 20 |
| 32CDLF4-50 | 4 | 40 | 76 | 2900 | 1.1 | 1.8 | 570 | 20 |
| 32CDLF4-60 | 4 | 48 | 76 | 2900 | 1.1 | 1.8 | 595 | 20 |
| 32CDLF4-70 | 4 | 56 | 76 | 2900 | 1.5 | 1.8 | 640 | 25 |
| 32CDLF4-80 | 4 | 64 | 82 | 2900 | 1.5 | 1.8 | 665 | 25 |
| 32CDLF4-90 | 4 | 72 | 82 | 2900 | 2.2 | 1.8 | 715 | 30 |
| 32CDLF4-100 | 4 | 80 | 84 | 2900 | 2.2 | 1.8 | 740 | 30 |
| 32CDLF4-110 | 4 | 88 | 84 | 2900 | 2.2 | 1.8 | 765 | 30 |
| 32CDLF4-120 | 4 | 96 | 84 | 2900 | 2.2 | 1.8 | 795 | 30 |
| 32CDLF4-130 | 4 | 105 | 84 | 2900 | 3 | 1.8 | 860 | 35 |
| 32CDLF4-140 | 4 | 112 | 84 | 2900 | 3 | 1.8 | 885 | 35 |
| 32CDLF4-150 | 4 | 120 | 84 | 2900 | 3 | 1.8 | 910 | 35 |
| 32CDLF4-160 | 4 | 128 | 86 | 2900 | 3 | 1.8 | 935 | 35 |
| 32CDLF4-170 | 4 | 136 | 86 | 2900 | 4 | 1.8 | 1000 | 40 |
| 32CDLF4-180 | 4 | 144 | 86 | 2900 | 4 | 1.8 | 1025 | 40 |
| 32CDLF4-190 | 4 | 152 | 87 | 2900 | 4 | 1.8 | 1050 | 40 |
| 32CDLF4-200 | 4 | 160 | 87 | 2900 | 4 | 1.8 | 1075 | 40 |
| 32CDLF4-210 | 4 | 168 | 87 | 2900 | 4 | 1.8 | 1100 | 45 |
| 32CDLF4-220 | 4 | 176 | 87 | 2900 | 4 | 1.8 | 1130 | 45 |
40CDLF型、50CDLF型多级泵性能参数表
| 型号 | 流量 （m3/h） | 扬程 （m0 | 效率 (%) | 转速 （r/min） | 功率 （KW） | 汽蚀余量 (m) | 高度 (mm) | 重量 (Kg) |
| 40CDLF8-20 | 8 | 18 | 74 | 2900 | 0.75 | 2.3 | 575 | 25 |
| 40CDLF8-30 | 8 | 27 | 76 | 2900 | 1.1 | 2.3 | 625 | 30 |
| 40CDLF8-40 | 8 | 36 | 82 | 2900 | 1.5 | 2.3 | 665 | 30 |
| 40CDLF8-50 | 8 | 45 | 84 | 2900 | 2.2 | 2.3 | 715 | 40 |
| 40CDLF8-60 | 8 | 54 | 84 | 2900 | 2.2 | 2.3 | 745 | 40 |
| 40CDLF8-70 | 8 | 63 | 84 | 2900 | 3 | 2.3 | 810 | 45 |
| 40CDLF8-80 | 8 | 72 | 86 | 2900 | 3 | 2.3 | 840 | 45 |
| 40CDLF8-90 | 8 | 81 | 86 | 2900 | 4 | 2.3 | 905 | 55 |
| 40CDLF8-100 | 8 | 90 | 87 | 2900 | 4 | 2.3 | 935 | 55 |
| 40CDLF8-110 | 8 | 99 | 87 | 2900 | 4 | 2.3 | 965 | 55 |
| 40CDLF8-120 | 8 | 108 | 87 | 2900 | 4 | 2.3 | 995 | 55 |
| 40CDLF8-130 | 8 | 117 | 87 | 2900 | 5.5 | 2.3 | 1100 | 80 |
| 40CDLF8-140 | 8 | 126 | 88.5 | 2900 | 5.5 | 2.3 | 1130 | 80 |
| 40CDLF8-150 | 8 | 135 | 88.5 | 2900 | 5.5 | 2.3 | 1160 | 80 |
| 40CDLF8-160 | 8 | 144 | 88.5 | 2900 | 5.5 | 2.3 | 1190 | 80 |
| 40CDLF8-170 | 8 | 153 | 88.5 | 2900 | 7.5 | 2.3 | 1220 | 90 |
| 40CDLF8-180 | 8 | 162 | 89 | 2900 | 7.5 | 2.3 | 1250 | 90 |
| 40CDLF8-190 | 8 | 171 | 89 | 2900 | 7.5 | 2.3 | 1280 | 90 |
| 40CDLF8-200 | 8 | 180 | 89 | 2900 | 7.5 | 2.3 | 1310 | 95 |
| 50CDLF16-20 | 16 | 24 | 84 | 2900 | 2.2 | 4.6 | 665 | 40 |
| 50CDLF16-30 | 16 | 36 | 86 | 2900 | 3 | 4.6 | 745 | 50 |
| 50CDLF16-40 | 16 | 48 | 86 | 2900 | 4 | 4.6 | 825 | 55 |
| 50CDLF16-50 | 16 | 60 | 88.5 | 2900 | 5.5 | 4.6 | 945 | 70 |
| 50CDLF16-60 | 16 | 72 | 88.5 | 2900 | 5.5 | 4.6 | 990 | 75 |
| 50CDLF16-70 | 16 | 84 | 89 | 2900 | 7.5 | 4.6 | 1035 | 80 |
| 50CDLF16-80 | 16 | 96 | 89 | 2900 | 7.5 | 4.6 | 1080 | 80 |
| 50CDLF16-90 | 16 | 108 | 89 | 2900 | 11 | 4.6 | 1255 | 140 |
| 50CDLF16-100 | 16 | 120 | 92.5 | 2900 | 11 | 4.6 | 1310 | 140 |
| 50CDLF16-110 | 16 | 132 | 92.5 | 2900 | 11 | 4.6 | 1365 | 145 |
| 50CDLF16-120 | 16 | 144 | 92.5 | 2900 | 11 | 4.6 | 1420 | 145 |
| 50CDLF16-130 | 16 | 156 | 92.5 | 2900 | 15 | 4.6 | 1545 | 150 |
| 50CDLF16-140 | 16 | 168 | 92.5 | 2900 | 15 | 4.6 | 1600 | 165 |

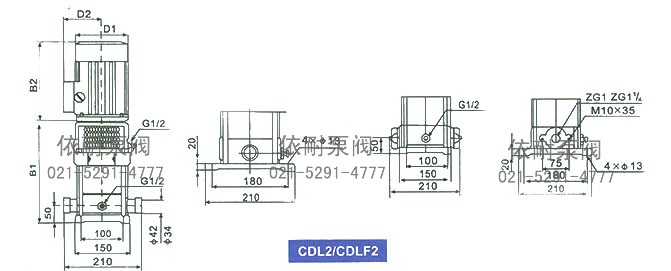

CDL2 / CDLF2系列多级泵 安装尺寸
CDL2 / CDLF2系列多级泵 安装尺寸
| 泵型号 | 尺寸（mm） | ||||
| B1 | B2 | B1+B2 | D1 | D2 | |
| CDL2-20 | 220 | 225 | 445 | 145 | 110 |
| CDL2-30 | 238 | 225 | 463 | 145 | 110 |
| CDL2-40 | 256 | 225 | 481 | 145 | 110 |
| CDL2-50 | 274 | 225 | 499 | 145 | 110 |
| CDL2-60 | 297 | 225 | 522 | 145 | 110 |
| CDL2-70 | 315 | 245 | 540 | 145 | 110 |
| CDL2-90 | 351 | 245 | 596 | 170 | 150 |
| CDL2-110 | 387 | 245 | 632 | 170 | 150 |
| CDL2-130 | 440 | 245 | 685 | 170 | 150 |
| CDL2-150 | 476 | 245 | 721 | 170 | 150 |
| CDL2-180 | 530 | 265 | 795 | 180 | 155 |
| CDL2-220 | 602 | 265 | 867 | 180 | 155 |
| CDL2-260 | 682 | 290 | 972 | 180 | 155 |

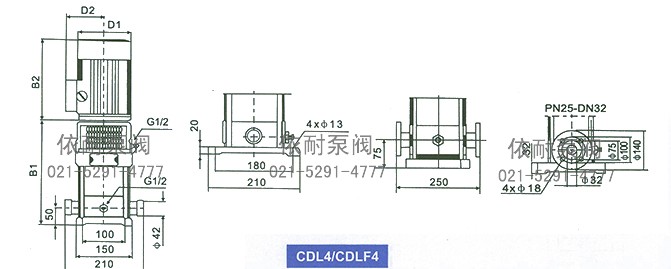

CDL4/ CDLF4系列多级泵 安装尺寸
CDL4/ CDLF4系列多级泵 安装尺寸
| 泵型号 | 尺寸（mm） | ||||
| B1 | B2 | B1+B2 | D1 | D2 | |
| CDL4-20 | 235 | 225 | 460 | 145 | 110 |
| CD4-30 | 265 | 225 | 490 | 145 | 110 |
| CDL4-40 | 295 | 225 | 520 | 145 | 110 |
| CDL4-50 | 325 | 245 | 570 | 170 | 150 |
| CDL4-60 | 350 | 245 | 595 | 170 | 150 |
| CDL4-80/7 | 420 | 245 | 665 | 170 | 150 |
| CDL4-80 | 420 | 245 | 665 | 170 | 150 |
| CDL4-100 | 475 | 265 | 740 | 170 | 150 |
| CDL4-120 | 530 | 265 | 795 | 180 | 155 |
| CDL4-160/14 | 645 | 290 | 935 | 180 | 155 |
| CDL4-160 | 645 | 290 | 935 | 180 | 155 |
| CDL4-190 | 725 | 325 | 1050 | 210 | 180 |
| CDL4-220 | 805 | 325 | 1130 | 210 | 180 |

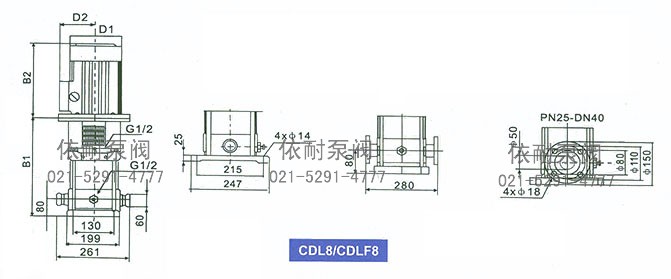

CDL8 / CDLF8系列多级泵 安装尺寸
CDL8 / CDLF8系列多级泵 安装尺寸
| 泵型号 | 尺寸（mm） | ||||
| B1 | B2 | B1+B2 | D1 | D2 | |
| CDL8-20/1 | 345 | 225 | 570 | 145 | 110 |
| CD8-20 | 350 | 225 | 575 | 145 | 110 |
| CDL8-30 | 380 | 245 | 625 | 170 | 150 |
| CDL840 | 420 | 245 | 665 | 170 | 150 |
| CDL8-50 | 450 | 265 | 715 | 180 | 155 |
| CDL8-60 | 480 | 265 | 745 | 180 | 155 |
| CDL8-80 | 550 | 290 | 840 | 180 | 155 |
| CDL8-100 | 610 | 325 | 935 | 210 | 180 |
| CDL8-120 | 670 | 325 | 995 | 210 | 180 |
| CDL8-140 | 750 | 380 | 1130 | 250 | 210 |
| CDL8-160 | 810 | 380 | 1190 | 250 | 210 |
| CDL8-180 | 870 | 380 | 1250 | 250 | 210 |
| CDL8-220 | 930 | 380 | 1310 | 250 | 210 |

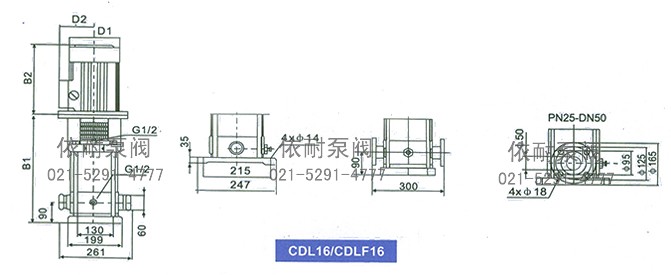

CDL16 / CDLF16系列多级泵安装尺寸
CDL16 / CDLF16系列多级泵 安装尺寸
| 泵型号 | 尺寸（mm） | ||||
| B1 | B2 | B1+B2 | D1 | D2 | |
| CDL16-20 | 400 | 265 | 665 | 180 | 155 |
| CDL16-30 | 455 | 290 | 745 | 180 | 155 |
| CDL16-40 | 500 | 325 | 825 | 210 | 180 |
| CDL16-50 | 565 | 380 | 945 | 250 | 210 |
| CDL16-60 | 610 | 380 | 990 | 250 | 210 |
| CDL16-70 | 655 | 380 | 1035 | 250 | 210 |
| CDL16-80 | 700 | 380 | 1080 | 250 | 210 |
| CDL16-100 | 820 | 490 | 1310 | 330 | 255 |
| CDL16-120 | 910 | 490 | 1400 | 330 | 255 |
| CDL16-140 | 1000 | 490 | 1490 | 330 | 255 |
| CDL16-160 | 1090 | 490 | 1580 | 330 | 255 |

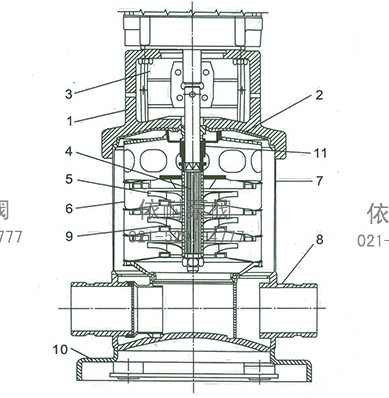

CDL、 CDLF多级泵结构及材料
CDL、 CDLF多级泵 结构及材料
| 序号 | 说明 | 材料 | Name | Material |
| 1 | 机架 | 铸铁GG20※ | Framework | Iron casting GG20※ |
| 2 | 泵头盖 | 不锈钢 | Pump cover | Stainless steel |
| 3 | 联轴器罩 | 不锈钢 | Coupling cover | Stainless steel |
| 4 | 轴 | 不锈钢 | Axle | Stainless steel |
| 5 | 叶轮 | 不锈钢 | Impeller | Stainless steel |
| 6 | 中间腔体 | 不锈钢 | Middle cavity | Stainless steel |
| 7 | 外套筒 | 不锈钢 | Outer box | Stainless steel |
| 固定螺栓 | 不锈钢 | Fixed bolt | Stainless steel | |
| 8 | 泵体 | 不锈钢 | Pump body | Stainless steel |
| 9 | 颈环 | Acoflon215 | Neck strap | Acoflon 215 |
| 10 | 底板 | 铸铁GG20※ | Under board | Iron casting GG20※ |
| 11 | 轴封 | RUUE,RUUV,AUUE,AUUV, AUAE,BUBE,BUBV | Shaft seal | RUUE,RUUV,AUUE,AUUV, AUAE,BUBE,BUBV |
| 泵中橡胶件 | 同轴封EPDM或FPM(VITON | Pump rubbers | As axle-cover EPDM or FPM（Viton） |
※不锈钢根据要求材料304或316
订购注意事项：
CDL、CDLF型立式不锈钢多级离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐CDL、CDLF型立式不锈钢多级离心泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
