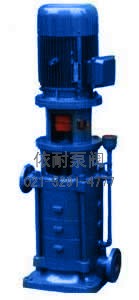

DL、DLR 型立式多级离心泵
DL、DLR DL、DLR 型立式多级离心泵（简称：DL、DLR多级泵），系立式单吸多级分段式离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的流量范围为4.9~200m3/h，扬程范围为22~239m，配套功率范围为1.5~160KW，口径范围为ф40~ф150mm。
上海依耐泵阀生产制造的DL、DLR型系列多级泵质量可靠、性能稳定，欢迎各新老客户选购。
用途
DL、DLR型系列多级泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃。DLR型介质使用温度不超过120℃。
DL、DLR 型立式多级离心泵
DL、DLR多级泵产品用途
DL、DLR 系列立式多级离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。 DL 型介质使用温度不超过 80oC，DLR 型介质使用温度不超过120oC
DL、DLR多级泵产品特点
泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合泵脚中心，因而增强了泵的运行稳定性和使用寿命。
泵吸入口和吐出口均为水平方向，简化了管路的连接。
可根据需要，吸入口和吐出口可安装成同方向或 90o、180o、270o 几个不同方向以满足不同的连接场合。
泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
电机外加防雨罩，泵可置于户外使用，取消泵房，节省建筑费用。
泵转子具有较小的绕度，且所选用的为4级电机，因此运行平稳、振动小、噪声低、使用寿命长。
DL、DLR多级泵结构图

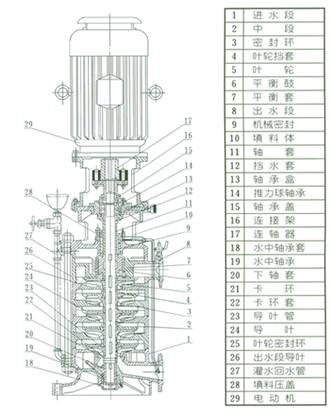

DL、DLR多级泵 结构图
DL 型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，泵由定子和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等部件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分轴向力由角接触球轴承来承受。进水段、中段、和出水段的结合面用纸垫通过拉紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。 泵旋转方向从驱动端向下看为逆时针方向转动。

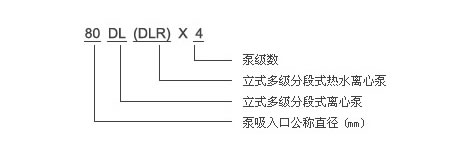

型号意义
40DL型DL、DLR多级泵性能表 I
| 级数 | 流量 Q m3/h | 扬程H | 转速 n r/min | 功率N(KW) | 效率 η (%) | 吸程 Hs (m) | 必须汽蚀余量 (NPSH)r (m) | ||
| L/S | (m) | 轴功率 | 电机功率 | ||||||
| 2 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 26.6 24.4 21.2 | 1450 | 1.30 1.55 1.80 | 3 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 |
| 2 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 24.8 23.6 21.6 | 0.83 0.92 1.03 | 1.5 | 37 40 39 | 7 | 3.19 | |
| 3 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 37.2 35.4 32.4 | 1.25 1.38 1.55 | 2.2 | 37 40 39 | 7 | 3.19 | |
| 4 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 49.6 47.2 43.2 | 1.67 1.84 2.07 | 3 | 37 40 39 | 7 | 3.19 | |
| 5 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 62 53 54 | 2.08 2.30 2.58 | 4 | 37 40 39 | 7 | 3.19 | |
| 6 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 74.4 70.8 64.8 | 2.50 2.76 3.10 | 4 | 37 40 39 | 7 | 3.19 | |
| 7 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 86.8 82.6 75.2 | 2.91 3.22 3.62 | 5.5 | 37 40 39 | 7 | 3.19 | |
| 8 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 99.2 94.4 86.4 | 3.33 3.68 4.14 | 5.5 | 37 40 39 | 7 | 3.19 | |
| 9 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 111.6 106.2 97.6 | 3.75 4.14 4.65 | 7.5 | 37 40 39 | 7 | 3.19 | |
| 10 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 124 118 108 | 4.16 4.60 5.17 | 7.5 | 37 40 39 | 7 | 3.19 | |
| 11 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 136.4 129.8 118.8 | 4.58 5.06 5.69 | 7.5 | 37 40 39 | 7 | 3.19 | |
| 12 | 4.9 6.2 7.4 | 1.36 1.72 2.06 | 148.8 141.6 129.6 | 5.00 5.52 6.20 | 11 | 37 40 39 | 7 | 3.19 | |
50DL型DL、DLR多级泵性能表 II
| 级数 | 流量 Q m3/h | 扬程H | 转速 n r/min | 功率N(KW) | 效率 η (%) | 吸程 Hs (m) | 必须汽蚀余量 (NPSH)r (m) | ||
| L/S | (m) | 轴功率 | 电机功率 | ||||||
| 2 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 26.6 24.4 21.2 | 1450 | 1.30 1.55 1.80 | 3 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 |
| 3 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 39.9 36.6 31.8 | 1.96 2.33 2.70 | 3 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 | |
| 4 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 53.2 48.8 42.4 | 2.61 3.10 3.60 | 4 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 | |
| 5 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 66.5 61 53 | 2.26 3.88 4.50 | 5.5 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 | |
| 6 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 79.8 73.2 63.6 | 3.91 4.65 5.39 | 5.5 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 | |
| 7 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 93.1 85.4 74.2 | 4.56 5.43 6.30 | 7.5 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 | |
| 8 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 106.4 97.6 84.8 | 5.22 6.20 7.20 | 7.5 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 | |
| 9 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 119.7 109.8 95.4 | 5.87 6.98 8.10 | 11 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 | |
| 10 | 9.0 12.6 16.2 | 2.5 3.5 4.5 | 133 122 106 | 6.72 12.66 13.8 | 11 | 50 54 52 | 7.9 7.6 7.2 | 2.58 2.66 3.16 | |
65DL型DL、DLR多级泵性能表 III
| 级数 | 流量 Q m3/h | 扬程H | 转速 n r/min | 功率N(KW) | 效率 η (%) | 吸程 Hs (m) | 必须汽蚀余量 (NPSH)r (m) | ||
| L/S | (m) | 轴功率 | 电机功率 | ||||||
| 2 | 18 30 35 | 5 8.33 9.72 | 37 32 29 | 1450 | 3.24 4.22 4.6 | 5.5 | 56 62 60 | 7.8 7.6 7.5 | 2.41 2.82 3.03 |
| 3 | 18 30 35 | 5 8.33 9.72 | 55.5 48 43.5 | 4.86 6.33 6.9 | 7.5 | 56 62 60 | 7.8 7.6 7.5 | 2.41 2.82 3.03 | |
| 4 | 18 30 35 | 5 8.33 9.72 | 74 64 58 | 6.48 8.44 9.2 | 11 | 56 62 60 | 7.8 7.6 7.5 | 2.41 2.82 3.03 | |
| 5 | 18 30 35 | 5 8.33 9.72 | 92.5 80 72.5 | 8.1 10.55 11.5 | 15 | 56 62 60 | 7.8 7.6 7.5 | 2.41 2.82 3.03 | |
| 6 | 18 30 35 | 5 8.33 9.72 | 111 96 87 | 6.72 12.66 13.8 | 15 | 56 62 60 | 7.8 7.6 7.5 | 2.41 2.82 3.03 | |
| 7 | 18 30 35 | 5 8.33 9.72 | 129.5 112 101.5 | 11.34 14.77 16.1 | 18.5 | 56 62 60 | 7.8 7.6 7.5 | 2.41 2.82 3.03 | |
| 8 | 18 30 35 | 5 8.33 9.72 | 148 128 116 | 12.96 16.88 18.4 | 22 | 56 62 60 | 7.8 7.6 7.5 | 2.41 2.82 3.03 | |
| 9 | 18 30 35 | 5 8.33 9.72 | 166.5 144 130.5 | 14.58 18.99 20.7 | 22 | 56 62 60 | 7.8 7.6 7.5 | 2.41 2.82 3.03 | |
| 10 | 18 30 35 | 5 8.33 9.72 | 185 160 145 | 16.2 21.1 23 | 30 | 56 62 60 | 7.8 7.6 7.5 | 2.41 2.82 3.03 | |
80DL型DL、DLR多级泵性能表 IV
| 级数 | 流量 Q m3/h | 扬程H | 转速 n r/min | 功率N(KW) | 效率 η (%) | 吸程 Hs (m) | 必须汽蚀余量 (NPSH)r (m) | ||
| L/S | (m) | 轴功率 | 电机功率 | ||||||
| 2 | 32.4 50.4 65.16 | 9 14 18.1 | 43.2 40 34.2 | 1450 | 6.28 7.84 9.12 | 11 | 60.7 70 66.5 | 8.1 8 7.9 | 2.16 2.49 2.82 |
| 3 | 32.4 50.4 65.16 | 9 14 18.1 | 64.8 60 51.3 | 9.42 11.76 13.68 | 15 | 60.7 70 66.5 | 8.1 8 7.9 | 2.16 2.49 2.82 | |
| 4 | 32.4 50.4 65.16 | 9 14 18.1 | 86.4 80 88.4 | 12.56 15.68 18.24 | 22 | 60.7 70 66.5 | 8.1 8 7.9 | 2.16 2.49 2.82 | |
| 5 | 32.4 50.4 65.16 | 9 14 18.1 | 108 100 85.5 | 15.70 19.60 22.80 | 30 | 60.7 70 66.5 | 8.1 8 7.9 | 2.16 2.49 2.82 | |
| 6 | 32.4 50.4 65.16 | 9 14 18.1 | 129.6 120 102.6 | 18.84 23.52 27.36 | 30 | 60.7 70 66.5 | 8.1 8 7.9 | 2.16 2.49 2.82 | |
| 7 | 32.4 50.4 65.16 | 9 14 18.1 | 151.2 150 102.8 | 21.98 27.44 31.92 | 37 | 60.7 70 66.5 | 8.1 8 7.9 | 2.16 2.49 2.82 | |
| 8 | 32.4 50.4 65.16 | 9 14 18.1 | 172.8 160 136.8 | 25.12 31.36 36.48 | 45 | 60.7 70 66.5 | 8.1 8 7.9 | 2.16 2.49 2.82 | |
| 9 | 32.4 50.4 65.16 | 9 14 18.1 | 194.4 180 153.9 | 28.26 35.28 41.04 | 45 | 60.7 70 66.5 | 8.1 8 7.9 | 2.16 2.49 2.82 | |
| 10 | 32.4 50.4 65.16 | 9 14 18.1 | 216 200 171 | 31.40 39.20 45.60 | 55 | 60.7 70 66.5 | 8.1 8 7.9 | 2.16 2.49 2.82 | |
100DL型DL、DLR多级泵性能表 V
| 级数 | 流量 Q m3/h | 扬程H | 转速 n r/min | 功率N(KW) | 效率 η (%) | 吸程 Hs (m) | 必须汽蚀余量 (NPSH)r (m) | ||
| L/S | (m) | 轴功率 | 电机功率 | ||||||
| 2 | 72 100 126 | 20 27.8 35 | 43.4 40 34 | 1450 | 13.1 15.14 16.67 | 18.5 | 65 72 70 | 7.6 7.2 6.7 | 2.83 3.53 4.40 |
| 3 | 72 100 126 | 20 27.8 35 | 65.1 60 51 | 19.65 22.72 25.01 | 30 | 65 72 70 | 7.6 7.2 6.7 | 2.83 3.53 4.40 | |
| 4 | 72 100 126 | 20 27.8 35 | 86.8 80 868 | 26.2 30.28 33.34 | 37 | 65 72 70 | 7.6 7.2 6.7 | 2.83 3.53 4.40 | |
| 5 | 72 100 126 | 20 27.8 35 | 108.5 100 85 | 32.75 37.86 41.68 | 45 | 65 72 70 | 7.6 7.2 6.7 | 2.83 3.53 4.40 | |
| 6 | 72 100 126 | 20 27.8 35 | 130.2 120 102 | 39.3 45.39 45.82 | 55 | 65 72 70 | 7.6 7.2 6.7 | 2.83 3.53 4.40 | |
| 7 | 72 100 126 | 20 27.8 35 | 151.9 140 119 | 25.85 53.0 58.35 | 75 | 65 72 70 | 7.6 7.2 6.7 | 2.83 3.53 4.40 | |
| 8 | 72 100 126 | 20 27.8 35 | 173.6 160 136 | 52.4 60.57 66.68 | 75 | 65 72 70 | 7.6 7.2 6.7 | 2.83 3.53 4.40 | |
| 9 | 72 100 126 | 20 27.8 35 | 195.3 180 153 | 58.95 68.14 75.02 | 90 | 65 72 70 | 7.6 7.2 6.7 | 2.83 3.53 4.40 | |
| 10 | 72 100 126 | 20 27.8 35 | 217 200 170 | 65.5 75.71 83.35 | 90 | 65 72 70 | 7.6 7.2 6.7 | 2.83 3.53 4.40 | |
150DL120-20型DL、DLR多级泵性能表 VI
| 级数 | 流量 Q m3/h | 扬程H | 转速 n r/min | 功率N(KW) | 效率 η (%) | 吸程 Hs (m) | 必须汽蚀余量 (NPSH)r (m) | ||
| L/S | (m) | 轴功率 | 电机功率 | ||||||
| 2 | 108 150 180 | 30 41.6 50 | 45 40 34 | 1450 | 17.64 20.42 21.32 | 30 | 75 80 78 | 6.2 6.7 5.2 | 2.2 2.8 2.7 |
| 3 | 108 150 180 | 30 41.6 50 | 67.5 60 51 | 26.46 60.63 33.33 | 37 | 75 80 78 | 6.2 6.7 5.2 | 2.2 2.8 2.7 | |
| 4 | 108 150 180 | 30 41.6 50 | 90 80 68 | 35.28 40.84 42.74 | 45 | 75 80 78 | 6.2 6.7 5.2 | 2.2 2.8 2.7 | |
| 5 | 108 150 180 | 30 41.6 50 | 112.5 100 85 | 44.10 51.05 53.41 | 55 | 75 80 78 | 6.2 6.7 5.2 | 2.2 2.8 2.7 | |
| 6 | 108 150 180 | 30 41.6 50 | 135 120 102 | 52.92 61.26 66.66 | 75 | 75 80 78 | 6.2 6.7 5.2 | 2.2 2.8 2.7 | |
| 7 | 108 150 180 | 30 41.6 50 | 157.5 140 119 | 61.74 71.47 74.77 | 75 | 75 80 78 | 6.2 6.7 5.2 | 2.2 2.8 2.7 | |
| 8 | 108 150 180 | 30 41.6 50 | 180 160 135 | 70.56 81.68 85.88 | 90 | 75 80 78 | 6.2 6.7 5.2 | 2.2 2.8 2.7 | |
150DL型DL、DLR多级泵性能表
| 级数 | 流量 Q m3/h | 扬程H | 转速 n r/min | 功率N(KW) | 效率 η (%) | 吸程 Hs (m) | 必须汽蚀余量 (NPSH)r (m) | ||
| L/S | (m) | 轴功率 | 电机功率 | ||||||
| 2 | 120 160 200 | 33.3 44.4 55.6 | 53 50 44 | 1450 | 24.1 28.7 32.8 | 37 | 72 76 73 | 6.7 6.2 5.7 | 3.1 3.5 3.8 |
| 3 | 120 160 200 | 33.3 44.4 55.6 | 79.5 75 66 | 36.1 43.0 49.2 | 55 | 6.7 6.2 5.7 | 6.7 6.2 5.7 | 3.1 3.5 3.8 | |
| 4 | 120 160 200 | 33.3 44.4 55.6 | 106 100 88 | 48.1 57.3 65.7 | 75 | 3.1 3.5 3.8 | 3.1 3.5 3.8 | 72 76 73 | |
| 5 | 120 160 200 | 33.3 44.4 55.6 | 133 125 110 | 60.1 71.7 82.1 | 90 | 72 76 73 | 72 76 73 | 6.7 6.2 5.7 | |
| 6 | 120 160 200 | 33.3 44.4 55.6 | 159 150 132 | 72.2 86.0 98.5 | 110 | 6.7 6.2 5.7 | 6.7 6.2 5.7 | 3.1 3.5 3.8 | |
| 7 | 120 160 200 | 33.3 44.4 55.6 | 186 175 154 | 84.2 100 115 | 132 | 3.1 3.5 3.8 | 3.1 3.5 3.8 | 72 76 73 | |
| 8 | 120 160 200 | 33.3 44.4 55.6 | 212 200 176 | 96.2 115 132 | 132 | 72 76 73 | 72 76 73 | 6.7 6.2 5.7 | |
| 9 | 120 160 200 | 33.3 44.4 55.6 | 239 225 198 | 108 129 148 | 180 | 72 76 73 | 6.7 6.2 5.7 | 3.1 3.5 3.8 | |
DL、DLR多级泵的安装
1、 安装前检查水泵和电机的完好情况。
2、 泵安装位置应尽可能靠近水源处。
3、 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示。
4、 直接安装可将泵安放在基础上垫高30~40毫米（准备充填水泥浆之用），然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后，拧紧地脚螺栓的螺母。
5、 安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。
6、 泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。
7、 在进口管路上最好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通。
8、 为了维护和使用方便安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
9、 进口如需扩径连接，请选用偏心异径管道接头。
订购注意事项：
DL、DLR 型立式多级离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐DL、DLR 型立式多级离心泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
