ICB型标准冲压离心泵

ICB型不锈钢冲压离心泵(简称:ICB冲压泵)是本公司引进日本九十年代新的技术,采用先进的冲压、拉伸、弯曲、胀行、整形、焊接、抛光等工艺而制成的单级单吸离心泵,它的问世,开创了水泵制造业的一场重大变革。

ICB型标准冲压离心泵
ICB型标准冲压离心泵

ICB冲压泵具有如下优点

1、高效节能:由于该泵设计更为合理,流道更为光洁,因此同比效率高出8%,能耗降低20%以上。
2、质优价廉:该泵的性能好于不锈钢泵,价格相当于铸铁泵。
3、经久耐用:由于轴封采用耐磨性极好的材质,轴承全部进口。因此,该泵的寿命同比高出一倍以上,而噪音特别轻。
4、结构轻巧:该泵重量仅为铸造泵的1/8‘节约空间1/2以上。
5、表面光洁:由于采用抛光工艺,泵体表面光洁如镜。

ICB冲压泵采用标准

标记性能及尺寸符合GB5662-85标准,等同于ISO2858-77进出口法兰符合GB919-88标准,技术条件符合GB5657-85标准。

ICB冲压泵用途

该泵可广泛用于油脂、食品、饮料、医药卫生、电力、纺织、印染、水处理、环保、楼宇供水、锅炉给手等行业,输送温度不超过180℃的液体介质。

ICB冲压泵技术条件

1、设计压力:1.0MPa
2、工作温度-40℃-180℃
3、机械密封材料静环:(陶瓷/碳化硅、碳化钨)
动环: (石墨/碳化硅/碳化钨)
密封圈:(丁腈胶/三元乙丙胶/氟胶/四氟)

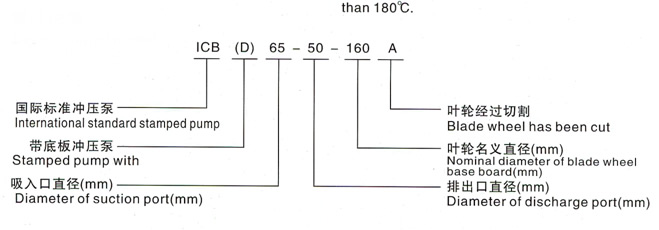

ICB冲压泵型号说明

ICB冲压泵 型号说明
ICB冲压泵 型号说明

ICB冲压泵技术参数


型号Model
叶轮形式impellerform 流量Capacitym3/h 扬程Headm 转速Apeedrpm 效率%Efficiency 配套电机功率(kw)motorPower 气蚀余量NPSHr(m)
lCB ICB(D)
ICB20-12-125 O 1.6 20 2900 47 0.37   3.5
ICB20-12-160 O 1.6 30 41 0.37   3.8
A 1.2 24 40 0.55
ICB32-25-125 O 3.2 20 45 0.55   3.5
ICB32-25-160 O 32 30 40 0.9   3.8
A 2.5 24 39 0.75
ICB50-25-125 O 6.3 20 61 1.5 1.5 2
A 5 15 60 1.1 1.1
lCB50-25-160 O 6.3 32 57 2.2 3 2
A 5 25 56 1.5 2.2
ICB50-25-200 O 6.3 50 49 4 5.5 2
A 5 40 48 3 4
ICB50-32-125 O 12.5 20 63 1.5 2.2 2
A 10 15 62 1.1 1.5
ICB50-32-160 O 12.5 32 58 2.2 3 2
A 10 25 57 1.5 2.2
ICB50-32-200 O 12.5 50 50 4 5.5 2
A 10 40 49 3 4
ICB65-50-125 O 25 20 72 22 3 2
A 20 15 71 1.5 2.2
ICB65-50-160 O 25 32 70 4 5.5 2
A 20 25 69 3 4
ICB65-40-200 O 25 50 64 7.5 7.5 2
A 20 40 63 5.5 7.5
lCB80-65-125 O 50 20 78 4 5.5 2
A 40 15 77 3 4
ICB80-65-160 O 50 32 75 7.5 7.5 2
A 40 25 74 5.5 7.5
ICB80-50-200 O 50 50 73 11 15 2
A 40 40 72 9 11
ICB100-80-125 O 100 20 76 9 11 2
A 80 15 75 7.5 7.5
ICB20-12-125 O 3.2 5   53 0.37 0.37
A 2.5 4 51 0.37 0.37 1.7
ICB50-25-160 O 3.2 8 47 0.55 0.55
A 2.5 62 43 0.37 0.37 1.7
ICB50-25-200 O 3.2 12.5 41 0.75 0.75
A 2.5 10 39 0.55 0.55 1.7
ICB50-32-125 O 6.3 5 55 0.55 0.55
A 5 4 53 0.37 0.37 1.7
ICB50-32-160 O 6.3 8 49 0.55 0.55
A 5 62 45 0.55 0.55 1.7
ICB50-32-200 O 6.3 12.5 43 0.75 0.75
A 5 10 41 0.55 0.55 1.7
ICB65-50-125 O 12.5 5 64 0.55 0.55
A 10 4 58 0.55 0.55 1.7
ICB65-50-160 O 12.5 8 62 0.75 0.75
A 10 6.2 60 0.55 0.55 1.7
ICB65-40-200 O 12.5 12.5 55 1.1 1.1
A 10 10 54 0.75 0.75 1.7
ICB80-65-125 O 25 5 71 0.75 0.75
A 20 4 67 0.55 0.55 2
ICB80-65-160 O 25 8 70 1.5 1.5
A 20 6.2 64 1.1 1.1 2
ICB80-50-200 0 25 12.5 69 2.2 2.2
A 20 10 62 1.5 1.5 2
ICB100-80-125 O 50 5 71 1.5 2.2
A 40 4 68 1.1 1.5 2

订购注意事项:

ICB型标准冲压离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐ICB型标准冲压离心泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
