ISGB、IRGB型便拆式管道离心泵

ISGB、IRGB型便拆式管道离心泵(简称:ISGB、IRGB管道泵),是新型的立式便拆式离心泵,在IS型泵、ISG型立式泵的基础上,一方面结合国外先进技术、另一方面根据本公司多年的生产经验和广大用户的宝贵经验,综合开发成功的一种结构新颖、技术领先其它同类产品的便拆立式离心泵。该系列产品严格按国际标准ISO2858进行设计制造。 该系列产品在整体上进行大胆突破设计,泵轴采用独立的支承体,解决了原ISG及ISW型泵加长轴靠电机轴承支承的不足之处,叶轮、泵体采用现代优秀水力模型设计制造,消除立式泵的轴向力及径向力,使泵轴处的轴承和电机轴承仅受微弱的轴向力及径向力,电机采用Y系列标准电机,整台泵采用便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮等易损件不方便的难题。 该系列管道泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等无可代替的优点,是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规离心泵的理想产品。

ISGB、IRGB型便拆式管道离心泵
ISGB、IRGB型便拆式管道离心泵

ISGB、IRGB管道泵性能范围

额定流量Qn=4.4m3/h~1450 m3/h;
额定压力Pn=0.125MPa~1.25MPa(扬程12.5m~125m);
转速n=2900r/min、1450r/min、970r/min;
泵最大工作压力P≤1.6MPa(P=Po+Pn) (Po为泵进口压力)
泵进出口口径40mm~350mm

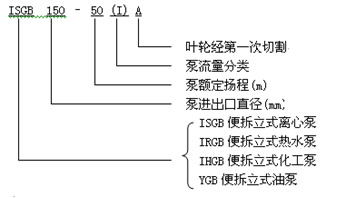

型号意义例如:

ISGB、IRGB管道泵 性能范围
ISGB、IRGB管道泵 性能范围

ISGB、IRGB管道泵主要用途

(1) ISGB、IRGB型泵用于采暖、卫生用水、冷冻水系统和灌溉装置中的无腐蚀的冷水和热水。
(2) IHGB、YGB型泵用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

ISGB、IRGB管道泵工作条件

(1) 介质温度:T=20℃~+120℃。
(2) 环境温度:T≤40℃,环境湿度不超过95%。

ISGB、IRGB管道泵的产品特点

1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了建筑投资.底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式离心泵新的美感,使产品焕发艺术的魅力,可以和国外着名厂家立式泵媲美。
2、配用国内着名厂家生产的低速Y系列标准通用电机,运行平稳、噪音极低。
3、轴承采用国际着名品牌精密轴承,精度高、可靠性好,寿命长。
4、叶轮采用90年代优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。
5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。
6、可拆卸爪型弹性联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。
7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温,高压、运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。
8、泵盖结构设计独特,只要卸下爪型弹性联轴器、泵盖螺母,即可十分轻便取出轴承座、泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

ISGB、IRGB管道泵的工作条件

1、泵系统最高工作压力为1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa(泵扬程工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部间喝联接部件采用铸钢)。
2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。
3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。

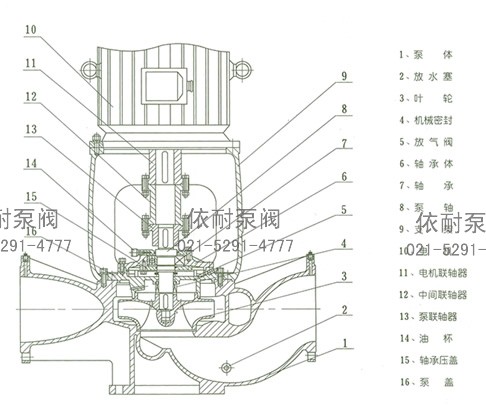

ISGB、IRGB管道泵结构说明

ISGB、IRGB管道泵 结构说明
ISGB、IRGB管道泵 结构说明

泵体:管道连接形式的螺旋形泵壳,采用现代优秀水力模型设计制造,法兰符合GB4216.5,并带有Rp1/4或Rp3/8测压口。
叶轮:闭式铸铁叶轮,优秀的水力模型和特殊的结构保证鞥的效率。且可靠地消除泵地轴向力。
机械密封:用于水温150℃以下免保养,并不受转向限制。特殊地设计保证动环地补偿性和密封性。
泵轴:优化设计地鞥周和联轴器融为一体,缩减传动轴地尺寸,使泵更安全可靠地运行,并且使整台泵地体积减小。
泵轴承:采用进口NTN或NSK精密轴承,噪音低、寿命长。
电机:Y或Y2系列鼠笼式交流电机,型式:B5型。使用标准通用电机,维护、保养方便、快捷,大功率配有轴承润滑保养注油孔装置。

ISGB、IRGB系列管道泵产品性能参数表

序号 型号 流量Q 扬程H m 效率η % 转速N r/min 电机功率 KW 必需汽蚀余量m 重量kg
m3/h L/s
001 ISGB40-12.5 4.4 6.3 8.3 1.22 1.75 2.31 13.2 12.5 11.3 48 54 53 2900 0.55 2.3 35
002 ISGB40-12.5A 3.9 5.6 7.4 1.08 1.56 2.06 10.6 10 9 52 2900 0.37 2.3 35
003 ISGB40-20 4.4 6.3 8.3 1.22 1.75 2.31 21 20 18 41 46 43 2900 1.1 2.3 35
004 ISGB40-20A 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 40 45 41 2900 0.75 2.3 33
005 ISGB40-32 4.4 6.3 8.3 1.22 1.75 2.31 23 32 30 35 40 40 2900 2.2 2.3 50
006 ISGB40-32A 4.1 5.9 7.8 1.14 1.64 2.17 29 28 26.3 34 39 39 2900 1.5 2.3 45
007 ISGB40-32B 3.8 5.5 7.2 1.06 1.53 2.00 25.5 24 22.5 34 38 37 2900 1.1 2.3 40
008 ISGB40-50 4.4 6.3 8.3 1.22 1.75 2.31 51 50 48 26 33 32 2900 4.0 2.3 75
009 ISGB40-50A 4.1 5.9 7.8 1.14 1.64 2.17 45 44 42 20 31 30 2900 3.0 2.3 65
010 ISGB40-50B 3.7 5.3 7.0 1.03 1.47 1.94 38 36 34.5 29 2900 2.2 2.3 55
011 ISGB40-80 4.4 6.3 8.3 1.22 1.75 2.31 82 80 74 24 28 28 2900 7.5 2.3 110
012 ISGB40-80A 4.1 5.9 7.8 1.14 1.64 2.17 72 70 65 24 28 27 2900 5.5 2.3 105
013 ISGB40-80B 3.8 5.5 7.2 1.06 1.53 2.00 61.5 60 56 23 27 26 2900 5.5 2.3 80
014 ISGB40-12.5(I) 8.8 12.5 16.3 2.44 3.47 4.53 13.2 12.5 11.3 55 62 60 2900 1.1 2.3 35
015 ISGB40-12.5(I)A 8 11 14.5 2.22 3.05 4.03 10.6 10 9 60 2900 0.75 2.3 32
016 ISGB40-20(I) 8.8 12.5 16.3 2.44 3.47 4.53 21.5 20 17.8 49 58 57 2900 1.5 2.3 40
017 ISGB40-20(I)A 8 11 14.5 2.22 3.05 4.03 17 16 14 57 2900 1.1 2.3 35
018 ISGB40-32(I) 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3.0 2.3 60
019 ISGB40-32(I)A 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 2.3 50
020 ISGB40-32(I)B 7.3 10.4 13.5 2.38 2.89 3.75 26 24 20 50 2900 1.5 2.3 45
021 ISGB40-50(I) 8.8 12.5 16.3 2.44 3.47 4.53 51.2 50 48 38 46 46 2900 5.5 2.3 90
022 ISGB40-50(I)A 8.3 11.7 15.3 2.31 3.25 4.25 45 44 42 37 46 45 2900 4.0 2.3 80
023 ISGB40-50(I)B 7.5 10.6 13.8 2.08 2.94 3.83 37 36 34 40 2900 3.0 2.3 70
024 ISGB40-80(I) 8.8 12.5 16.3 2.44 3.47 4.53 81.2 80 77.5 31 38 40 2900 11.0 2.3 150
025 ISGB40-80(I)A 8.2 11.6 15.2 2.28 3.22 4.22 71 70 68 38 2900 7.5 2.3 100
026 ISGB40-80(I)B 7.6 10.8 14 2.11 3.0 3.89 61.4 60 58 37 2900 7.5 2.3 95
027 ISGB40-80(I)C 7.1 10.1 13.1 1.97 2.87 3.64 53.2 52 50.4 36 2900 5.5 2.3 90
028 ISGB50-12.5 8.8 12.5 16.3 2.44 3.47 4.53 13.6 12.5 11.3 55 62 60 2900 1.1 2.3 40
029 ISGB50-12.5A 8 11 14.5 2.22 3.05 4.03 11 10 9 60 2900 0.75 2.3 35
030 ISGB50-20 8.8 12.5 16.3 2.44 3.47 4.53 21.5 20 17.8 49 58 57 2900 1.5 2.3 45
031 ISGB50-20A 8 11 14.5 2.22 3.05 4.03 17 16 14 57 2900 1.1 2.3 40
032 ISGB50-32 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3.0 2.3 60
033 ISGB50-32A 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 2.3 50
034 ISGB50-32B 7.3 10.4 13.5 2.38 2.89 3.75 23 22 20.5 50 2900 1.5 2.3 46
035 ISGB50-50 8.8 12.5 16.3 2.44 3.47 4.53 52 50 48 38 46 46 2900 5.5 2.3 405
036 ISGB50-50A 8.3 11.7 15.3 2.31 3.25 4.25 45.8 44 42 37 45 45 2900 4.0 2.3 85
037 ISGB50-50B 7.5 10.6 13.8 2.08 2.94 3.83 40 38 35 44 2900 3.0 2.3 70
038 ISGB50-80 8.8 12.5 16.3 2.44 3.47 4.53 82 80 77.5 29 38 40 2900 11.0 2.3 160
039 ISGB50-80A 8.2 11.6 15.2 2.28 3.22 4.22 71.5 70 68 29 38 41 2900 7.5 2.3 120
040 ISGB50-80B 7.6 10.8 14 2.11 3.0 3.89 61.5 60 58 27.5 37 40 2900 7.5 2.3 115
041 ISGB50-80C 7.1 10.0 13.1 1.97 2.78 3.64 53.2 52 50.4 27 36 39 2900 5.5 2.3 110
042 ISGB50-12.5(I) 17.5 25 32.5 4.86 6.97 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.5 45
043 ISGB50-12.5(I)A 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 65 67 68 2900 1.1 2.5 40
044 ISGB50-20(I) 17.5 25 32.5 4.86 6.94 9.03 21.5 20 18 60 68 67 2900 3.0 2.5 60
045 ISGB50-20(I)A 15.6 22.3 29 1.33 6.19 8.1 17.5 16 13.6 58 66 65 2900 2.2 2.5 50
046 ISGB50-32(I) 17.5 25 32.5 4.86 6.94 9.03 34.4 32 27.5 55 63 60 2900 4.0 2.5 75
047 ISGB50-32(I)A 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24 54 62 59 2900 4.0 2.5 75
048 ISGB50-32(I)B 15.0 21.6 28 4.17 6.0 7.78 26 24 20.6 61 2900 3.0 2.5 65
049 ISGB50-50(I) 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7.5 2.5 110
050 ISGB50-50(I)A 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 7.5 2.5 110
051 ISGB50-50(I)B 15.2 21.8 28.3 4.22 6.06 7.86 40.5 38 34.5 55 2900 5.5 2.5 100
052 ISGB50-80(I) 17.5 25 32.5 4.86 6.94 9.03 82 80 76.5 39 50 52 2900 15.0 2.5 175
053 ISGB50-80(I)A 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 39 51 52 2900 11.0 2.5 165
054 ISGB50-80(I)B 15 21.6 28 4.17 6.0 7.78 61 60 58 38 50 54 2900 11.0 2.5 165
055 ISGB50-125(I) 17.3 25 32.5 4.6 6.94 9.03 128 125 122 31 40 44 2900 30.0 2.5 310
056 ISGB50-125(I)A 16.6 23.7 31 4.61 6.58 8.6 115 113 110 30 40 44 2900 22.0 2.5 250
057 ISGB50-125(I) 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 39 2900 18.5 2.5 215
058 ISGB50-125(I)C 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 38 2900 15.0 2.5 195
059 ISGB65-12.5 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.5 45
060 ISGB65-12.5A 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 65 67 68 2900 1.1 2.5 40
061 ISGB65-20 17.5 25 32.5 4.86 6.94 9.03 22 20 18 60 68 67 2900 3.0 2.5 60
062 ISGB65-20A 15.6 22.3 29 4.33 6.19 8.1 17.5 16 14.4 58 66 65 2900 2.2 2.5 50
063 ISGB65-32 17.5 25 32.5 4.86 6.94 9.03 34.4 32 27.5 54 63 60 2900 4.0 2.5 75
064 ISGB65-32A 16.4 23.4 30.1 4.56 6.5 8.44 30 28 24.5 54 62 59 2900 4.0 2.5 75
065 ISGB65-32B 15 21.6 28 4.17 6.0 7.78 26 24 21 51 61 60 2900 3.0 2.5 65
066 ISGB65-50 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7. 2.5 110
067 ISGB65-50A 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 57. 2.5 110
068 ISGB65-50 15.2 21.8 28.3 4.22 6.06 7.86 40.5 38 34 55 2900 55.5 2.5 100
069 ISGB65-80 17.5 25 32.5 4.86 6.94 9.03 82 80 76.5 39 50 52 2900 15.0 2.5 185
070 ISGB65-80A 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 39 50 52 2900 11.0 2.5 170
071 ISGB65-80B 15 21.6 28 4.17 6.0 7.78 61 60 58 38 49 54 2900 11.0 2.5 170
072 ISGB65-125 17.5 25 32.5 4.86 6.94 9.03 127 125 122 32 40 44 2900 30.0 2.5 320
073 ISGB65-125A 16.6 23.7 31 4.61 6.58 8.6 115 113 110 32 40 44 2900 22.0 2.5 260
074 ISGB65-125B 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 39 2900 18.5 2.5 225
075 ISGB65-125C 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 38 2900 15.0 2.5 210
076 ISGB65-12.5(I) 35 50 65 9.72 13.9 18.1 13.8 12.5 10 67 73 70 2900 3.0 3.0 65
077 ISGB65-12.5(I)A 31.3 44.7 58 8.7 12.4 16.1 11 10 8 66 72 69 2900 2.2 3.0 55
078 ISGB65-20(I) 35 50 65 9.72 13.9 18.1 22 20 17 67 72.5 70 2900 5.5 3.0 100
079 ISGB65-20(I)A 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 60 71 69 2900 4.0 3.0 80
080 ISGB65-32(I) 35 50 65 9.72 13.9 18.1 35 32 28 63 71 70 2900 7.5 3.0 105
081 ISGB65-32(I)A 32.7 46.7 61 9.1 13.0 16.9 30.6 28 25 62 70 69 2900 7.5 3.0 105
082 ISGB65-32(I)B 30.0 43.3 56.3 8.4 12.0 15.6 26 24 21 69 2900 5.5 3.0 95
083 ISGB65-50(I) 35 50 65 9.72 13.9 18.1 53.5 50 46 55 67 68   2900 15.0 3.0 180
084 ISGB65-50(I)A 32.8 47 61 9.1 13.1 16.9 47 44 40 54 66 67   2900 11.0 3.0 165
085 ISGB65-50(I)B 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 65   2900 7.5 3.0 115
086 ISGB65-80(I) 35 50 65 9.7 13.9 18.1 83 80 72 52 59 60   2900 22.0 3.0 235
087 ISGB65-80(I)A 32.5 46.7 61 9.0 13.0 16.9 73 70 63 52 59 60 2900 18.5 3.0 205
088 ISGB65-80(I)B 30 43.3 56 8.3 12.0 15.6 63 60 54 58 2900 15.0 3.0 180
089 ISGB65-125(I) 35 50 65 9.72 13.9 18.1 128 125 121 44 54 57 2900 37.0 3.0 350
090 ISGB65-125(I)A 32.5 46.5 60.5 9.0 12.9 16.8 116 113 110 43 54 57 2900 30.0 3.0 335
091 ISGB65-125(I)B 31 44.5 58 8.6 12.4 16.1 103 101 97 40 53 56 2900 30.0 3.0 335
092 ISGB65-125(I)C 29 41 43.6 8.1 11.4 14.9 87 85 83 39 51 55 2900 22.0 3.0 270
093 ISGB80-12.5 35 50 65 9.72 13.9 18.1 13.8 12.5 10 67 73 70 2900 3.0 3.0 65
094 ISGB80-12.5A 31.3 44.7 58 8.7 12.5 16.1 11 10 8 66 72 69 2900 2.2 3.0 60
095 ISGB80-20 35 50 65 9.72 13.9 18.1 22 20 17 67 72.5 70 2900 5.5 3.0 100
096 ISGB80-20A 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 66 71 69 2900 4.0 3.0 80
097 ISGB80-32 35 50 65 9.72 13.9 18.1 35 32 28 63 71 70 2900 7.5 3.0 105
098 ISGB80-32A 32.7 46.7 61 9.1 13.0 16.9 30.6 28 25 62 70 69 2900 7.5 3.0 105
099 ISGB80-32B 30.3 43.3 56.3 8.4 12.0 15.6 27 24 20 69 2900 5.5 3.0 100
100 ISGB80-50 35 50 65 9.72 13.9 18.1 53.3 50 46 55 67 68 2900 15.0 3.0 175
101 ISGB80-50A 32.8 47 61 9.1 13.1 16.9 47 44 40 54 66 67 2900 11.0 3.0 170
102 ISGB80-50B 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 53 65 67 2900 7.5 3.0 120
103 ISGB80-80 35 50 65 9.72 13.9 18.1 83 80 72 52 59 60 2900 22.0 3.0 240
104 ISGB80-80A 32.5 46.7 61 9.0 13.0 16.9 73 70 64 52 59 60 2900 18.5 3.0 210
105 ISGB80-80B 30 43.3 56 8.3 12.0 15.6 63 60 54 58 2900 15.0 3.0 190
106 ISGB80-125 35 50 65 9.72 13.9 18.1 128 125 122 43 54 57 2900 37.0 3.0 360
107 ISGB80-125A 32.5 46.5 60.5 9 12.9 16.8 116 113 110 42 53 56 2900 30.0 3.0 345
108 ISGB80-125B 31 44.5 58 8.6 12.4 16.1 103 101 97 53 2900 30.0 3.0 340
109 ISGB80-125C 29 41 53.6 8.1 11.4 14.9 98 85 83 51 2900 22.0 3.0 375
110 ISGB80-12.5(I) 70 100 130 19.4 27.8 36.1 13.6 12.5 11 66 76 75 2900 5.5 4.5 110
111 ISGB80-12.5(I)A 62.6 89 116 17.4 24.7 32.2 11 10 8.8 64 74 74 2900 4.0 4.5 85
112 ISGB80-20(I) 70 100 130 19.4 27.8 36.1 23.5 20 14 70 76 72 2900 11.0 4.5 165
113 ISGB80-20(I)A 62.6 89 116 17.4 24.7 32.2 19 16 11 68 74 65 2900 7.5 4.5 130
114 ISGB80-32(I) 70 100 130 19.4 27.8 36.1 36.5 32 24 70 76 65 2900 15.0 4.5 185
115 ISGB80-32(I)A 65.4 93.5 121.6 18.2 26.0 33.8 32 28 21 68 74 67 2900 11.0 4.5 175
116 ISGB80-32(I)B 60.6 86.6 112.5 16.8 24.1 31.3 27 24 18 72 2900 11.0 4.5 175
117 ISGB80-50(I) 70 100 130 19.4 27.8 36.1 54 50 42 65 74 73 2900 22.0 4.5 250
118 ISGB80-50(I)A 65.4 93.5 121.6 18.2 26.4 33.8 47.5 44 39 64 73 72 2900 18.5 4.5 220
119 ISGB80-50(I)B 61 87 113 16.9 24.2 31.4 41 38 32 71 2900 15.0 4.5 200
120 ISGB80-80(I) 70 100 130 19.4 27.8 36.1 87 80 68 62 69 68 2900 37.0 4.5 330
121 ISGB80-80(I)A 65.4 93.5 121.6 18.2 26.0 33.8 76 70 59.5 61 68 67 2900 30.0 4.5 315
122 ISGB80-80(I)B 61 87 113 16.9 24.2 31.4 65 60 51 66 2900 30.0 4.5 315
123 ISGB80-125(I) 70 100 130 19.4 27.8 36.1 132 125 114 55 66 67 2900 75.0 4.5 675
124 ISGB80-125(I)A 66.5 95 123.6 18.5 26.4 34.3 119 113 104 55 66 67 2900 55.0 4.5 535
125 ISGB80-125(I)B 63 90 117 17.5 25 32.5 106.6 101 92 65 2900 45.0 4.0 425
126 ISGB80-125(I)C 58 82 107 16.1 22.8 29.7 90 85 76 63 2900 37.0 4.0 370
127 ISGB100-12.5 70 100 130 19.4 27.8 36.1 13.6 12.5 11 66 76 75 2900 5.5 4.5 115
128 ISGB100-12.5A 62.6 89 116 17.4 24.7 32.2 11 10 8.8 64 74 74 2900 4.0 4.5 90
129 ISGB100-20 70 100 130 19.4 27.8 36.1 23.5 20 14 70 76 65 2900 11.0 4.5 170
130 ISGB100-20A 62.6 89 116 17.4 24.7 32.2 19 16 11 68 74 63 2900 7.5 4.5 120
131 ISGB100-32 70 100 130 19.4 27.8 36.1 36.5 32 24 70 76 65 2900 15.0 4.5 200
132 ISGB100-32A 65.4 93.5 121.6 18.2 26.0 33.8 32 28 21 68 74 67 2900 11.0 4.5 185
133 ISGB100-32B 60.6 86.6 112.5 16.8 24.1 31.3 27 24 18 72 2900 11.0 4.5 180
134 ISGB100-50 70 100 130 19.4 27.8 36.1 54 50 42 65 74 73 2900 22.0 4.0 245
135 ISGB100-50A 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 37 64 73 72 2900 18.5 4.0 215
136 ISGB100-50B 61 87 113 16.9 24.2 31.4 41 38 34 71 2900 15.0 4.0 195
137 ISGB100-80 70 100 130 19.4 27.8 36.1 87 80 68 62 69 68 2900 37.0 4.0 345
138 ISGB100-80A 65.4 93.5 121.6 18.2 26.0 33.8 76 70 59.5 61 68 67 2900 30.0 4.0 330
139 ISGB100-80B 61 87 113 16.9 24.2 31.4 65 60 51 67 2900 30.0 4.0 330
140 ISGB100-125 70 100 130 19.4 27.8 36.1 132 125 114 55 66 67 2900 75.0 4.0 685
141 ISGB100-125A 66.5 95 123.6 18.5 26.4 34.3 119 113 104 55 66 67 2900 55.0 4.0 550
142 ISGB100-125 63 90 117 17.5 25.0 32.5 106.6 101 92 65 2900 45.0 4.0 440
143 ISGB100-125C 58 82 107 16.1 22.8 29.7 90 85 76 63 2900 37.0 4.0 385
144 ISGB125-12.5 96 160 192 26.7 44.4 53.3 13 12.5 12 78 82 84 2900 11.0 4.0 180
145 ISGB125-12.5A 86 143 172 23.9 39.7 47.8 10.4 10 9.6 77 2900 7.5 4.0 130
146 ISGB125-20 96 160 192 26.7 44.4 53.3 22.6 20 17 76 80 78 2900 15.0 4.0 225
147 ISGB125-20A 86 143 172 23.9 39.7 47.8 18 16 13.6 73 77 75 2900 11.0 4.0 210
148 ISGB125-32 96 160 192 26.7 44.4 53.3 36 32 28 78 2900 22.0 4.0 265
149 ISGB125-32A 90 150 180 25 41.7 50 31.5 28 24.5 76 2900 18.5 4.0 230
150 ISGB125-32 83 138 166 21.7 38.3 46.1 27 24 21 73 2900 15.0 4.0 215
151 ISGB125-50 96 160 192 26.7 44.4 53.3 55 50 46 69 79 78 2900 37.0 5.0 400
152 ISGB125-50A 90 150 180 25 41.7 50 48.4 44 40.5 64 74 73 2900 30.0 5.0 380
153 ISGB125-50B 83 138 166 21.8 38.3 46.1 41.3 37.5 34.5 72 2900 22.0 5.0 325
154 ISGB125-80 96 160 192 26.7 44.4 53.3 87 80 73 65 77 74 2900 55.0 4.5 580
155 ISGB125-80A 90 150 180 25 41.7 50 76 70 64 74 2900 45.0 4.5 495
156 ISGB125-80B 83 138 166 21.7 38.3 46.1 65 60 55 73 2900 37.0 4.5 430
157 ISGB125-125 96 160 192 26.7 44.7 53.3 133 125 119 70 72 68 2900 90.0 4.5 800
158 ISGB125-125A 90 150 180 25 41.7 50 117 110 104.6 65 70 71 2900 75.0 4.5 715
159 ISGB125-125B 86 143 172 23.8 39.7 47.8 106.4 100 95.2 65 69 66 2900 75.0 4.5 710
160 ISGB125-125C 80.5 134 161 22.4 37.2 44.7 96 88 86 68 2900 55.0 4.5 590
161 ISGB125-32(I) 120 200 240 33.3 55.6 66.7 35 32 28 64 76 75 2900 30.0 4.5 325
162 ISGB125-32(I)A 112 187 224 31.1 51.9 62.2 31.5 28 24 63 75 75 2900 22.0 4.5 295
163 ISGB125-50(I) 120 200 240 33.3 55.6 66.7 55 50 46 63 74 73 2900 45.0 4.5 430
164 ISGB125-50(I)A 112 187 224 31.1 51.9 62.2 48.4 44 40 62 73 73 2900 37.0 4.5 420
165 ISGB125-50(I)B 104 173 208 28.9 48.1 57.8 41 37 34.5 61 72 73 2900 30.0 4.5 410
166 ISGB125-80(I) 120 200 240 33.3 55.6 66.7 87 80 72 65 76 74 2900 75.0 4.5 685
167 ISGB125-80(I)A 112 187 224 31.1 51.9 62.2 76 70 63 64 75 73 2900 55.0 4.5 545
168 ISGB125-80(I)B 104 173 208 28.9 48.1 57.8 65 60 54 63 74 72 2900 45.0 4.5 460
169 ISGB125-125(I) 120 200 240 33.3 55.6 66.7 133 125 120 58 73 75 2900 110.0 4.5 950
170 ISGB125-125(I)A 112 187 224 31.1 51.9 62.2 116 110 105 57 72 74 2900 90.0 4.5 785
171 ISGB125-125(I)B 104 173 208 28.9 48.1 57.8 100 95 91 55 70 72 2900 75.0 4.5 750
172 ISGB150-12.5 112 160 208 31.1 44.4 57.8 13.5 12.5 10 60 72 66 1450 11.0 3.5 200
173 ISGB150-12.5A 98 140 182 27.2 39 50.6 11 10 8.5 68 70 71 1450 7.5 3.5 180
174 ISGB150-20 112 160 208 31.1 44.4 57.8 23.5 20 14 66 71 66 1450 15.0 3.5 250
175 ISGB150-20A 98 140 182 27.2 39 50.6 19 17 11 65 70 66 1450 11.0 3.5 230
176 ISGB150-20B 84 120 156 23.3 33.3 43.3 15.5 14 10 62 70 68 1450 7.5 3.5 200
177 ISGB150-32 112 160 208 31.1 44.4 57.8 33 32 28 62 70 80 1450 22.0 3.5 280
178 ISGB150-32A 98 140 182 27.2 39 50.6 29 28 26.6 60 71 80 1450 18.5 3.5 270
179 ISGB150-32B 84 120 156 23.3 33.3 43.3 25 24 22.5 66 71 70 1450 15.0 3.5 250
180 ISGB150-50 112 160 208 31.1 44.4 57.8 52 50 42 60 72 80 1450 37.0 3.5 515
181 ISGB150-50A 98 140 182 27.2 39 50.6 46 44 39 60 70 80 1450 30.0 3.5 500
182 ISGB150-50B 84 120 156 23.3 33.3 43.3 41 38 30 66 70 73 1450 22.0 3.5 480
183 ISGB150-80 112 160 208 31.1 44.4 57.8 83 80 75 67 72 69 1450 55.0 3.5 900
184 ISGB150-80A 98 140 182 27.2 39 50.6 73 70 66 65 70 67 1450 45.0 3.5 765
185 ISGB150-80B 84 120 156 23.3 33.3 43.3 65 60 56 62 67 65 1450 37.0 3.5 660
186 ISGB150-80C 120 200 240 33.3 55.6 66.7 87 80 72 65 76 74 1450 75.0 4.2 710
187 ISGB150-80A 112 187 224 31.1 51.9 62.2 76 70 63 64 75 73 2900 55.0 4.2 560
188 ISGB150-80B 104 173 208 28.9 48.1 57.8 65 60 54 63 74 72 2900 45.0 4.2 465
189 ISGB150-125 120 200 240 33.3 55.6 66.7 133 125 120 58 73 75 2900 110.0 4.5 980
190 ISGB150-125A 112 187 224 31.1 51.9 62.2 116 110 105 57 72 74 2900 90.0 4.5 805
191 ISGB150-125B 104 173 208 28.9 48.1 57.8 100 95 91 55 70 72 2900 75.0 4.5 725
192 ISGB150-12.5(I) 140 200 260 38.9 55.6 72.2 13.8 12.5 10.6 68 78 78 1450 15.0 3.0 265
193 ISGB150-12.5(I)A 125 179 233 34.7 49.7 64.6 11 10 8.5 66 76 76 1450 11.0 3.0 245
194 ISGB150-20(I) 140 200 260 38.9 55.6 72.2 21.8 20 17 73 79 77 1450 18.5 3.0 300
195 ISGB150-20(I)A 129 184 240 35.8 51.2 66.7 18.5 17 14.4 72 78 76 1450 15.0 3.0 265
196 ISGB150-20(I)B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 71 76 74 1450 11.0 3.0 245
197 ISGB150-32(I) 140 200 260 38.9 55.6 72.2 33.8 32 28 70 78 73 1450 30.0 3.5 410
198 ISGB150-32(I)A 131 187 243 36.4 51.9 67.5 29.5 28 24.5 69 77 77 1450 22.0 3.5 335
199 ISGB150-32(I)B 121 173 225 33.6 48.1 62.5 25 24 21 69 76 74 1450 18.5 3.5 310
200 ISGB150-50(I) 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45.0 3.5 500
201 ISGB150-50(I)A 131 187 243 36.4 51.9 67.5 46.6 44 38.3 67 74 70 1450 37.0 3.5 460
202 ISGB150-50(I)B 122 174 226.5 33.9 48.3 62.9 40.5 38 33 66 73 69 1450 30.0 3.5 435
203 ISGB150-50(I)C 112 160 208 31.1 44.4 57.8 34 32 28 71 1450 22.0 3.5 370
204 ISGB150-80(I) 140 200 260 38.9 55.6 72.2 84 80 75 62 69 67 1450 75.0 3.5 1050
205 ISGB150-80(I)A 131 187 243 36.4 51.9 67.5 73 70.5 66 61 68 66 1450 75.0 3.5 900
206 ISGB150-80(I)B 122 174 226.5 33.9 48.3 62.9 65 62 58 60 66 64 1450 55.0 3.5 780
207 ISGB150-80(I)C 112 160 208 31.1 44.4 57.8 56.5 54.5 51 58 64 62 1450 45.0 3.5 650
208 ISGB200-12.5 140 200 260 38.9 55.6 72.2 13.8 12.5 10.8 68 78 78 1450 15.0 3.0 270
209 ISGB200-12.5A 125 179 233 34.7 49.7 64.6 11 10 8.5 66 76 76 1450 11.0 3.0 245
210 ISGB200-20 140 200 260 38.9 55.6 72.2 21.8 20 17 73 79 77 1450 18.5 3.0 310
211 ISGB200-20A 129 184 240 35.8 51.2 66.7 18.5 17 14.4 72 78 76 1450 15.0 3.0 365
212 ISGB200-20B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 71 76 74 1450 11.0 3.0 245
213 ISGB200-32 140 200 260 38.9 55.6 72.2 33.8 32 28 70 78 78 1450 30.0 3.5 420
214 ISGB200-32A 131 187 243 36.4 51.9 67.5 29.5 27 24.5 69 77 78 1450 22.0 3.5 350
215 ISGB200-32B 121 173 225 33.6 48.1 62.5 25 24 21 69 76 73 1450 18.5 3.5 320
216 ISGB200-50 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45.0 3.5 495
217 ISGB200-50A 131 187 243 36.4 51.9 67.5 46.6 44 38.3 67 74 70 1450 37.0 3.5 460
218 ISGB200-50B 122 174 226.5 33.9 48.3 62.9 40.5 38 33 73 1450 30.0 3.5 445
219 ISGB200-50C 112 160 208 31.1 44.4 57.8 34 32 28 71 1450 22.0 3.5 380
220 ISGB200-12.5 280 400 520 77.8 111.1 144 13.4 12.5 10.5 70 80 79 1450 22.0 4.0 385
221 ISGB200-12.5A 250 358 465 69.4 99.4 129.2 10.7 10 8.5 68 78 77 1450 18.5 4.0 470
222 ISGB200-20 280 400 520 77.8 111.1 144 22.2 20 14 75 80 72 1450 30.0 4.0 480
223 ISGB200-20A 250 358 465 69.4 99.4 129.2 19 17 13 73 78 70 1450 22.0 4.0 430
224 ISGB200-20B 226 322 419 62.8 89.4 116.4 15.5 14 10 70 75 73 1450 18.5 4.0 390
225 ISGB200-32 280 400 520 77.8 111.1 144 36 32 26 73 80 75 1450 55.0 4.0 680
226 ISGB200-32A 262 374 486 72.8 103.9 135 31.5 28 23 72 79 74 1450 45.0 4.0 560
227 ISGB200-32B 242 346 450 67.2 96.1 125 27.5 24 18.5 78 1450 37.0 4.0 535
228 ISGB200-50 280 400 520 77.8 111.1 144 54.5 50 39 75 81 77 1450 75.0 4.0 835
229 ISGB200-50A 262 352 486 72.8 103.9 135 48 44 35 73 80 75 1450 75.0 4.0 835
230 ISGB200-50B 242 346 450 67.2 96.1 125 42 38 29.6 72 78 74 1450 55.0 4.0 700
231 ISGB200-50C 224 320 416 62.2 88.9 115.6 34.9 32 25 70 76 72 1450 45.0 4.0 585
232 ISGB200-80 280 400 520 77.8 111.1 144 87 80 72 73 80 77 1450 132.0 4.0 1565
233 ISGB200-80A 262 374 486 72.8 103.9 135 76 70 63 72 79 76 1450 110.0 4.0 1415
234 ISGB200-80B 242 346 450 67.2 96.1 125 65 60 54 71 78 75 1450 90.0 4.0 1290
235 ISGB200-80C 224 320 416 62.2 88.9 115.6 62 56 48 70 76 74 1450 75.0 4.0 1050
236 ISGB200-125 280 400 520 77.8 111.1 144.4 135 125 104 79 1450 200.0 4.0 1680
237 ISGB200-125A 256 352 448 71.1 97.8 125 120 112 88 78 1450 200.0 4.0 1680
238 ISGB200-125B 224 320 416 62.2 88.9 115.6 104 96 72 77 1450 132.0 4.0 1450
239 ISGB250-12.5 400 650 670 111.1 152.8 186.1 13.5 12.5 11 78 82 78 1450 30.0 4.0 550
240 ISGB250-12.5A 368 506 607 102.2 140.6 168.7 11.6 10.8 9.5 74 80 76 1450 22.0 5.0 500
241 ISGB250-20 400 550 670 111.1 152.8 186.1 22.5 20 16 78 82 84 1450 45.0 5.0 620
242 ISGB250-20A 368 506 607 102.2 140.6 168.7 19.5 17 14.6 80 1450 37.0 5.0 550
243 ISGB250-32 400 550 670 111.1 152.8 186.1 36 32 26 77 80 81 1450 75.0 5.0 915
244 ISGB250-32A 368 506 607 102.2 140.6 168.7 31.5 28 23 78 1450 55.0 5.0 840
245 ISGB250-32B 339 466 559 94 129.3 155.2 26.5 25 20 76 1450 45.0 5.0 695
246 ISGB250-50 400 550 670 111.1 152.8 186.1 54.5 50 39 69 76 72 1450 110.0 5.0 1557
247 ISGB250-50A 368 506 607 102.2 140.6 168.7 48 44 35.5 68 74 70 1450 90.0 5.0 1055
248 ISGB250-50B 339 466 559 94 129.3 155.2 43 39.5 32.5 66 72 68 1450 75.0 5.0 910
249 ISGB250-50C 311 428 514 86.5 119 142.8 38 35 28 63 69 65 1450 75.0 5.0 910
250 ISGB250-70 400 550 670 111.1 152.8 186.1 76 70 63 75 76 78 1450 160.0 5.0 1545
251 ISGB250-70A 368 506 607 102.2 140.6 168.7 65 60 54 74 75 77 1450 132.0 5.0 1355
252 ISGB250-70B 339 466 559 94 129.3 155.2 55 50 42 73 74 74 1450 90.0 5.0 1055
253 ISGB250-70C 311 428 514 86.5 119 142.8 49.5 44 38 71 72 73 1450 75.0 5.0 965
254 ISGB250-80 500 550 670 111.1 152.8 186.1 84 80 70 73 77 75 1450 200.0 5.0 1750
255 ISGB250-80A 368 506 670 102.2 140.6 168.7 75 71 62.5 72 75 74 1450 160.0 5.0 1560
256 ISGB250-80B 339 465 559 94 129.3 155.2 66.5 63.5 55.5 70 73 72 1450 132.0 5.0 1420
257 ISGB250-80C 311 428 514 86.5 119 142.8 58 55 48.5 69 71 70 1450 110.0 5.0 1350
258 ISGB300-12.5 500 720 860 138.9 200 238.9 13.5 12.5 10.5 78 83 78 1450 37.0 5.0 985
259 ISGB300-12.5A 460 662 791 127.8 184 219.8 12 11 9.3 77 82 77 1450 30.0 5.0 925
260 ISGB300-18 480 720 800 133.3 200 250 20 18 15.5 77 81 74 1450 55.0 5.0 1135
261 ISGB300-18A 438 607 821 121.7 182.5 228.1 16.5 15 13 75 79 72 1450 45.0 5.0 1040
262 ISGB300-18B 400 600 750 111.1 167.0 208.3 14 12.5 11 73 77 70 1450 37.0 5.0 900
263 ISGB300-20 500 720 900 138.9 200 250 23 20 16 80 73 84 1450 55.0 5.0 900
264 ISGB300-20A 460 662 791 127.8 184 219.8 20.2 17.5 14.2 81 1450 45.0 5.0 785
265 ISGB300-28 480 720 900 133.3 200 250 31 28 25 77 81 77 1450 75.0 5.0 1350
266 ISGB300-28A 444 666 833 123.3 185 231.4 26.5 24 21.5 76 80 76 1450 75.0 5.0 1350
267 ISGB300-28B 415 623 779 115.3 173.1 216.4 23 21 18.5 79 1450 55.0 5.0 1170
268 ISGB300-32 500 720 900 138.9 200 250 36 32 26 79 82.5 84 1450 90.0 5.0 1350
269 ISGB300-32A 460 662 791 127.8 184 219.8 30.5 28 23.5 74 80 74 1450 75.0 5.0 1250
270 ISGB300-32B 423 609 728 117.6 169.3 202.2 25.5 23.5 20 72 78 73 1450 55.0 5.0 1080
271 ISGB300-44 480 720 900 133.3 200 250 48 44 34 76 84 82 1450 132.0 5.0 1900
272 ISGB300-44A 444 666 833 123.3 185 231.4 41.4 38 30 80 1450 110.0 5.0 1700
273 ISGB300-44B 409 614 767 113.6 170.6 213.1 35 32 25 78 1450 90.0 5.0 1550
274 ISGB300-50 500 720 900 138.9 200 250 54.5 50 42 75 80 78 1450 132.0 5.5 1725
275 ISGB300-50A 460 662 791 127.8 184 219.8 47 44 36.5 74 79 77 1450 110.0 5.5 1520
276 ISGB300-50B 423 609 728 117.6 169.3 202.2 41 38 32 72 77 75 1450 90.0 5.5 1400
277 ISGB300-50C 389 561 670 108.2 155.7 186 35.5 33 27.5 69 74 72 1450 75.0 5.5 1250
278 ISGB300-65 500 720 900 138.9 200 250 71 65 58 75 81 82 1450 200.0 5.5 2150
279 ISGB300-65A 460 662 791 127.8 184 219.8 60 55 49 74 80 81 1450 160.0 5.5 1730
280 ISGB300-65B 423 609 728 117.6 169.3 202.2 49 45 35 73 79 80 1450 110.0 5.5 1630
281 ISGB300-65C 389 561 670 108.2 155.7 186 42 38 30 72 78 79 1450 90.0 5.5 1500
282 ISGB300-80 500 720 900 138.9 200 250 84 80 72 74 80 75 1450 250.0 5.5 2280
283 ISGB300-80A 460 662 791 127.8 184 219.8 74 70.5 63.5 73 79 74 1450 200.0 5.5 2150
284 ISGB300-80B 423 609 728 117.6 169.3 202.2 65 62 56 71 77 72 1450 160.0 5.5 1980
285 ISGB300-80C 389 561 670 108.2 155.7 186 57 54.5 49 68 75 70 1450 132.0 5.5 1850
286 ISGB350-12.5 718 1080 1345 199.4 300 373.6 15 12.5 11 75 83 81 970 55.0 5.5 1200
287 ISGB350-12.5A 663 995 1245 184.2 276.4 345.8 12 10 8.5 72 81 79 970 45.0 5.5 1020
288 ISGB350-20 718 1080 1345 199.4 300 373.6 23.5 20 18 76 82 80 970 90.0 5.5 1450
289 ISGB350-20A 663 995 1245 184.2 376.4 345.8 20 17 15 74 80 78 970 75.0 5.5 1320
290 ISGB350-20B 620 931 1165 172.2 258.6 323.6 17.5 15 13 71 78 77 970 55.0 5.5 1150
291 ISGB350-32 718 1080 1345 199.4 300 373.6 36.4 32 28.5 79 83 78 1450 132.0 5.5 2150
292 ISGB350-32A 663 995 1245 184.2 276.4 345.6 30.5 27 25 74 81 76 1450 110.0 5.5 2000
293 ISGB350-32B 620 931 1165 172.2 258.6 323.6 26.5 24 21 73 79 75 1450 90.0 5.5 1850
294 ISGB350-40 718 1080 1345 199.4 300 373.6 44.6 40 34.6 82 1450 160.0 5.5 1700
295 ISGB350-40A 642 965 1200 178.6 268.1 334.2 35.7 32 27.7 80 1450 132.0 5.5 1500
296 ISGB350-40B 600 900 1120 166.7 250 311.4 31.2 28.2 24.6 78 1450 110.0 5.5 1300
297 ISGB350-50 718 1080 1345 199.4 300 373.6 54.7 50 44.2 78 83 77 1450 200.0 5.5 2300
298 ISGB350-50A 663 995 1245 184.2 276.4 345.8 48.3 44 36.8 77 81 76 1450 160.0 5.5 2100
299 ISGB350-50B 620 931 1165 172.2 258.6 323.6 42.5 38 32.3 79 1450 132.0 5.5 1950
300 ISGB350-60 718 1080 1345 199.4 300 373.6 64.8 60 55 82 1450 250.0 5.5 2500
301 ISGB350-60A 663 995 1245 184.2 376.4 345.8 59.2 54 48 80 1450 200.0 5.5 2250
302 ISGB350-60B 620 931 1165 172.2 258.6 323.6 51.3 46.9 41.3 78 1450 160.0 5.5 2100
303 ISGB350-12.5(I) 1000 1200 1450 277.8 33.3 402.8 13.5 12.5 10.5 76 80 77 970 55.0 6.0 1250
304 ISGB350-12.5(I)A 900 1080 1300 250 300 361 11.5 10.5 9 76 80 76 970 45.0 6.0 1150
305 ISGB350-20(I) 1000 1200 1450 277.8 333.3 402.8 23 20 16 76 80 76 970 90.0 6.0 1580
306 ISGB350-20(I)A 900 1080 1300 250 300 361 19 17 14 73 78 74 970 75.0 6.0 1350
307 ISGB350-32(I) 1000 1200 1450 277.8 333.3 402.8 36 32 26 74 78 75 1450 160.0 6.0 1870
308 ISGB350-32(I)A 900 1080 1300 250 300 361 31.5 28 23 72 76 73 1450 132.0 6.0 1720
309 ISGB350-32(I)B 745 985 1182 207 273 328 27 25 20 71 75 72 1450 110.0 6.0 1650
310 ISGB350-50(I) 1000 1200 1450 277.8 333.3 402.8 55 50 43 70 74 72 1450 250.0 6.0 2350
311 ISGB350-50(I)A 900 1080 1300 250 300 361 47.5 44 38 68 72 70 1450 200.0 6.0 2100
312 ISGB350-50(I)B 745 985 1182 207 273 328 42 38.5 34 60 70 68 1450 160.0 6.0 2000

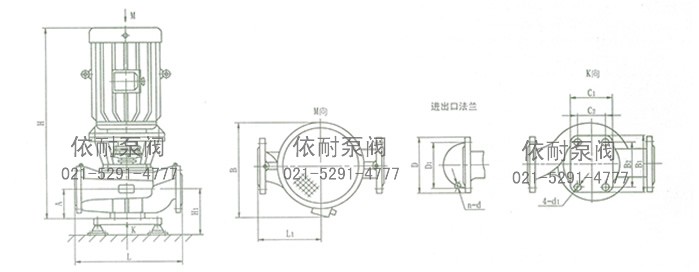

ISGB、IRGB系列管道泵产品外形图及安装尺寸

ISGB、IRGB系列管道泵 产品外形图及安装尺寸
ISGB、IRGB系列管道泵 产品外形图及安装尺寸
序号 型号 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1×B1 A L1 C1×B1 4-Фd1 D D1 n-d 规格 H1
ISGB001 40-12.5 290 230 6406 120×170 85 145 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
ISGB002 40-125.A 290 230 40 120×170 85 145 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
ISGB003 40-20 360 230 660 120×170 95 180 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 115
ISGB004 40-20A 360 230 660 120×170 95 180 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 115
ISGB005 40-32 360 270 700 120×170 95 180 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
ISGB006 40-32A 360 270 675 120×170 95 180 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
ISGB007 40-32B 360 270 660 120×170 95 180 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
ISGB008 40-50 390 330 760 145×205 100 195 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 120
ISGB009 40-50A 390 330 740 145×205 100 195 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 120
ISGB010 40-50B 390 330 700 145×205 100 195 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 120
ISGB011 40-80 460 405 950 145×205 100 230 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 120
ISGB012 40-80A 460 405 950 145×205 100 230 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 120
ISGB013 40-80B 460 405 950 145×205 100 230 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 120
ISGB014 40-12.5(I) 310 230 715 145×205 100 155 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD41-0.5 120
ISGB015 40-12.5(I)A 310 230 715 145×205 105 155 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD41-0.5 120
ISGB016 40-20(I) 360 240 745 145×205 105 180 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD41-0.5 125
ISGB017 40-20(I)A 360 240 730 145×205 105 180 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD41-0.5 125
ISGB018 40-32(I) 360 300 805 145×205 105 180 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 125
ISGB019 40-32(I)A 360 300 760 145×205 105 180 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 125
ISGB020 40-32(I)B 360 300 735 145×205 105 180 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 125
ISGB021 40-50(I) 400 350 880 145×205 105 200 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 125
ISGB022 40-50(I)A 400 350 825 145×205 105 200 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 125
ISGB023 40-50(I)B 400 350 805 145×205 110 200 100×160 4-Ф18 Ф150 Ф110 4-Ф18 SD61-0.5 125
ISGB024 40-80(I) 470 430 1055 170×230 110 235 120×180 4-Ф18 Ф150 Ф110 4-Ф18 JG2-1 230
ISGB025 40-80(I)A 470 370 960 170×230 110 235 120×180 4-Ф18 Ф150 Ф110 4-Ф18 JG2-1 230
ISGB026 40-80(I)B 470 370 960 170×230 110 235 120×180 4-Ф18 Ф150 Ф110 4-Ф18 JG2-1 230
ISGB027 40-80(I)C 470 370 960 170×230 100 235 120×180 4-Ф18 Ф150 Ф110 4-Ф18 JG2-1 230
ISGB028 50-12.5 310 230 715 145×205 100 155 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 120
ISGB029 50-12.5A 310 230 715 145×205 105 155 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 120
ISGB030 50-20 360 240 745 145×205 105 180 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 125
ISGB031 50-20A 360 240 730 145×205 105 180 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 125
ISGB032 50-32 360 300 80 145×205 105 180 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB033 50-32A 360 300 5760 145×205 105 180 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB034 50-32B 360 300 735 145×205 105 180 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB035 50-50 400 350 880 145×205 105 200 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB036 50-50A 400 350 825 145×205 105 200 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB037 50-50B 400 350 80 145×205 105 200 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB038 50-80 470 430 1055 170×230 110 235 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JG2-1 230
ISGB039 50-80A 470 360 960 170×230 110 235 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JG2-1 230
ISGB040 50-80B 470 360 960 170×230 110 235 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JG2-1 230
ISGB041 50-80C 470 360 960 170×230 110 235 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JG2-1 230
ISGB042 50-12.5(I) 330 235 740 170×230 105 165 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 125
ISGB043 50-12.5(I)A 330 235 725 170×230 105 165 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 125
ISGB044 50-20(I) 390 280 805 170×230 105 195 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB045 50-20(I)A 390 280 760 170×230 105 195 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB046 50-32(I) 390 305 825 170×230 105 195 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB047 50-32(I)A 390 305 825 170×230 105 195 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB048 50-32(I)B 390 305 805 170×230 105 195 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
ISGB049 50-50(I) 410 350 880 170×230 110 205 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 130
ISGB050 50-50(I)A 410 350 880 170×230 110 205 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 130
ISGB051 50-50(I)B 410 350 880 170×230 110 205 120×180 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 130
ISGB052 50-80(I) 500 435 1065 195×285 120 250 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JG2-1 240
ISGB053 50-80(I)A 500 435 1065 195×285 120 250 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JG2-1 240
ISGB054 50-80(I)B 500 435 1065 195×285 120 250 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JG2-1 240
ISGB055 50-125(I) 570 510 1240 260×310 125 285 210×260 4-Ф23 Ф165 Ф125 4-Ф18 JG2-2 245
ISGB056 50-125(I)A 570 470 1135 260×310 125 285 210×260 4-Ф23 Ф165 Ф125 4-Ф18 JG2-2 245
ISGB057 50-125(I)B 570 435 1110 260×310 125 285 210×260 4-Ф23 Ф165 Ф125 4-Ф18 JG2-2 245
ISGB058 50-125(I)C 570 435 1065 260×310 125 285 210×260 4-Ф23 Ф165 Ф125 4-Ф18 JG2-2 245
ISGB059 65-12.5 330 235 740 170×230 105 165 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD41-0.5 125
ISGB060 65-12.5A 330 235 725 170×230 105 165 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD41-0.5 125
ISGB061 65-20 390 280 805 170×230 105 195 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 125
ISGB062 65-20A 390 280 760 170×230 105 195 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 125
ISGB063 65-32 390 305 825 170×230 105 195 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 125
ISGB064 65-32A 390 305 825 170×230 105 195 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD41-0.5 125
ISGB065 65-32B 390 305 805 170×230 105 195 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD41-0.5 125
ISGB066 65-50 410 350 880 170×230 110 205 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD41-0.5 130
ISGB067 65-50A 410 350 880 170×230 110 205 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 130
ISGB068 65-50B 410 350 880 170×230 110 205 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 130
ISGB069 65-80 500 435 1065 190×285 120 250 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JG2-1 240
ISGB070 65-80A 500 435 1065 190×285 120 250 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JG2-1 240
ISGB071 65-80B 500 435 1065 190×285 120 250 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JG2-1 240
ISGB072 65-125 570 510 1240 260×310 125 285 210×260 4-Ф23 Ф185 Ф145 4-Ф18 JG2-2 245
ISGB073 65-125A 570 470 1135 260×310 125 285 210×260 4-Ф23 Ф185 Ф145 4-Ф18 JG2-2 245
ISGB074 65-125B 570 435 1110 260×310 125 285 210×260 4-Ф23 Ф185 Ф145 4-Ф18 JG2-2 245
ISGB075 65-125C 570 435 1065 260×310 125 285 210×260 4-Ф23 Ф185 Ф145 4-Ф18 JG2-2 245
ISGB076 65-12.5(I) 400 285 825 170×230 125 200 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 145
ISGB077 65-12.5(I)A 400 245 780 170×230 125 200 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 145
ISGB078 65-20(I) 400 360 905 170×230 130 220 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 150
ISGB079 65-20(I)A 440 315 850 170×230 130 220 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 150
ISGB080 65-32(I) 440 360 905 170×230 130 220 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 150
ISGB081 65-32(I)A 440 360 905 170×230 130 220 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 150
ISGB082 65-32(I)B 440 315 905 170×230 130 220 120×180 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 150
ISGB083 65-50(I) 460 430 1005 170×230 130 230 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JG2-1 250
ISGB084 65-50(I)A 460 430 1005 170×230 130 230 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JG2-1 250
ISGB085 65-50(I)B 460 360 910 170×230 130 230 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JG2-1 250
ISGB086 65-80(I) 520 465 1155 195×285 140 260 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JG2-2 260
ISGB087 65-80(I)A 520 430 1130 195×285 140 260 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JG2-2 260
ISGB088 65-80(I)B 520 430 1085 195×285 140 260 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JG2-2 260
ISGB089 65-125(I) 620 530 1250 260×310 140 310 210×260 4-Ф23 Ф185 Ф145 4-Ф18 JG3-1 282
ISGB090 65-125(I)A 620 530 1250 260×310 140 310 210×260 4-Ф23 Ф185 Ф145 4-Ф18 JG3-1 282
ISGB091 65-125(I)B 620 530 1250 260×310 140 310 210×260 4-Ф23 Ф185 Ф145 4-Ф18 JG3-1 282
ISGB092 65-125(I)C 620 470 1145 260×310 140 310 210×260 4-Ф23 Ф185 Ф145 4-Ф18 JG3-1 282
ISGB093 80-12.5 400 285 825 170×230 125 200 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 145
ISGB094 80-12.5A 400 245 780 170×230 125 200 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 145
ISGB095 80-20 440 360 905 170×230 130 220 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 150
ISGB096 80-20A 440 315 850 170×230 130 220 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 150
ISGB097 80-32 440 360 905 170×230 130 220 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 150
ISGB098 80-32A 440 360 905 170×230 130 220 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 150
ISGB099 80-32B 440 315 905 170×230 130 220 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 150
ISGB100 80-50 460 430 1005 170×230 130 230 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JG2-1 250
ISGB101 80-50A 460 430 1005 170×230 130 230 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JG2-1 250
ISGB102 80-50B 460 360 910 170×230 130 230 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JG2-1 250
ISGB103 80-80 520 465 1155 195×285 140 260 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-2 260
ISGB104 80-80A 520 445 1130 195×285 140 260 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-2 260
ISGB105 80-80B 520 445 1085 195×285 140 260 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-2 260
ISGB106 80-125 620 530 1250 260×310 140 310 210×260 4-Ф23 Ф200 Ф160 8-Ф18 JG3-1 282
ISGB107 80-125A 620 530 1250 260×310 140 310 210×260 4-Ф23 Ф200 Ф160 8-Ф18 JG3-1 282
ISGB108 80-125B 620 530 1250 260×310 140 310 210×260 4-Ф23 Ф200 Ф160 8-Ф18 JG3-1 282
ISGB109 80-125C 620 470 1145 260×310 140 310 210×260 4-Ф23 Ф200 Ф160 8-Ф18 JG3-1 282
ISGB110 80-12.5(I) 460 360 930 195×285 145 230 150×240 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 165
ISGB111 80-12.5(I)A 460 360 875 195×285 145 230 150×240 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 165
ISGB112 80-20(I) 460 430 1020 195×285 145 230 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-1 265
ISGB113 80-20(I)A 460 350 925 195×285 145 230 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-1 265
ISGB114 80-32(I) 510 430 1110 195×285 160 250 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-1 280
ISGB115 80-32(I)A 510 430 1110 195×285 160 250 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-1 280
ISGB116 80-32(I)B 510 430 1110 195×285 160 250 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-1 280
ISGB117 80-50(I) 520 475 1185 195×285 160 250 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-2 280
ISGB118 80-50(I)A 520 430 1160 195×285 160 250 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-2 280
ISGB119 80-50(I)B 520 430 1115 195×285 160 250 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JG2-2 280
ISGB120 80-80(I) 570 520 1290 260×310 165 285 210×260 4-Ф23 Ф200 Ф160 8-Ф18 JG2-2 285
ISGB121 80-80(I)A 570 520 1290 260×310 165 285 210×260 4-Ф23 Ф200 Ф160 8-Ф18 JG2-2 285
ISGB122 80-80(I)B 570 520 1290 260×310 165 285 210×260 4-Ф23 Ф200 Ф160 8-Ф18 JG2-2 285
ISGB123 80-125(I) 660 700 1510 310×360 175 330 250×300 4-Ф23 Ф200 Ф160 8-Ф18 JG3-1 317
ISGB124 80-125(I)A 660 640 1440 310×360 175 330 250×300 4-Ф23 Ф200 Ф160 8-Ф18 JG3-1 317
ISGB125 80-125(I)B 660 580 1355 310×360 175 330 250×300 4-Ф23 Ф200 Ф160 8-Ф18 JG3-1 317
ISGB126 80-125(I)C 660 520 1315 310×360 175 330 250×300 4-Ф23 Ф200 Ф160 8-Ф18 JG3-1 317
ISGB127 100-12.5 460 360 930 195×285 145 230 150×240 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 165
ISGB128 100-12.5 460 315 875 195×285 145 230 150×240 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 165
ISGB129 100-20 460 430 1020 195×285 145 230 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JG2-1 165
ISGB130 100-20A 460 350 925 195×285 145 230 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JG2-1 165
ISGB131 100-32 510 430 1110 195×285 160 250 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JG2-1 280
ISGB132 100-32A 510 430 1110 195×285 160 250 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JG2-1 280
ISGB133 100-32B 510 430 1110 195×285 160 250 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JG2-1 280
ISGB134 100-50 520 475 1185 195×285 160 250 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JG2-2 280
ISGB135 100-50A 520 430 1160 195×285 160 250 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JG2-2 280
ISGB136 100-50B 520 430 1115 195×285 160 250 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JG2-2 280
ISGB137 100-80 570 520 1290 260×310 165 285 210×260 4-Ф23 Ф220 Ф180 8-Ф18 JG2-2 285
ISGB138 100-80A 570 520 1290 260×310 165 285 210×260 4-Ф23 Ф220 Ф180 8-Ф18 JG2-2 285
ISGB139 100-80B 570 520 1290 260×310 165 285 210×260 4-Ф23 Ф220 Ф180 8-Ф18 JG2-2 285
ISGB140 100-125 660 680 1510 310×360 175 330 250×300 4-Ф23 Ф220 Ф180 8-Ф18 JG3-1 317
ISGB141 100-125A 660 640 1140 310×360 175 330 250×300 4-Ф23 Ф220 Ф180 8-Ф18 JG3-1 317
ISGB142 100-125B 660 580 1355 310×360 175 330 250×300 4-Ф23 Ф220 Ф180 8-Ф18 JG3-1 317
ISGB143 100-125C 660 520 1315 310×360 175 330 250×300 4-Ф23 Ф220 Ф180 8-Ф18 JG3-1 317
ISGB144 125-12.5 580 430 1145 260×310 185 280 210×260 4-Ф18 Ф250 Ф210 8-Ф18 JG2-1 305
ISGB145 125-12.5A 580 360 1050 260×310 185 280 210×260 4-Ф18 Ф250 Ф210 8-Ф18 JG2-1 305
ISGB146 125-20 580 430 1145 260×310 185 280 210×260 4-Ф18 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB147 125-20A 580 430 1145 260×310 185 280 210×260 4-Ф18 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB148 125-32 580 460 1215 260×310 185 280 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB149 125-32A 580 430 1190 260×310 185 280 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB150 125-32B 580 430 1145 260×310 185 280 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB151 125-50 620 510 1310 260×310 185 300 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB152 125-50A 620 510 1310 260×310 185 300 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB153 125-50B 620 460 1205 260×310 185 300 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB154 125-80 650 660 1475 310×360 195 310 250×300 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB155 125-80A 650 570 1390 310×360 195 310 250×300 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB156 125-80B 650 510 1350 310×360 195 310 250×300 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB157 125-125 700 685 1590 360×460 195 350 300×400 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB158 125-125A 700 685 1540 360×460 195 350 300×400 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB159 125-125B 700 685 1540 360×460 195 350 300×400 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB160 125-125C 700 660 1455 360×460 195 350 300×400 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB161 125-32(I) 580 485 1320 260×310 185 280 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB162 125-32(I)A 580 430 1215 260×310 185 280 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG2-2 305
ISGB163 125-50(I) 620 540 1350 260×310 185 300 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 327
ISGB164 125-50(I)A 620 500 1310 260×310 185 300 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 327
ISGB165 125-50(I)B 620 490 1310 260×310 185 300 210×260 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 327
ISGB166 125-80(I) 650 660 1545 310×360 195 310 250×300 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB167 125-80(I)A 650 640 1475 310×360 195 310 250×300 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB168 125-80(I)B 650 620 1390 310×360 195 310 250×300 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB169 125-125(I) 700 760 1740 360×460 195 350 300×400 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB170 125-125(I)A 700 700 1590 360×460 195 350 300×400 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB171 125-125(I)B 700 680 1540 360×460 195 350 300×400 4-Ф23 Ф250 Ф210 8-Ф18 JG3-1 337
ISGB172 150-12.5 720 435 1190 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 325
ISGB173 150-12.5A 720 420 1135 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 325
ISGB174 150-20 720 435 1225 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 325
ISGB175 150-20A 720 435 1190 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 325
ISGB176 150-20B 720 420 1135 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 325
ISGB177 150-32 800 465 1300 310×360 215 400 250×300 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 335
ISGB178 150-32A 800 465 1260 310×360 215 400 250×300 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 335
ISGB179 150-32B 800 450 1235 310×360 215 400 250×300 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 335
ISGB180 150-50 820 570 1390 310×360 225 410 250×300 4-Ф23 Ф285 Ф240 8-Ф22 JG3-1 367
ISGB181 150-50A 820 570 1375 310×360 225 410 250×300 4-Ф23 Ф285 Ф240 8-Ф22 JG3-1 367
ISGB182 150-50B 820 540 1310 310×360 225 410 250×300 4-Ф23 Ф285 Ф240 8-Ф22 JG3-1 367
ISGB183 150-80 1020 685 1530 360×460 235 500 300×400 4-Ф23 Ф285 Ф240 8-Ф22 JG3-1 377
ISGB184 150-80A 1020 645 1445 360×460 235 500 300×400 4-Ф23 Ф285 Ф240 8-Ф22 JG3-1 377
ISGB185 150-80B 1020 645 1420 360×460 235 500 300×400 4-Ф23 Ф285 Ф240 8-Ф22 JG3-1 377
ISGB186 150-80 700 670 1545 310×360 195 350 250×300 4-Ф23 Ф285 Ф240 8-Ф22 JG3-1 337
ISGB187 150-80A 700 640 1475 310×360 195 350 250×300 4-Ф23 Ф285 Ф240 8-Ф22 JG3-1 337
ISGB188 150-80B 700 585 1390 310×360 195 350 250×300 4-Ф23 Ф285 Ф240 8-Ф22 JG3-1 337
ISGB189 150-125 760 900 1740 360×460 210 380 300×400 4-Ф23 Ф285 Ф240 8-Ф22 JG3-2 352
ISGB190 150-125A 760 700 1590 360×460 210 380 300×400 4-Ф23 Ф285 Ф240 8-Ф22 JG3-2 352
ISGB191 150-125B 760 700 1540 360×460 210 380 300×400 4-Ф23 Ф285 Ф240 8-Ф22 JG3-2 352
ISGB192 150-12.5(I) 720 435 1225 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 325
ISGB193 150-12.5(I)A 720 435 1180 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 325
ISGB194 150-20(I) 720 475 1260 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 325
ISGB195 150-20(I)A 720 475 1225 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф22 JG2-2 325
ISGB196 150-20(I)B 720 445 1190 260×310 205 350 210×260 4-Ф23 Ф285 Ф240 8-Ф18 JG2-2 325
ISGB197 150-32(I) 800 530 1365 310×360 215 400 250×300 4-Ф23 Ф285 Ф240 8-Ф18 JG3-1 357
ISGB198 150-32(I)A 800 505 1300 310×360 215 400 250×300 4-Ф23 Ф285 Ф240 8-Ф18 JG3-1 357
ISGB199 150-32(I)B 800 505 1260 310×360 215 400 250×300 4-Ф23 Ф285 Ф240 8-Ф18 JG3-1 357
ISGB200 150-50(I) 820 595 1415 310×360 225 410 250×300 4-Ф23 Ф285 Ф240 8-Ф18 JG3-1 367
ISGB201 150-50(I)A 820 595 1390 310×360 225 410 250×300 4-Ф23 Ф285 Ф240 8-Ф18 JG3-1 367
ISGB202 150-50(I)B 820 560 1375 310×360 225 410 250×300 4-Ф23 Ф285 Ф240 8-Ф18 JG3-1 367
ISGB203 150-50(I)C 820 535 1310 310×360 225 410 250×300 4-Ф23 Ф285 Ф240 8-Ф18 JG3-1 367
ISGB204 150-80(I) 1020 700 1735 360×460 235 500 300×400 4-Ф23 Ф285 Ф240 8-Ф18 JG3-2 377
ISGB205 150-80(I)A 1020 700 1735 360×460 235 500 300×400 4-Ф23 Ф285 Ф240 8-Ф18 JG3-2 377
ISGB206 150-80(I)B 1020 675 1665 360×460 235 500 300×400 4-Ф23 Ф285 Ф240 8-Ф18 JG3-2 377
ISGB207 150-80(I)C 1020 635 1580 360×460 235 500 300×400 4-Ф23 Ф285 Ф240 8-Ф18 JG3-2 377
ISGB208 200-12.5 760 435 1225 310×360 225 370 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG2-2 345
ISGB209 200-12.5A 760 435 1180 310×360 225 370 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG2-2 345
ISGB210 200-20 760 475 1260 310×360 225 370 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG2-2 345
ISGB211 200-20A 760 475 1225 310×360 225 370 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG2-2 345
ISGB212 200-20B 760 445 1190 310×360 225 370 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG2-2 345
ISGB213 200-32 840 540 1365 310×360 225 420 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 367
ISGB214 200-32A 840 505 1300 310×360 225 420 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 367
ISGB215 200-32B 840 505 1260 310×360 225 420 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 367
ISGB216 200-50 880 595 1415 360×460 240 440 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 382
ISGB217 200-50A 880 595 1390 360×460 240 440 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 382
ISGB218 200-50B 880 560 1375 360×460 240 440 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 382
ISGB219 200-50C 880 535 1310 360×460 240 440 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 382
ISGB220 200-12.5(I) 900 525 1360 310×360 245 450 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG2-2 365
ISGB221 200-12.5(I)A 900 525 1320 310×360 245 450 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG2-2 365
ISGB222 200-20(I) 900 545 1425 310×360 245 450 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 387
ISGB223 200-20(I)A 900 525 1360 310×360 245 450 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 387
ISGB224 200-20(I)B 900 525 1320 310×360 245 450 250×300 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 387
ISGB225 200-32(I) 940 645 1655 360×460 250 450 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 392
ISGB226 200-32(I)A 940 605 1570 360×460 250 450 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 392
ISGB227 200-32(I)B 940 605 1530 360×460 250 450 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-1 392
ISGB228 200-50(I) 960 700 1735 360×460 260 460 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-2 402
ISGB229 200-50(I)A 960 700 1735 360×460 260 460 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-2 402
ISGB230 200-50(I)B 960 635 1665 360×460 260 460 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-2 402
ISGB231 200-50(I)C 960 600 1580 360×460 260 460 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-2 402
ISGB232 200-80(I) 1120 850 2140 420×520 265 560 350×450 4-Ф27 Ф340 Ф295 12-Ф22 JG3-2 407
ISGB233 200-80(I)A 1120 850 2020 420×520 265 560 350×450 4-Ф27 Ф340 Ф295 12-Ф22 JG3-2 407
ISGB234 200-80(I)B 1120 800 1870 420×520 265 560 350×450 4-Ф27 Ф340 Ф295 12-Ф22 JG3-2 407
ISGB235 200-80(I)C 1120 710 1800 420×520 265 560 350×450 4-Ф27 Ф340 Ф295 12-Ф22 JG3-2 407
ISGB236 200-125(I) 870 700 2010 360×460 240 435 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-2 382
ISGB237 200-125(I)A 870 700 2010 360×460 240 435 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-2 382
ISGB238 200-125(I)B 870 655 2010 360×460 240 435 300×400 4-Ф23 Ф340 Ф295 12-Ф22 JG3-2 382
ISGB239 250-12.5 950 570 1535 360×460 310 400 300×400 4-Ф23 Ф405 Ф355 12-Ф26 JG3-1 452
ISGB240 250-12.5A 950 535 1470 360×460 310 400 300×400 4-Ф23 Ф405 Ф355 12-Ф26 JG3-1 452
ISGB241 250-20 950 620 1550 360×460 310 400 300×400 4-Ф23 Ф405 Ф355 12-Ф26 JG3-1 452
ISGB242 250-20A 950 620 1535 360×460 310 400 300×400 4-Ф23 Ф405 Ф355 12-Ф26 JG3-1 452
ISGB243 250-32 1100 670 1785 420×520 320 500 350×450 4-Ф27 Ф405 Ф355 12-Ф26 JG3-2 462
ISGB244 250-32A 1100 645 1715 420×520 320 500 350×450 4-Ф27 Ф405 Ф355 12-Ф26 JG3-2 462
ISGB245 250-32B 1100 605 1630 420×520 320 500 350×450 4-Ф27 Ф405 Ф355 12-Ф26 JG3-2 462
ISGB246 250-50 1140 720 1960 420×520 325 540 350×450 4-Ф27 Ф405 Ф355 12-Ф26 JG3-2 467
ISGB247 250-50A 1140 720 1780 420×520 325 540 350×450 4-Ф27 Ф405 Ф355 12-Ф26 JG3-2 467
ISGB248 250-50B 1140 695 1730 420×520 325 540 350×450 4-Ф27 Ф405 Ф355 12-Ф26 JG3-2 467
ISGB249 250-50C 1140 695 1730 420×520 325 540 350×450 4-Ф27 Ф405 Ф355 12-Ф26 JG3-2 467
ISGB250 250-70 1280 820 2400 480×530 325 640 400×450 4-Ф27 Ф405 Ф355 12-Ф26 JG4-1 513
ISGB251 250-70A 1280 820 2320 480×530 325 640 400×450 4-Ф27 Ф405 Ф355 12-Ф26 JG4-1 513
ISGB252 250-70B 1280 800 2240 480×530 325 640 400×450 4-Ф27 Ф405 Ф355 12-Ф26 JG4-1 513
ISGB253 250-70C 1280 785 2120 480×530 325 640 400×450 4-Ф27 Ф405 Ф355 12-Ф26 JG4-1 513
ISGB254 250-80 1280 875 2450 480×530 325 640 400×450 4-Ф27 Ф405 Ф355 12-Ф26 JG4-1 513
ISGB255 250-80A 1280 875 2450 480×530 325 640 400×450 4-Ф27 Ф405 Ф355 12-Ф26 JG4-1 513
ISGB256 250-80B 1280 875 2360 480×530 325 640 400×450 4-Ф27 Ф405 Ф355 12-Ф26 JG4-1 513
ISGB257 250-80C 1280 875 2280 480×530 325 640 400×450 4-Ф27 Ф405 Ф355 12-Ф26 JG4-1 513
ISGB258 300-12.5 1250 620 1640 480×530 380 580 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-1 522
ISGB259 300-12.5A 1250 600 1580 480×530 380 580 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-1 522
ISGB260 300-18 1200 645 1820 480×530 380 570 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 522
ISGB261 300-18A 1200 620 1765 480×530 380 570 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 522
ISGB262 300-18B 1200 620 1685 480×530 380 570 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 522
ISGB263 300-20 1200 645 1820 480×530 380 570 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 522
ISGB264 300-20A 1200 620 1790 480×530 380 570 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 522
ISGB265 300-28 1250 695 1800 480×530 370 625 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 512
ISGB266 300-28A 1250 695 1760 480×530 370 625 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 512
ISGB267 300-28B 1250 670 1740 480×530 370 625 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 512
ISGB268 300-32 1250 695 1800 480×530 370 625 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 512
ISGB269 300-32A 1250 695 1770 480×530 370 625 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 512
ISGB270 300-32B 1300 670 1630 480×530 370 625 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG3-2 512
ISGB271 300-44 1300 905 2300 480×530 360 650 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG4-1 548
ISGB272 300-44A 1300 905 2270 480×530 360 650 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG4-1 548
ISGB273 300-44B 1300 740 2250 480×530 360 650 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG4-1 548
ISGB274 300-50 1300 905 2300 480×530 360 650 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG4-1 548
ISGB275 300-50A 1300 905 2300 480×530 360 650 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG4-1 548
ISGB276 300-50B 1300 740 2040 480×530 360 650 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG4-1 548
ISGB277 300-50C 1300 740 1990 480×530 360 650 400×450 4-Ф27 Ф460 Ф410 12-Ф26 JG4-1 548
ISGB278 300-65 1400 870 2365 540×590 370 700 450×500 4-Ф32 Ф460 Ф410 12-Ф26 JG4-1 578
ISGB279 300-65A 1400 870 2365 540×590 370 700 450×500 4-Ф32 Ф460 Ф410 12-Ф26 JG4-1 578
ISGB280 300-65B 1400 785 2125 540×590 370 700 450×500 4-Ф32 Ф460 Ф410 12-Ф26 JG4-1 578
ISGB281 300-65C 1400 720 2045 540×590 370 700 450×500 4-Ф32 Ф460 Ф410 12-Ф26 JG4-1 578
ISGB282 300-80 1400 965 2385 540×590 370 700 450×500 4-Ф32 Ф460 Ф410 12-Ф26 JG4-1 578
ISGB283 300-80A 1400 885 2350 540×590 370 700 450×500 4-Ф32 Ф460 Ф410 12-Ф26 JG4-1 578
ISGB284 300-80B 1400 885 2350 540×590 370 700 450×500 4-Ф32 Ф460 Ф410 12-Ф26 JG4-1 578
ISGB285 300-80C 1400 885 2225 540×590 370 700 450×500 4-Ф32 Ф460 Ф410 12-Ф26 JG4-1 578
ISGB286 350-12.5 1350 750 1850 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB287 350-12.5A 1350 700 1800 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB288 350-20 1350 850 2245 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB289 350-20A 1350 800 2165 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB290 350-20B 1350 800 1985 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB291 350-32 1350 900 2300 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB292 350-32A 1350 900 2300 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB293 350-32B 1350 900 2225 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB294 350-40 1420 925 2240 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB295 350-40A 1420 925 2215 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB296 350-40B 1420 875 2070 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB297 350-50 1420 1000 2425 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB298 350-50A 1420 985 2335 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB299 350-50B 1420 975 2335 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB300 350-60 1420 1040 2445 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB301 350-60A 1420 1040 2355 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB302 350-60B 1420 1040 2355 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB303 350-12.5(I) 1350 745 2315 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB304 350-12.5(I)A 1350 745 2285 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB305 350-20(I) 1350 965 2350 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB306 350-20(I)A 1350 965 2300 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB307 350-32(I) 1350 1000 2420 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB308 350-32(I)A 1350 1000 2330 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB309 350-32(I)B 1350 1000 2250 540×590 420 640 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB310 350-50(I) 1420 1100 2550 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB311 350-50(I)A 1420 1100 2460 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628
ISGB312 350-50(I)B 1420 1100 2460 540×590 420 660 450×500 4-Ф32 Ф520 Ф470 16-Ф26 JG4-1 628

订购注意事项:

ISGB、IRGB型便拆式管道离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐ISGB、IRGB型便拆式管道离心泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

Search
联系上海依耐泵阀有限公司
收缩
  • 电话咨询

  • 总机:021-52914777
