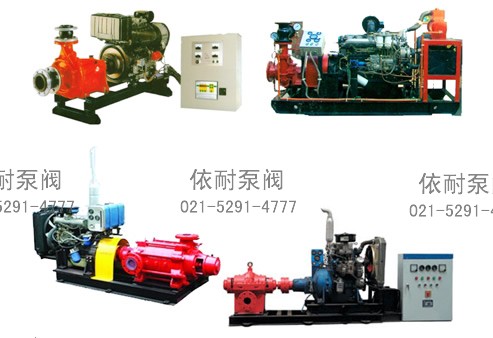

XBC系列柴油机消防泵组

XBC型柴油机消防泵是本公司根据国内建筑消防用泵的市场需求和适用特点而自行研制生产的新产品。柴油机消防泵系列产品具有高效率、运转寿命长、高可靠性(不存在较长时间停用后气动咬死的故障),是目前国内适应建筑公称消防、喷淋设施用泵的首选产品。产品性能符合GB6245《消防泵性能要求和试验方法》,经国家消防装备质量监督检测中心测试,产品达到国内领先水平,获上海市消防局审批认可。柴油机消防泵可供输送80°C一下不含固体颗粒的清水或物理化学性质类似于水的液体之用。在满足消防工况的前提下,兼顾生活、生产给水的工况要求。产品既可用于独立消防给水系统,有可用于消防、生活共用给水系统,还可用于建筑、市政、工矿、给排水、船舶、野外作业等场合。
XBC柴油机消防泵与电气仪表等设备安装在一起啊整套组合,具有功能齐全,自动化程度高,结构紧凑,故障自动报警及接收启动信号,自行完成启动程序,能快速投入全负荷运行。机组可按去修选配减振器、橡胶挠性接头、排气口配波纹管消音器。在燃料不足、蓄电池电压低、润滑油温度高、超速等,备有报警装置,同时设有与加热装置,确保柴油机低温环境起动。整个系统安全可靠,使用方便。
XBC型全自动柴油机消防泵组作为一种固定式消防灭火设备已经广泛应用于消防分流,尤其是在没有电源或电源(市电)不正常等意外情况下的消防给水。机组中所配的水泵为我司生产的卧式单级、多级消防专用泵,所配的柴油机均为国内内燃机行业骨干企业生产的495、4135、X6135、12V135等系列机型,根据用户需要亦可配置其它柴油机作为动力机。主要由柴油机、消防泵、联接装置、油箱、散热器、蓄电池组、智能型全自动控制屏等组成。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

XBC系列柴油机消防泵组
XBC系列柴油机消防泵组

产品特点

1、动力强劲:柴油机组整体曲轴,刚度大,高强度,传递扭矩效率高。
2、技术先进:采用国际先进技术和龙门式机体,滑动轴承,板翅式机冷器,上置式热交换器,旋装式油滤器及双重冷却系统。
3、性能优越:烟度,噪声指标达到国家优等品,燃油耗低于国标优等品2.1g/kW.h以上。
4、自动化程度高:具有自动、手动及故障自检功能,全过程监控工作状况,可恢复故障启动失败自动重启功能,自动预润滑、预加热,令设备启动更为安全可靠;具有中央控制室遥控及远传控制功能,还可具有现场总线接 (可选功能)。蓄电池采用全自动浮充(恒流、恒压、涓流式充电)电方式,保证蓄电池随时处于备用状态。
5、使用方便:配备可远传仪器仪表,根据需要可接至控制中心,安装使用,维护保养方便。 该系列产品是我公司严格按照GB6245-1998《消防泵性能要求与试验方法》,并参照美国消防协会NFPA20标准,研制开发的新型号消防设备,主要用于石油、化工、天然气、电厂、纺织棉麻、码头、加油站、仓储、高层建筑等行业的消防供水和泡沫灭火系统,亦可用于船舶消防(并提供CCS证书)等场合。   我公司生产的各种型号消防泵组主要有以下特点:性能可靠,结构紧凑,操作维修方便,压力、流量选择范围广,深受广大用户称赞。同时我公司可根据用户需要配备柴油机冷却水预热、机油预润滑装置,以保证消防泵组时刻处于待命状态,满足消防设备应急灭火之用,提高消防泵组的寿命。   产品依据GB6245-1998《消防泵性能要求与实验方法》。

结构说明

按消防规范要求,消防泵组均为自罐引水,故以下型号的消防泵组均不带引水装置。如客户确实需要,我公司可专门生产,但部分尺寸可能发生变化。
XBC系列柴油机消防泵组原动机为国产优质柴油机,亦可根据用户要求选用中外合资康明斯、曼海姆等知名品牌进口柴油机,但消防泵尺寸可能有所变化。
XBC系列柴油机消防泵组冷却方式一般是通过热交换器来实现,与风冷式相比有噪音低、冷却效果好、工作环境好等优点。
对于采用12V135系列柴油机消防泵组,其供油箱为分体设计。用户可根据泵房情况自行安装,油箱一般为4小时用油箱,也可根据用户要求配置不同容积油箱。

XBD/C电动机/柴油机消防供水联动设备功能特点

电泵为主消防泵,可以根据消防情况自动起动
配备稳压泵恒定管网压力
柴油机泵为备用消防泵,消防无电源情况下自动起动
电泵出现故障时柴油机泵起动

XBC型柴油机消防泵基础安装尺寸

柔性联接基础钻膨胀螺孔
柔性联接基础钻膨胀螺孔
 硬性联接基础预留螺栓孔
硬性联接基础预留螺栓孔

减震器型号和安装尺寸

泵型号Type  泵柔性联接基础尺寸Basic figure for flexible joint dimensions 泵硬性联接基础尺寸Basic figure for rigid joint dimmensions
K1 B1 K2 B2 K B D Φd K1d B1d K2d B2d Kd Bd
XBC1.9/5-50 750 216 1110 366 1160 416 130 8.5 750 216 1110 300 1160 350
XBC2.9/5-50 850 240 1210 390 1260 440 130 8.5 850 240 1210 390 1260 440
XBC3.8/5-50 908 240 1268 390 1318 440 130 8.5 908 240 1268 390 1318 440
XBC4.8/5-50 939 385 1299 535 1349 585 130 8.5 939 385 1299 535 1349 585
XBC5.8/5-50 997 385 1357 535 1407 585 130 8.5 997 385 1357 535 1407 585
XBC6.8/5-50 1055 385 1415 535 1465 585 130 8.5 1055 385 1415 535 1465 585
XBC7.8/5-50 1390 445 1750 535 1800 645 130 8.5 1390 445 1750 535 1800 605
XBC2.9/10-65 781 385 1141 535 1191 585 130 8.5 781 385 1141 535 1191 685
XBC4.0/10-65 1130 445 1490 595 1540 645 130 8.5 1130 445 1490 535 1540 605
XBC5.0/10-65 1208 445 1568 595 1618 645 130 8.5 1208 445 1568 535 1618 605
XBC6.1/10-65 1286 445 1646 595 1696 645 130 8.5 1285 445 1646 535 1696 605
XBC2.0/15-80 660 445 1070 635 1120 685 170 12.5 660 445 1070 535 1120 585
XBC4.0/15-80 1025 445 1435 695 1485 745 170 12.5 1025 445 1435 555 1485 605
XBC6.0/15-80 1120 445 1530 695 1580 745 170 12.5 1120 445 1530 555 1580
XBC8.0/15-80 1215 445 1625 695 1675 745 170 12.5 1215 445 1625 555 1675
XBC3.7/20-80 1025 445 1435 695 1485 745 170 12.5 1025 445 1435 555 1485
XBC5.7/20-80 1120 445 1530 695 1580 745 170 12.5 1120 445 1530 555 1580
XBC7.6/20-80 1068 445 1478 695 1528 745 170 12.5 1068 445 1478 555 1528
XBC3.1/25-80 930 445 1340 695 1390 745 170 12.5 930 445 1340 555 1390
XBC4.7/25-80 1025 445 1435 695 1485 745 170 12.5 1025 445 1435 555 1485
XBC6.4/25-80 1315 445 1725 695 1775 745 170 12.5 1315 445 1725 555 1775
XBC3.7/30-80 1025 445 1435 695 1485 745 170 12.5 1025 445 1435 555 1485
XBC4.9/30-80 1315 445 1725 695 1775 745 170 12.5 1315 445 1725 555 1775
XBC5.7/30-100 1075 445 1725 695 1775 745 170 12.5 1075 445 1725 555 1775 605
XBC9.3/30-100 1270 694 1920 1034 1970 1084 260 12.5 1270 445 1920 555 1970 900
XBC12.8/30-100 1400 694 2050 1034 2100 1084 260 12.5 1400 445 2050 555 2100 900
XBC5.4/35-100 1075 445 1725 785 1775 835 260 12.5 1075 694 1725 555 1775 605
XBC7.1/35-100 1930 445 2580 785 2630 835 260 12.5 1930 694 2580 555 2630 605
XBC8.0/35-100 1270 694 1920 1034 1970 1084 260 12.5 1270 445 1920 850 1970 900
XBC9.0/35-100 1270 694 2050 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900
XBC10.8/35-100 1400 694 2050 1034 2100 1084 260 12.5 1400 694 2050 555 2100 900
XBC12.5/35-100 1400 694 2050 1034 2100 1084 260 12.5 1400 694 2050 555 2100 900
XBC5.3/40-100 1105 445 1755 785 1805 835 260 12.5 1105 445 1755 850 1805 605
XBC8.8/40-100 1270 694 1920 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900
XBC12.0/40-100 1400 694 2050 1034 2100 1084 260 12.5 1400 694 2050 850 2100 900
XBC5.2/45-100 1105 445 1755 785 1805 835 260 12.5 1105 445 1755 555 1805 605
XBC8.5/45-100 1270 694 1920 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900
XBC11.8/45-100 1820 694 2470 1034 2520 1084 260 12.5 1820 694 2470 850 2520 900
XBC3.9/50-100 1075 445 1725 785 1775 835 260 12.5 1075 445 1725 555 1775 605
XBC6.1/50-100 1270 694 1920 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900
XBC8.6/50-100 1400 694 2050 1034 2100 1084 260 12.5 1400 694 2050 850 2100 900
XBC11.0/50-100 1820 694 2470 1034 2520 1084 260 12.5 1820 694 2470 850 2520 900
XBC4.7/55-100 1800 445 2450 785 2500 835 260 12.5 1800 445 2450 555 2500 605
XBC7.6/55-100 1270 694 1920 1034 1970 1084 260 12.5 1270 694 1920 850 1970 900
XBC10.5/55-100 1820 694 2470 1034 2520 1084 260 12.5 1820 694 2470 850 2520 900
XBC5.1/60-125 1820 445 2470 785 2520 835 260 12.5 1820 445 2470 555 2520 605
XBC7.4/60-125 1404 694 2054 1034 2104 1084 260 12.5 1404 694 2054 850 2104 900
XBC9.0/60-125 1404 694 2054 1034 2104 1084 260 12.5 1404 694 2054 850 2104 900
XBC5.4/65125 1274 694 1924 1034 1974 1084 260 12.5 1274 694 1924 850 1974 900
XBC8.8/65-125 1744 694 2394 1034 2444 1084 260 12.5 1744 694 2394 850 2444 900
XBC3.4/70-125 1165 445 1815 785 1865 835 260 12.5 1165 445 1815 555 1865 605
XBC5.8/70-125 1404 694 2054 1034 2104 1084 260 12.5 1404 694 2054 850 2104 900
XBC8.6/70-125 1744 694 2394 1034 2444 1084 260 12.5 1744 694 2394 850 2444 900
XBC4.5/80-125 1274 694 1924 1034 1974 1084 260 12.5 1274 694 1924 850 1974 900
XBC7.6/80-125 1744 694 2394 1034 1244 1084 260 12.5 1744 694 2394 850 2444 900
 结构图
结构图
型号TYPE M D D1 H d
JGD2 12 150 130 65 7
JGD3 16 200 170 87 11
JGD4 20 290 260 133 11

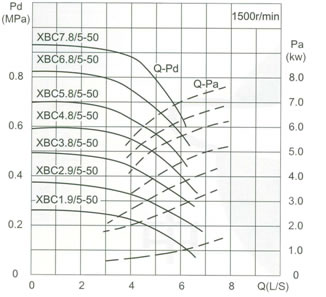

5L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC1.9/5-50 5 0.19 2.2 1500 64 1.7
XBC2.9/5-50 5 0.29 4.41 1500 64 1.7
XBC3.8/5-50 5 0.38 4.41 1500 64 1.7
XBC4.8/5-50 5 0.48 8.8 1500 64 1.7
XBC5.8/5-50 5 0.58 8.8 1500 64 1.7
XBC6.8/5-50 5 0.68 0.98 8.8 1500 64 1.7
XBC9.8/5-50 1800
XBC7.8/5-50 5 0.78 13.8 1500 64 1.7
XBC11.2/5-50 1.12 1800
流量Capacity:5L/S 压力Pressure:0.19-1.12MPa
流量Capacity:5L/S 压力Pressure:0.19-1.12MPa
产品结构图1
产品结构图1

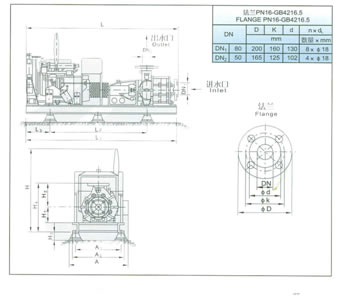

5L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC1.9/5-50 200 200 65 480 485 1039 1060 640 155 216 250 426 JGD2 4 145
XBC2.9/5-50 200 200 65 480 535 1152 1160 740 155 240 340 540 JGD 2 4 200
XBC3.8/5-50 200 200 65 480 535 1210 1218 798 155 240 340 540 JGD2 4 213
XBC4.8/5-50 200 200 65 480 620 1354 1249 829 155 385 485 800 JGD 2 4 286
XBC5.8/5-50 200 200 65 480 620 1412 1307 887 155 385 485 800 JGD 2 4 302
XBC6.8/5-50 9.8 200 200 65 480 620 1470 1365 945 155 385 485 800 JGD 2 4 343
XBC7.8/5-50 11.2 200 200 65 480 880 1930 1700 1330 155 445 505 - JGD 2 3 516

10L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC2.9/10-65 10 0.29 8.8 1500 66 2.1
XBC4.1/10-65 0.41 1800
XBC4.0/10-65 10 0.41 13.8 1500 66 2.1
XBC5.7/10-65 0.57 1800
XBC5.0/10-65 10 0.50 13.8 1500 66 2.1
XBC7.2/10-65 0.72 1800
XBC6.1/10-65 10 0.61 13.8 1500 66 2.1
XBC8.8/10-65 0.88 1800

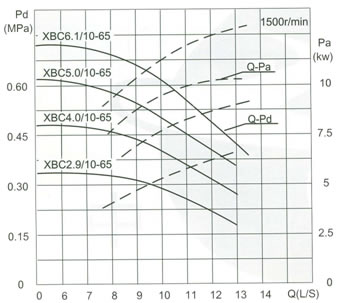

流量Capacity:10L/S 压力Pressure:0.29-0.88MPa
流量Capacity:10L/S 压力Pressure:0.29-0.88MPa

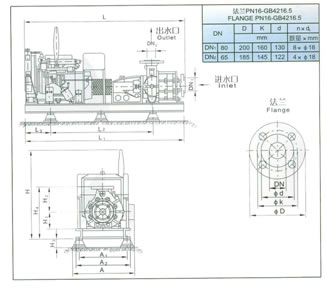

产品结构图2
产品结构图2

0L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC2.9/10-65 4.4 200 275 65 555 620 1099 1091 671 155 385 485 800 JGD2 4 277
XBC4.0/10-65 5.7 200 275 65 555 880 1645 1440 1025 155 445 505 - JGD 2 4 459
XBC5.0/10-65 7.2 200 275 65 555 880 1723 1518 1103 155 445 505 - JGD2 4 481
XBC6.110-65 8.8 200 275 65 555 880 1801 1596 1181 155 445 505 - JGD 2 4 503

15L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC2.0/15-80 15 0.20 8.8 1500 66 3.2
XBC2.9/15-80 0.29 1800
XBC4.0/15-80 15 0.40 13.8 1500 66 3.2
XBC5.8/15-80 0.58 1800
XBC6.0/15-80 15 0.60 15.3 1500 66 3.2
XBC8.6/15-80 0.86 1800
XBC8.0/15-80 15 0.80 20.6 1500 66 3.2
XBC11.5/15-80 1.15 1800

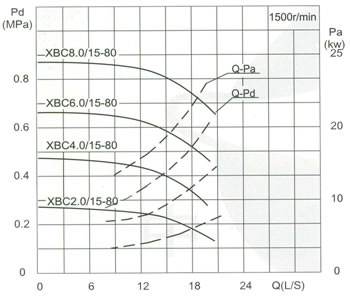

流量Capacity:15L/S 压力Pressure:0.20-1.15MPa
流量Capacity:15L/S 压力Pressure:0.20-1.15MPa

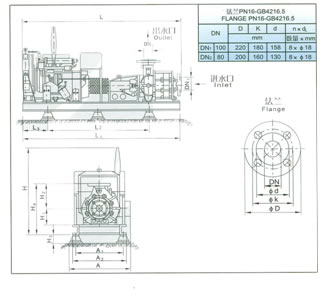

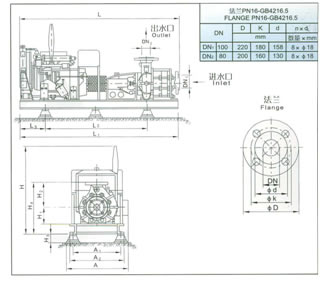

产品结构图3
产品结构图3

15L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机 重量 Weight (KG)
型号Type 数量NO.
XBC2.0/10-65 2.9 200 325 87 625 640 1125 1020 600 180 385 485 800 JGD3 4 265
XBC4.0/15-80 5.8 200 325 87 625 900 1590 1385 965 180 445 505 - JGD3 4 486
XBC6.0/15-80 8.6 200 325 87 625 900 1685 1480 1060 180 445 505 - JGD3 4 518
XBC8.0/15-80 11.5 200 325 87 625 900 1780 1575 1155 180 445 505 - JGD3 4 580

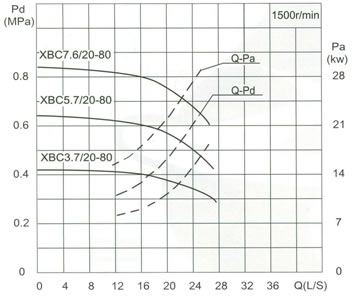

20L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC3.7/20-80 20 0.37 13.8 1500 64 4.2
XBC5.3/20-80 0.53 1800
XBC5.7/20-80 20 0.57 20.6 1500 64 4.2
XBC8.2/20-80 0.82 1800
XBC7.6/20-80 20 0.76 28.0 1500 64 4.2
XBC10.9/20-80 1.09 1800
流量Capacity:20L/S 压力Pressure:0.37-1.09MPa
流量Capacity:20L/S 压力Pressure:0.37-1.09MPa
产品结构图4
产品结构图4

20L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC3.7/20-80 5.3 200 325 87 625 900 1590 1385 965 180 445 505 - JGD3 4 486
XBC5.7/20-80 8.2 200 325 87 625 900 1685 1480 1060 180 445 505 - JGD3 4 548
XBC7.6/20-80 10.9 200 325 87 625 900 1780 1428 1008 180 445 505 - JGD3 4 590

25L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC3.1/25-80 25 0.31 13.8 1500 69 3.6
XBC4.5/25-80 0.45 1800
XBC4.7/25-80 25 0.47 20.6 1500 69 3.6
XBC6.8/25-80 0.68 1800
XBC6.4/25-80 25 0.64 28.0 1500 69 3.6
XBC9.2/25-80 0.92 1800
流量Capacity:25L/S 压力Pressure:0.31-0.92MPa
流量Capacity:25L/S 压力Pressure:0.31-0.92MPa

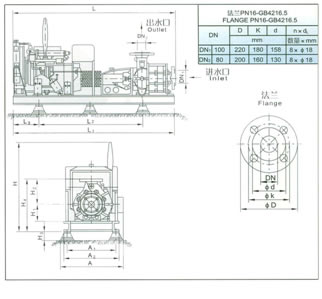

产品结构图5
产品结构图5

25L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC3.1/25-80 4.5 200 325 87 625 900 1495 1290 870 180 445 505 - JGD3 4 447
XBC4.7/25-80 6.8 200 325 87 625 900 1590 1385 965 180 445 505 - JGD3 4 510
XBC6.4/25-80 9.2 200 325 87 625 900 1885 1675 1225 180 445 505 - JGD3 4 553

30L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC3.7/30-80 30 0.37 20.6 1500 66 2.0
XBC5.3/30-80 0.53 1800
XBC4.9/30-80 30 0.49 28 1500 66 2.0
XBC7.0/30-80 0.70 1800
XBC5.7/30-100 30 0.57 28 1500 66 2.0
XBC8.2/30-100 0.82 1800
XBC9.3/30-100 30 0.93 58.8 1500 66 2.0
XBC12.8/30-100 30 1.28 58.8 1500 66 2.0

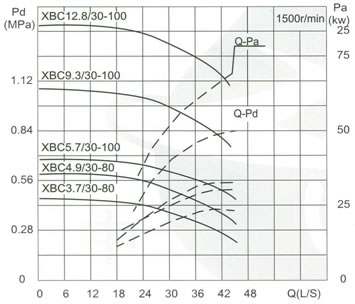

流量Capacity:30L/S 压力Pressure:0.37-1.28MPa
流量Capacity:30L/S 压力Pressure:0.37-1.28MPa

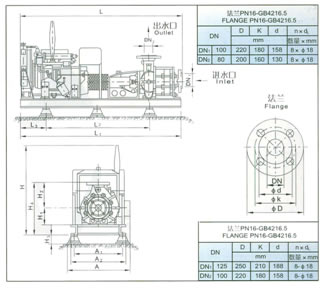

产品结构图6
产品结构图6

30L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC3.7/30-80 5.3 200 325 87 625 900 1590 1385 965 180 445 505 - JGD3 4 510
XBC4.9/30-80 7.0 200 325 87 625 900 1885 1675 1255 180 445 505 - JGD3 4 553
XBC5.7/30-100 8.2 280 400 87 800 920 1803 1675 1025 300 45 505 - JGD3 4 583
XBC9.3/30-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD3 4 1187
XBC12.8/30-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD3 4 1261

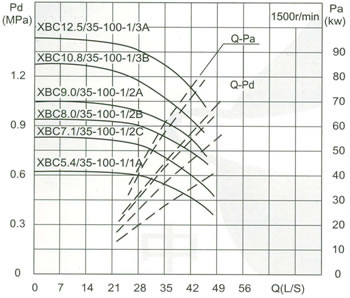

35L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC5.4/35-100 35 0.54 31.6 1500 66 2.0
XBC7.7/35-100 0.77 1800
XBC7.1/35-100 35 0.71 40.4 1500 66 2.0
XBC10.2/35-100 1.02 1800
XBC8.0/35-100 35 0.80 58.8 1500 66 2.0
XBC9.0/35-100 35 0.90 58.8 1500 66 2.0
XBC10.8/35-100 35 1.08 58.8 1500 66 2.0
XBC12.5/35-100 35 1.25 73.5 1500 66 2.0
流量Capacity:35L/S 压力Pressure:0.54-1.25MPa
流量Capacity:35L/S 压力Pressure:0.54-1.25MPa
产品结构图7
产品结构图7

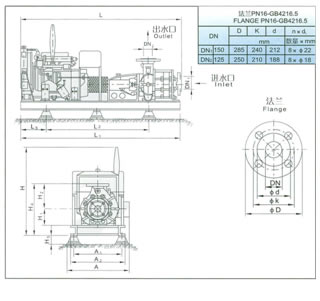

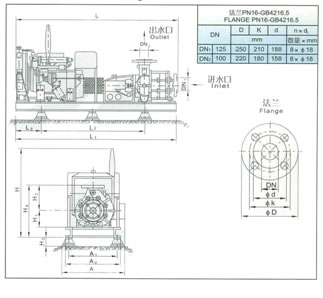

35L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC5.4/35-100 7.7 280 400 133 800 920 1803 1675 1025 300 445 505 - JGD4 4 583
XBC7.1/35-100 10.2 280 400 133 800 2040 2390 2530 1880 300 445 505 690 JGD4 4 827
XBC8.0/35-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1196
XBC9.0/35-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1196
XBC10.8/35-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD4 4 1261
XBC12.5/35-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD4 4 1261

40/45L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC5.3/40-100 40 0.53 34.3 1500 66 2.0
XBC8.8/40-100 40 0.88 58.8 1500 66 2.0
XBC12.0/40-100 40 1.20 73.5 1500 66 2.0
XBC5.2/45-100 45 0.52 34.3 1500 70 2.5
XBC8.5/45-100 45 0.85 58.8 1500 70 2.5
XBC11.8/45-100 45 1.18 88.3 1500 70 2.5

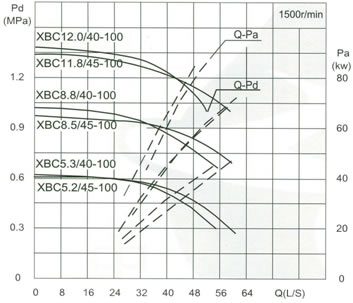

流量Capacity:40/45L/S 压力Pressure:0.53-1.18MPa
流量Capacity:40/45L/S 压力Pressure:0.53-1.18MPa
产品结构图8
产品结构图8

40/45L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC5.3/40-100 280 400 133 800 920 1833 1705 1055 300 445 505 - JGD4 4 613
XBC8.8/40-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1187
XBC12.0/40-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD4 4 1261
XBC5.2/45-100 280 400 133 800 920 1833 1705 1055 300 445 505 - JGD4 4 613
XBC8.5/45-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1187
XBC11.8/45-100 280 400 133 800 1355 2556 2420 1770 300 694 800 795 JGD4 4 1551

50/55 L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC3.9/50-100 50 0.39 31.6 1500 70 2.5
XBC5.6/50-100 0.56 1800
XBC6.1/50-100 50 0.61 58.8 1500 70 2.5
XBC8.6/50-100 50 0.86 73.5 1500 70 2.5
XBC11.0/50-100 50 1.10 88.3 1500 70 2.5
XBC4.7/55-100 55 0.47 40.4 1500 69 2.5
XBC6.7/55-100 0.67 1800
XBC7.6/55-100 55 0.76 73.5 1500 69 2.5
XBC10.5/55-100 55 1.05 88.3 1500 69 2.5
流量Capacity:50/55L/S 压力Pressure:0.39-1.05MPa
流量Capacity:50/55L/S 压力Pressure:0.39-1.05MPa
产品结构图9
产品结构图9

50/55 L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC3.9/50-100 5.6 280 400 133 800 920 1803 1675 1025 300 445 505 - JGD4 4 583
XBC6.1/50-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1187
XBC8.6/50-100 280 400 133 800 1205 2791 2000 1350 300 694 800 777 JGD4 4 1261
XBC11.0/50-100 280 400 133 800 1355 2556 2420 1770 300 694 800 795 JGD4 4 1551
XBC4.7/55-100 6.7 280 400 133 800 2040 2260 2400 1750 300 445 505 690 JGD4 4 753
XBC7.5/55-100 280 400 133 800 1205 2661 1870 1220 300 694 800 777 JGD4 4 1187
XBC10.5/55-100 280 400 133 800 1355 2556 2420 1770 300 694 800 795 JGD4 4 1551

60/65 L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC5.1/60-125 60 0.51 40.4 1500 72 3.0
XBC7.3/60-125 0.73 1800
XBC7.4/60-125 60 0.74 73.5 1500 72 3.0
XBC9.0/60-125 60 0.90 73.5 1500 72 3.0
XBC5.4/65-125 65 0.54 58.8 1500 75 3.2
XBC8.8/65-125 65 0.88 88.3 1500 75 3.2
流量Capacity:60/65L/S 压力Pressure:0.51-0.88MPa
流量Capacity:60/65L/S 压力Pressure:0.51-0.88MPa
产品结构图10
产品结构图10

60/65 L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC5.1/60-125 7.3 280 430 133 830 2050 2260 2420 1750 300 445 505 690 JGD4 4 783
XBC7.4/60-125 280 430 133 830 1215 2204 2004 1354 300 694 800 777 JGD4 4 1214
XBC9.0/60-125 280 430 133 830 1215 2204 2004 1354 300 694 800 777 JGD4 4 1214
XBC5.4/65-125 280 430 133 830 1215 2074 1874 1224 300 694 800 777 JGD4 4 1143
XBC8.8/65-125 280 430 133 830 1365 2434 2344 1694 300 694 800 795 JGD4 4 1504

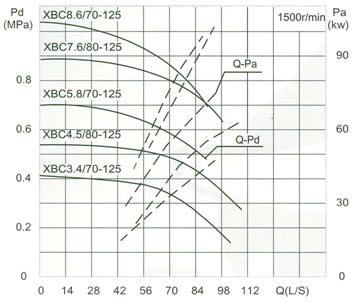

70/80L/S XBC型柴油机消防泵 性能参数

型号 Type 流量 Capacity (L/S) 压力Pd Pressure (MPa) 配用功率P Motor Power KW 转速n Speed (r/min) 效率η Efficiency (%) 必需汽蚀余量 (NPSH)r (m)
XBC3.4/70-125 70 0.34 34.3 1500 72 4.5
XBC5.8/70-125 70 0.58 58.8 1500 72 4.5
XBC8.6/70-125 70 0.86 88.3 1500 72 4.5
XBC4.5/80-125 80 0.45 58.8 1500 72 4.5
XBC7.6/80-125 80 0.76 88.3 1500 72 4.5
流量Capacity:70/80L/S 压力Pressure:0.34-0.76MPa
流量Capacity:70/80L/S 压力Pressure:0.34-0.76MPa
产品结构图11
产品结构图11

70/80L/S XBC型柴油机消防泵安装尺寸

型号 Type H1 H2 H3 H4 H L L1 L2 L3 A1 A2 A 减震器 Vibration Isolator 泵机重量 Weight (KG)
型号Type 数量NO.
XBC3.4/70-125 280 430 133 830 930 1817 1765 1113 300 445 505 - JGD4 4 643
XBC5.8/70-125 280 430 133 830 1215 2204 2004 1354 300 694 800 777 JGD4 4 1214
XBC8.6/70-125 280 430 133 830 1365 2434 2344 1694 300 694 800 795 JGD4 4 1504
XBC4.5/80-125 280 430 133 830 1215 1944 1874 1224 300 694 800 777 JGD4 4 1143
XBC7.6/80-125 280 430 133 830 1365 2434 2344 1694 300 694 800 795 JGD4 4 1504

订购注意事项:

XBC系列柴油机消防泵组产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐XBC系列柴油机消防泵组说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

消防泵产品系列:消防泵
Search
联系上海依耐泵阀有限公司
收缩
  • 电话咨询

  • 总机:021-52914777
